osVAC (neo) Fragen & Antworten - Questions and Answers

[osVAC neo]

Hab ich gemacht...viel besser Danke für den Hinweis.

Dann hänge ich gerade noch ne Frage an:
ich habe einen Mirka Handschleifer mit Absaugschlauch, der allerdings 20mm hat. Die Anpassung des Schaluchdurchmessers in Fusion geht leider nr bis 22mm bei 21mm kommt ein Fehler, bei 20mm kommen schon 4. Kann man das als Fusion360 Halbwissender selbst irgendwo anpassen oder fliegt einem dann der Schlauchadapter um die Ohren?

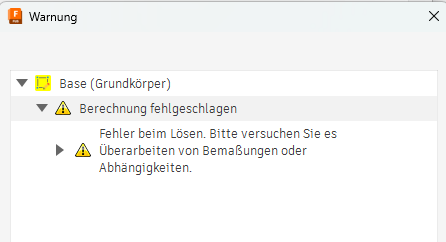

Die Fehlermeldung in Fusion ist leider nicht wirklich selbsterklärend
Anhang anzeigen 216902

Die Fehlermeldungen von Fusion360 sind ein modernes Orakel von Delphi

Ich kann das Verhalten nachvollziehen. Allerdings ergeben sich stark unterschiedliche Fehlerbilder in Abhängigkeit davon, in welcher Reihenfolge man die Parameter ändert. Mal totaler Schrott, mal ist nur der Gewindeanfang und -ende nicht angeschrägt. Siehe Bild. Das ist bei Schlauch nicht das ganz große Problem. Aber wenn man Gewebeschlauch mit eindrehen möchte, dann ist das ein show stopper.

Wenn bei dir nur das Problem mit dem Gewinde existiert, dann könntest du damit wahrscheinlich leben. Oder gibt es bei dir größere Probleme.

Ich muss mir das nochmal in Ruhe anschauen.



[Dieter59]

Sorry für die verspätete Rückmeldung. bin seit ner Woche im Urlaub und melde mich danach nochmal.



[osVAC neo]

Die Fehlermeldungen von Fusion360 sind ein modernes Orakel von Delphi

Ich kann das Verhalten nachvollziehen. Allerdings ergeben sich stark unterschiedliche Fehlerbilder in Abhängigkeit davon, in welcher Reihenfolge man die Parameter ändert. Mal totaler Schrott, mal ist nur der Gewindeanfang und -ende nicht angeschrägt. Siehe Bild. Das ist bei Schlauch nicht das ganz große Problem. Aber wenn man Gewebeschlauch mit eindrehen möchte, dann ist das ein show stopper.
Anhang anzeigen 216906
Wenn bei dir nur das Problem mit dem Gewinde existiert, dann könntest du damit wahrscheinlich leben. Oder gibt es bei dir größere Probleme.

Ich muss mir das nochmal in Ruhe anschauen.

Unter
https://magentacloud.de/s/BDpLEjPRDfsMpE7?path=/
liegt eine neue Version
osVACneo v358.f3z
Damit ist das Problem nicht mehr aufgetreten. Außerdem benötigt sie die Fusion360-Erweiterung ParametricText nicht mehr.



[Dieter59]

Super, vielen Dank, jetzt funktioniert es auch mit dem Mirka-Schlauch Und schneller ist es auch ohne den Parametric-Text



[MrSpoocy]

Wer es vielleicht möglich auf der FAQ Seite eine Skizze + Beschreibung zu machen welchen Wert bei messen eines Schlauch in welchen Parameter muss? Also auch Dinge wie die Steigung etc. Vielleicht gibt es das hier im Thread schon, aber keiner liest 27 Seiten ;/.



[Dieter59]

Kennst Du das OsvacNeo? Da steht mMn so ziemlich alles was man braucht. Allerdings habe ich bisher immer nur den/die Durchmesser angepasst und das hat immer gepasst.



[DanielLarusso]

Moin,

vermutlich ist diese Frage schon mehrfach aufgekommen und ich versuche auch schon sie seit ein paar Tagen selbst zu lösen.

Ich versuche einen F32H32 (drehbar) zu drucken. Als erstes hatte ich mir einen bei Makerworld rausgesucht. Allerdings hat ab der Hälfte mein Bambulab A2L nur noch Spaghetti produziert. Anschließend habe ich mir die Masterdatei von osVAC heruntergeladen und von Fusion aus zu Bambu Studio geschickt und gedruckt. Das Ergebnis war solala. Im inneren waren sehr viele lose Fäden. welche ich herausknibbeln musste. Drehen tut er sich jetzt und würde wohl auch funktionieren, aber da ich noch eine mehr brauche, möchte ich definitiv eine bessere Qualität erreichen.

Ich habe mir die osVAC Doku angeguckt und auch mit ChatGPT diskutiert. Leider wurden die Druckergebnisse nicht besser.

Was mache ich falsch? Was ist der Trick um einen ordentlichen Druck zu bekommen?
Gibt es ein fertiges Druckprofil für den Bambulab A2L in PLA oder PTEG?

Viele Dank schon einmal im voraus.

VIele Grüße,
Daniel



[osVAC neo]

Moin,

vermutlich ist diese Frage schon mehrfach aufgekommen und ich versuche auch schon sie seit ein paar Tagen selbst zu lösen.

Ich versuche einen F32H32 (drehbar) zu drucken. Als erstes hatte ich mir einen bei Makerworld rausgesucht. Allerdings hat ab der Hälfte mein Bambulab A2L nur noch Spaghetti produziert. Anschließend habe ich mir die Masterdatei von osVAC heruntergeladen und von Fusion aus zu Bambu Studio geschickt und gedruckt. Das Ergebnis war solala. Im inneren waren sehr viele lose Fäden. welche ich herausknibbeln musste. Drehen tut er sich jetzt und würde wohl auch funktionieren, aber da ich noch eine mehr brauche, möchte ich definitiv eine bessere Qualität erreichen.

Ich habe mir die osVAC Doku angeguckt und auch mit ChatGPT diskutiert. Leider wurden die Druckergebnisse nicht besser.

Was mache ich falsch? Was ist der Trick um einen ordentlichen Druck zu bekommen?
Gibt es ein fertiges Druckprofil für den Bambulab A2L in PLA oder PTEG?

Viele Dank schon einmal im voraus.

VIele Grüße,
Daniel

Also, zunächst mal generell: einen F32H32 druckt man mit dem F nach oben und der H steht auf der Druckplatte. Auch das wurde nämlich vertauscht.

Dann: Wenn ein Drucker Spaghetti druckt, dann hat normalerweise der Drucker irgendwo ein Problem. Da muss man da suchen. Denn da stimmt grundlegend was nicht. Schichtdicke und Drucktemperatur ist das erste, was mir da einfällt.

Spezielle Profile sind für osVAC (neo) nicht erforderlich.

Lose Fäden im Inneren kommen immer wieder mal vor. Zumindest zu einem großen Teil ist auch das eine Frage der Druckereinstellungen. Dieses Phänomen tritt mit PETG häufiger auf als mit PLA.

Wo genau treten die Fäden auf? Da gibt es einige anfällige Stellen. Wenn der Drucker da schlecht eingestellt ist, dann gibt es da auch mehr Probleme.

Last, but not least: Es gibt eine geteilte Variante des F32H32. Die könnte etwas gutmütiger sein.

Es tut mir leid, dass ich in dem Fall nur allgemeine Tipps geben kann.



[DanielLarusso]

Also, zunächst mal generell: einen F32H32 druckt man mit dem F nach oben und der H steht auf der Druckplatte. Auch das wurde nämlich vertauscht.

Dann: Wenn ein Drucker Spaghetti druckt, dann hat normalerweise der Drucker irgendwo ein Problem. Da muss man da suchen. Denn da stimmt grundlegend was nicht. Schichtdicke und Drucktemperatur ist das erste, was mir da einfällt.

Spezielle Profile sind für osVAC (neo) nicht erforderlich.

Lose Fäden im Inneren kommen immer wieder mal vor. Zumindest zu einem großen Teil ist auch das eine Frage der Druckereinstellungen. Dieses Phänomen tritt mit PETG häufiger auf als mit PLA.

Wo genau treten die Fäden auf? Da gibt es einige anfällige Stellen. Wenn der Drucker da schlecht eingestellt ist, dann gibt es da auch mehr Probleme.

Last, but not least: Es gibt eine geteilte Variante des F32H32. Die könnte etwas gutmütiger sein.

Es tut mir leid, dass ich in dem Fall nur allgemeine Tipps geben kann.

Danke für deine schnelle Antwort.

Die Ausrichtung beim Drucken war so wie von dir beschrieben. F oben und H unten.

Hmm, wenn die Spaghetti an meinem Drucker liegen, dann muss ich mal auf Ursachenforschung gehen. Ich hatte das noch bei keinem anderen Druck und es ist immer an der der Stelle aufgetreten, an dem sich der Adapter später drehen lassen soll. Ich werde gleich nochmal einen Druck anschmeißen und dann mal Fotos machen von den losen Fäden.

Die geteilte Version habe ich auch schon ausgedruckt. Diese ließ sich problemlos drucken. Allerdings ging nach dem einführen den Rings der Adapter nur sehr schwer zu drehen. Ist das normal?



[zra_BA]

...

Allerdings ging nach dem einführen den Rings der Adapter nur sehr schwer zu drehen. Ist das normal?

Ein paar mal mit der Hand drehen hat bei mir dieses Problem gelöst.

Im Wechsel jeweils eine 3/4 Umdrehung - rechts - links - rechts - links ...

Und vor dem Zusammenstecken ein Tropfen harzfreies Öl hilft auch.



[DanielLarusso]

Ein paar mal mit der Hand drehen hat bei mir dieses Problem gelöst.

Im Wechsel jeweils eine 3/4 Umdrehung - rechts - links - rechts - links ...

Hatte leider keine Besserung gebracht.

Und vor dem Zusammenstecken ein Tropfen harzfreies Öl hilft auch.

Das ist ein guter Tipp! Habe ich gleich mal mit Silikon-Öl ausprobiert und dreht jetzt wesentlich besser. Danke.

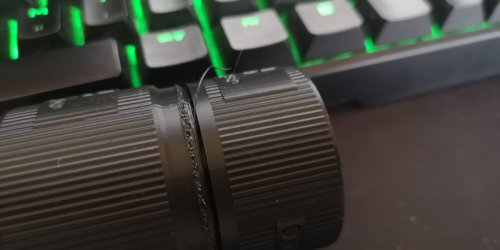

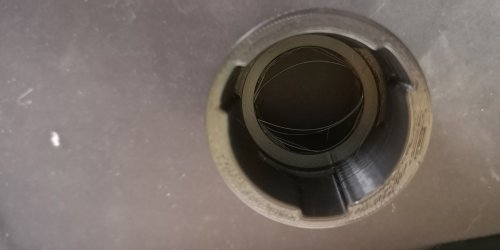

@osVAC neo Ich habe mal Fotos angehangen. Einmal wie es innen nach dem druck aussieht und außen sieht es auch nicht richtig aus.
Irgendeine Idee, woran das liegen könnte?



[gospat83]

Ich habe leider keinen Tipp für dich wie du den Druck verbessern könntest, aber ich kann dir sagen, dass meine Drucke innen genau so aussehen wie deine. Sowhol mit PLA+ als auch mit PETG. Ich drucke mit einem Bambu Lab P1S. Ich würde mir da keinen großen Kopf machen und auch keine großen Mühen investieren. Einfach mit irgendeinem Gegenstand die Fäden bestmöglich entfernen und gut ist. Das wird die "Performance" vermutlich in keinster Weise beeinflußen.



[HAndreasH]

Unter
https://magentacloud.de/s/BDpLEjPRDfsMpE7?path=/
liegt eine neue Version
osVACneo v358.f3z
Damit ist das Problem nicht mehr aufgetreten. Außerdem benötigt sie die Fusion360-Erweiterung ParametricText nicht mehr.

Könntest Du bitte kurz beschreiben wo die Änderungen stattgefunden haben?
Wäre für mich (vielleicht auch für Andere) interessant.
Könnte es da Kompatibilitätsprobleme mit der bisher aktuellen Version geben?
Danke



[Dieter59]

@osVAC neo Wenn das ein Druckerproblem wäre, dann habe ich wohl auch eins mit zwei unterschiedlichen Druckern. Mit den Standardprofilen und der richtigen Druckrichtung sind bei mir bei jedem Adapter Fäden die zu 99% aus dem Drehringbereich kommen. Bestimmmt gibt es irgendeine Einstellung, die das verbessert, aber ich habe noch keine gefunden , auch im Netz nicht.
Wenn das bei Dir nicht so ist, wäre es toll, wennn Du mal Deine Einstellungen hier posten würdest.



[HAndreasH]

@Dieter59
Ich habe mittlerweile sehr viele Adapter gedruckt, und auch eigene entworfen.
Fäden habe ich eigentlich nur bei den Gewindeteilen für die Schläuche, wo es mich absolut nicht stört.
Man könnte natürlich an der grundsätzlichen Geometrie Änderungen vornehmen um eine bessere Druckbarkeit zu erreichen.
Meiner Meinung nach aber eher kosmetisch
Wenn der Drehringbereich Probleme macht würde ich mal die geteilte Version probieren, klappt meist etwas besser.

Ich habe da leider auch kein allgemeines Rezept für die Druckeinstellungen, es gibt da einfach so viele Faktoren die mitspielen.
Meine Adapter sind alle mit PLA gedruckt, Schichthöhe 0.2, und 4 bis 6 Wandlinien (je nach Größe der Adapter).
Bei größerer Layerhöhe funktioniert der Drehmechanismus meist nicht, mit weniger Wandlinien gibt es Probleme bei den Überhängen.
Die Druckgeschwindigkeit sollte natürlich auch (nach unten) angepasst werden. Mehrere Teile gleichzeitig auf dem Druckbett damit die Layerzeit nicht zu klein wird und die Kühlung ordentlich funktioniert.



[Christian.B]

Unter
https://magentacloud.de/s/BDpLEjPRDfsMpE7?path=/
liegt eine neue Version

Hallo ich habe schon ein paar Adapter im Einsatz und habe zum ersten Mal die Datei osVAC neu in Fusion hochgeladen (V366).
Bei mir fehlen jedoch die Ordner ClientEmpty und HoseAdapters. Sind die Dateien jetzt möglicherweise im Ordner Master?



[Christian.B]

Nachtrag..... Anliegen vom Vorpost besteht immer noch aaaber....ich habe mich heute etwas länger mit der Thematik in Fusion beschäftigt und bin begeistert von dem Projekt und der Umsetzung. Ich habe so viele Ideen für meine Werkstatt, einige Teile haben auch schon den 3d Drucker verlassen. Vielen Dank an die Entwickler



[osVAC neo]

HoseAdapter wurde nach Master integriert. Empty wurde entfernt. Ist leer, so wie der Name es sagt.



[Christian.B]

Hallo zusammen, ich würde gerne den Durchmesser des Flansches vergrößern

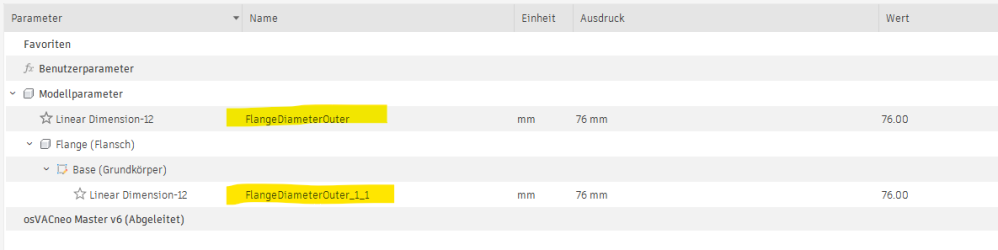

Die beiden Parameter, die mir als dafür zuständig erscheinen sind
FlangeDiameterOuter und FlangeDiameterOuter_1_1.



Leider ändert sich garnichts, ween ich FlangeDiameterOuter änderre und, wenn ich FlangeDiameterOuter_1_1 ändere kommt die Fehlermeldung:



Ich möchte an den Abhängigkeiten nicht herumbasteln, da ich die Datei nicht kaputt machen möchte.
Alle anderen Sachen, die ich bisher mit der v366 gedruckt habe, sind super geworden.
Kann mir jemand den entscheidenden Tipp geben?

Danke und Grüße
Christian



[osVAC neo]

Da ist tatsächlich der Wurm drin. Anscheinend bist du der erste, der da versucht was zu ändern.

Gib der Sache mal einige Tage Zeit.



[Christian.B]

Da ist tatsächlich der Wurm drin. Anscheinend bist du der erste, der da versucht was zu ändern.

Gib der Sache mal einige Tage Zeit.

Ok, vielen Dank, ich habe noch andere Sachen zum Drucken und kann warten.

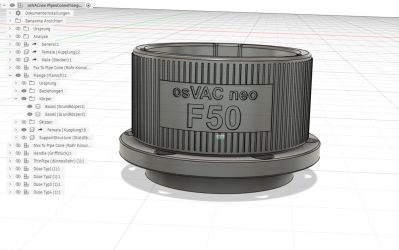

Möglicherweise hilft es weiter: Ich habe es auch mit der v366 versucht und es funktioniert.

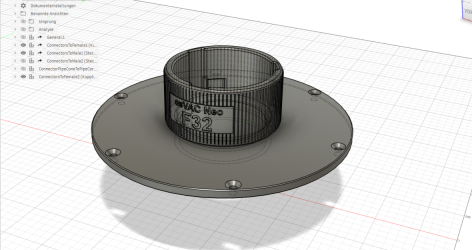

Es steht zwar F32 drauf aber es müsste F50 sein, ich habe die Texterweiterung nicht installiert.



[osVAC neo]

Die v366 braucht die Erweiterung nicht mehr. Insofern ist es komisch, dass sich die Schrift nicht ändert.



[Christian.B]

Die v366 braucht die Erweiterung nicht mehr. Insofern ist es komisch, dass sich die Schrift nicht ändert.

sorry, ich habe mich verschrieben. Ich wollte schreiben, dass ich den Flansch in der v221 vergrößern konnte und die Schrift nicht angepasst wurde, da ich die Erweiterung nicht habe. In der v366 lässt sich der Flansch durch Änderung der Parameter nicht im Durchmesser vergrößern. Schrifft wird einwandfrei dargestellt. Sorry für die Verwirrung



[L7u]

Hallo liebe osvac neo Freunde,
ich frage mich, ob einer von euch schon einmal einen Adapter mit Luft Bypass gesehen hat oder gar designed hat?
Ich meine so etwas wie das hier:


Der rote Teil lässt sich drehen um Luft reinzulassen.
Mein Problem ist nämlich, wenn ich eine Schleifer über osvac neo betreibe, dann meckert der Sauger, weil Ihm der Luftstrom zu gering ist und piept sobald ich den Schleifer auf die Fläche auufsetze.
In der Vergangenheit habe ich dann über den roten Ring ein wenig Luft über den "Bypass" reingelassen.
Ich würde gerne vermeiden, den oben dargestellten Adapter dazwischen zu basteln, weil es das handling nicht leichter macht.
Am liebsten wäre mir ein Adapter, der auf der einen Seite die Aufnahme für den 32 mm Spiralsaugschlauch hat und auf der anderen Seite einen osvac neo F32. Dazwischen dann die Bypass Funktion.
Also sollte der ganze Aufbau dann so aussehen:
Sauger -> Saugschlauch -> Adapter mit Bypass (Spiralschlauchaufnahme, Bypass, F32) -> M32 für die Geräte

Leider habe ich nichts passendes im Netz gefunden und Fusion 360 und ich ind noch nicht so gut befreundet, dass ich es alleine schaffe.
Wir arbeiten zwar fleißig an unserer Beziehung, aber im Moment gibt es der Beziehungsstatus einfach noch nicht her.

Wenn jemand Tips oder dergleichen hat, immer gerne her damit.

Vielen Dank euch!



[dsdommi]

Moin,
ich habe den Teil am Schleifer etwas länger gemacht und einfach ein Loch reingebohrt.
