Kleinen Kreisradius von ca. 16cm Durchmesser innen rundfräsen

[Curby]

Moin,

ich bin derzeit dabei, mir ein Schlagzeug aus einem alten Bettgestell zu bauen. Ich möchte als nächstes noch einen Kessel bauen, welcher 10" Außendurchmesser hat und 1,4cm Wandstärke hat. Der Zieldurchmesser innen wäre dann 22,6cm groß.

In diese Trommel passt meine Oberfräse, welche per Schrittmotor und Schienen durch das Innere des Kessels geführt leider nicht hinein.

Welche Möglichkeiten hätte ich, diese innen präzise rund zu drehen. Eine kleinere Fräse, bzw. klein genügende Oberfräse als die RT0700 konnte ich nicht finden. Ggf. wäre eine Drehbank eine Möglichkeit, ist mir aber zu unpräzise.

Gibt es keine wirklich winzigen Fräsmotoren? Ich konnte in dieser Hinsicht noch nichts finden.



[flüsterholz]

Sind die Fräsmotoren von Sauter, etc. auch zu groß?



[Curby]

Sind die Fräsmotoren von Sauter, etc. auch zu groß?

Muss ich schauen, ich finde die Sauer Seite nicht gerade übersichtlich. Die Makita hat ca. 21cm Bauhöhe, das muss unterschritten werden.



[flüsterholz]

Sind alle länger. Hab gerade mal nachgelesen. Der kürzeste wäre bei ca. 24cm



[wirdelprumpft]

gelöscht funktioniert nicht



[carsten]

Hallo

Ideen:
Fräse sehr schräg stellen und langer Fräser
Vorarbeit mit Schrupphobel, Ziehklinge oder Schabhobel so einspannen dass man sie in der Zustellung einstellen kann. Werkstück angetrieben. Eigentlich Prinzip eienr Drehbank. Keinen Ahnung weshalb das zu ungenau sein soll. Drehteile im Metallbereich sind eine der präzisesten Werkstücke, die wir fertigen können.
Dremel, da gibt es auch noch eine flexible Welle für.
Arbortech Frässcheibe fast liegend



[Curby]

Keinen Ahnung weshalb das zu ungenau sein soll. Drehteile im Metallbereich sind eine der präzisesten Werkstücke, die wir fertigen können.

Aufgrund meiner Geschicklichkeit, bzgl. Handwerkzeug . Es sei denn, die Drehbank ist eine CNC.

Arbortech Frässcheibe fast liegend

Schau ich mir mal an.



[wirdelprumpft]

Drehmeißel ggf. + Halterung statt Fräsmaschine auf den Schlitten - ist nur die Frage ob das Quer zur Faser gut wird aber beim Drechseln geht es ja auch



[rafikus]

Es gibt "Dinger" die man auf einen Winkelschleifer montieren kann.
Im Moment sehe ich keine andere Möglichkeit für @Curby , als in dieser Richtung zu suchen.



[Curby]

Drehmeißel ggf. + Halterung statt Fräsmaschine auf den Schlitten - ist nur die Frage ob das Quer zur Faser gut wird aber beim Drechseln geht es ja auch

Habe ich auch überlegt, nur ist mein Vorschub technisch bedingt beim Innen fräsen ca. 5cm/s. Das reicht doch lange nicht aus oder?



[rafikus]

Eine Oberfräse schräg gestellt würde wahrscheinlich einen sehr langen fräser erforderlich machen.
Aber eventuell könnte ein Langhalsschleifer besser dafür geeignet sein. Wie ich die Teile kenne, haben die standardmäßig eine 6mm Spannzange, da wäre man also in der Auswahl der Fräser etwas begrenzt - funktionieren sollte es aber.



[brubu]

Es gibt "Dinger" die man auf einen Winkelschleifer montieren kann.
Im Moment sehe ich keine andere Möglichkeit für @Curby , als in dieser Richtung zu suchen.

Hallo zusammen
Striffler baute "abgewinkelte" Oberfräsen um nachträglich Dichtungen einzufräsen oder als Kittfalzfräsen. Ev. nach gebrauchten Maschinen suchen.
Gruss brubu



[Mitglied 120553]

Hallo zusammen
Striffler baute "abgewinkelte" Oberfräsen um nachträglich Dichtungen einzufräsen oder als Kittfalzfräsen. Ev. nach gebrauchten Maschinen suchen.
Gruss brubu

So eine habe ich auch noch in meinem "Arsenal" . Hier gibt es Bilder + Info's .



[Helibob]

Das Thema gibt es von @Curby bereits.
Die Lösung schon geprüft, auf welche Höhe du kommen würdest, bzw. ob diese reicht?
<edit>
Evtl auch denkbar: https://www.baumberger-te.ch/product/hf_spindel-stepcraft-hf-500-kabellange-2-m/
</edit>
Gruß Matze



[Curby]

Das Thema gibt es von @Curby bereits.
Die Lösung schon geprüft, auf welche Höhe du kommen würdest, bzw. ob diese reicht?
Gruß Matze

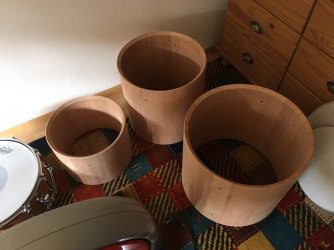

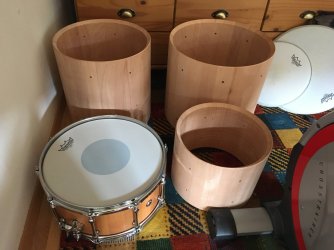

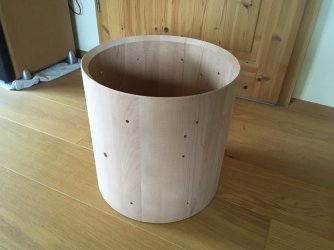

Da ging es ja zum Großteil um die Fräserwahl. Am besten geeignet hat sich ein normaler, aber recht dünner Nutfräser mit Schneide. Erst grob schruppen und am Ende eine langsame Fahrt zum Schlichten. Danach habe ich nur noch leichte Wellen drin, die kann ich rausschleifen es ist aber rund. Das ist ja auch schon zwei Monate her, seit dem habe ich etliche Kessel gebaut.

Aber kleiner als 12" bekomme ich aktuelle nicht innen gefräst, da die Maschine dort nicht durch passt. Auch mit einem V-utfräser 45° gekippt wird es nicht reichen.

Striffler baute "abgewinkelte" Oberfräsen um nachträglich Dichtungen einzufräsen oder als Kittfalzfräsen.

Auch die schaue ich mir mal an. Gibt es solche Geräte noch aktuell von Herstellern?

So eine habe ich auch noch in meinem "Arsenal" . Hier gibt es Bilder + Info's .

Kannst du mir ein paar Maße durchgeben?



[Helibob]

@Curby Hab zwischenzeitlich nochmal in Post #14 noch ein Beispiel Maschinchen hinzugefügt.



[Curby]

@Curby Hab zwischenzeitlich nochmal in Post #14 noch ein Beispiel Maschinchen hinzugefügt.

Die ist natürlich süß. Warum finde ich sowas nicht?



[wirdelprumpft]

Habe ich auch überlegt, nur ist mein Vorschub technisch bedingt beim Innen fräsen ca. 5cm/s. Das reicht doch lange nicht aus oder?

würde zuerst die aus #14 probieren ist wahrscheinlicher das es funktioniert als mit 6U/min zu Drechseln könnte etwas zäh werden



[joh.t.]

STRIFFLER BEI ka und warten , vielleicht auch nach strifler oder.ä. Suchen.
In 3 Monaten hast bestimmt das was du suchst
.
Oder lange Zeit nix und dann plötzlich 3 auf einmal.



[Batucada]

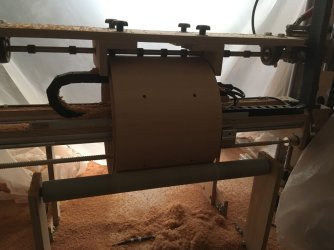

Das ist aber eine interessante Einrichtung. Ich hab mir mal erlaubt, ein Foto zu berabeiten, um die Details sichtbar zu machen.

vielleicht findet sich wer, dem eine gute Idee einfällt.



[Helibob]

Die ist natürlich süß. Warum finde ich sowas nicht?

Kann ich dir nicht direkt beantworten - meine kurze Suche auf DuckDuckGo habe ich gerade mal mit den Begriffen "HF-Spindel 8mm" ausgeführt und direkt zu den Bildern. Bei den Bildern "die ist aber süß" bin ich auf Anhieb auf diesen Link gestoßen.
Gruß Matze



[Batucada]

Ich hätte eine Idee. Die würde eine etwas aufwändige Konstruktion im Bereich des Maschinenbaus erfordern. Zur Anwendung käme eine Scheibenfräser mit z.B. 47 mm Durchmesser. Um der Länge der Trommeln gerecht zu werden, müsste eine zweiteilige Welle zur Anwendung kommen, die beiden Wellenteile klemmen den Scheibenfräser ein. In der Nähe des Scheibenfräsers müsste ein Lager montiert werden, besser zwei, eines jeder Seite des Scheibenfräsers zugeordnet. Jedes dieser Lager müsste dann durch 2 Stützlager in der Flucht gehalten werden.

Klar eine ziemlich aufwändige Angelegen heit, lässt sich aber lösen, wenn man die Einrichtung für längeren Bedarf betreiben möchte



[Curby]

Das ist aber eine interessante Einrichtung. Ich hab mir mal erlaubt, ein Foto zu berabeiten

Ich kann da auch ein Video zu liefern (Achtung, laut): https://www.youtube.com/watch?v=UF-q6a-yDzo

bin ich auf Anhieb auf diesen Link gestoßen.

Der Nachteil bei dieser Spindel ist scheinbar die doch recht proprietäre Ansteuerung.



[Helibob]

HF (Hoch-Frequenz) bietet halt kompakte Größe bei trotzdem Leistung. Das hier bereits komplett sehe ich eher als Vorteil.

Druckluft bietet auch hohe Drehzahlen, Energetisch jedoch nicht so top. Hier z. B.

@Batucada Vorschlag machbar, aber anspruchsvoll in mehrerer Hinsicht.

Gruß Matze



[Johannes]

Hallo Curby,
ich kann dir da eventuell helfen. Ich kann dir eine Rotox Fräse anbieten. Bei montiertem Nutfräser 5x23mm komme ich auf 12cm Höhe.
Bilder reiche ich nach.

Es grüßt Johanes
