[Dietrich]

Hallo,

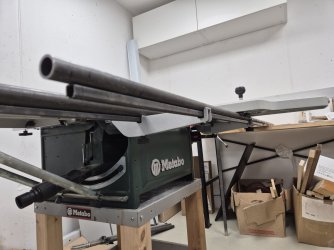

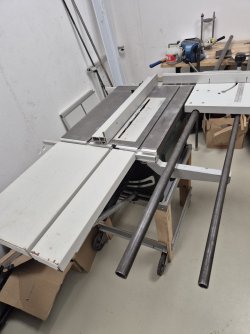

das wird im Allgemeinen als Totalschaden bezeichnet,
asuf den 1. Blick ist die Halfenschiene i.A. aber auch die Träger der Führungsrohre sind an den Enden abgebrochen, zudem fehlt die Politionierschraube für den parallelen Verfahrweg.
Rohre und Halfenschienen bekommt man sicher, aber die Tragarme sind der GAU.

Gruß Dietrich



[Annis]

Ich sehe das so wie @Dietrich .Die Tragarme einzeln zu bekommen ist so gut wie unmöglich. Passende Rohre bekommt man (@Tokoloshe hat mal eine Verlängerung selbst gebaut). Unter den Rohren ist glaube ich ein C-Profil. Aber wenn die Tragarme hin sind braucht man praktisch einen kompletten Schiebetisch



[quicksim]

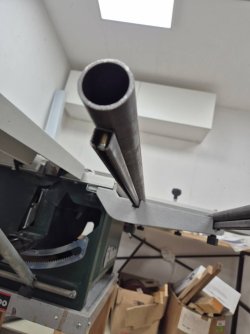

Genau um dieses C-Profil geht es … mal schauen, ob ich die Maschine wieder präzise zum Laufen bekommen.
ein Gußteil war schon abgebrochen, jetzt ist das zweite halt auch ab



[Tokoloshe]

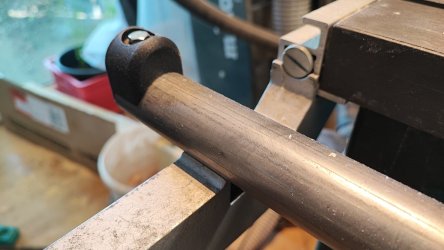

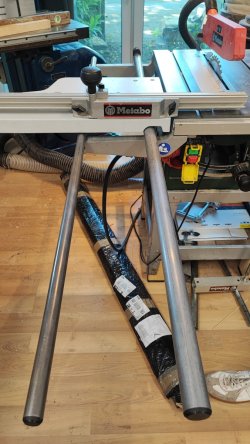

Solange die Löcher in den Tragarmen noch da sind, kann man sich eine Auflage für die nackten Rohre drucken (siehe Bild, mein Arm war auch links vorne gebrochen) und die dann direkt festschrauben. Dann ist zwar nichts mehr mit verschieben, aber man hat ja eh meistens eine Lieblingsposition für die Rohre, die man noch nie geändert hat...



[quicksim]

Du hast beide Profilschienen entfernt und durch ein gedrucktes Teil ersetzt. Ist ja eine gute Idee.
Ich will die Maschine nicht einfach aufgeben … und sie war vor dem Unglück richtig gut eingestellt …



[Tokoloshe]

Du hast beide Profilschienen entfernt und durch ein gedrucktes Teil ersetzt. Ist ja eine gute Idee.
Ich will die Maschine nicht einfach aufgeben … und sie war vor dem Unglück richtig gut eingestellt …

Ich hatte die Säge gebraucht gekauft, da hatte der Opa die ursprünglichen Rohre richtig schäbbig abgesägt, da war nichts mehr zu retten. Habe die Rohre neu gekauft und Löcher reingebohrt und dann mit gedruckten Mutterhaltern in den Rohren gegengeschraubt. Damit hatte ich dann auch gleich lange Rohre.


Hinten habe ich dann noch einen Stopper drangebastelt, damit der Schlitten nicht runterfällt.



[Dietrich]

Hallo,

für immer wiederkehrende Gehrungsschnitte auf dem Schiebetisch ist es notwenig die Führungsrohre nach hinten zu verschieben, weil der Verfahrweg sonst für den Kappschnitt nicht reicht.
Meß die sog. Halfenschienen mit dem Meßschieber genau aus und such im Netz einen der sie liefert:

https://www.google.com/search?client=firefox-b-e&q=Halfenschienen

Evtl. könnte jemand den ganzen Tragarm oder gleich beide per Druck kopieren, nach unten dürften sie ja auch höher sein um mehr tragen zu können. Dazu dann 2 Abstützungen nachbauen die für Entlastung sorgen.


Gruß Dietrich

PS: Bitte die Abstützung auch montieren, unter der Maschine liegt eine...



[Tokoloshe]

PS: Bitte die Abstützung auch montieren, unter der Maschine liegt eine...

Ja, ohne Stütze. Habe ich erst später repariert. Die Maschine ist auch schon längst nicht mehr bei mir.



[timbert]

Man sollte meinen die Halfenschienen sind Standardware.
Ich habe mir auch längere Führungsrohre gebaut. Dabei habe eine versucht die Halfenschienen (16x16mm aus Stahl) irgendwo im Netz zu finden - leider erfolglos. Daraufhin habe ich sie aus 15x15 Quadratrohren selbst gefertigt. Lässt sich mit der Metallhandkreissäge bewältigen.
Eine Frage zu den Stützfüßen: Weiß jemand wie im Original die Verlängerungsrohre die in die Führungsrohre gesteckt wurden gestützt wurden? Waren hier einfach Löcher in den Rohren an denen man den Stützfuß befestigt hat?



[Tokoloshe]

Das Original hat einen Fuß mit einem Querdings obendrauf.



[timbert]

Ja, die Stützfüße mit Vierkantrohr obendrauf habe ich - und ich weiß auch wie man sie an den Halfenschienen befestigt.
Was ich aber nicht weiß ist, ob und wie sie an den einsteckbaren Verlängerungsrohren befestigt werden können. Diese Verlängerungen haben ja keine Halfenschienen unten dran.



[Tokoloshe]

Ach so, ich meine, die hätten Löcher mit Gewinde gehabt und wurden dann von unten angeschraubt.



[timbert]

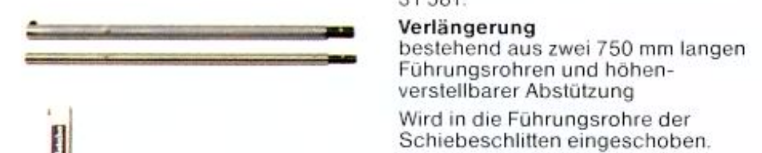

Ja, das vermute ich auch. Im Bild des Katalogs sieht man so kleine "Knubbel". Das werden die Bohrungen sein. Oder vielleicht aufgeschweißte Muttern?



Bei meinem Nachbau werde ich es mal mit entsprechenden Innengewinden versuchen.



[Dietrich]

Hallo,

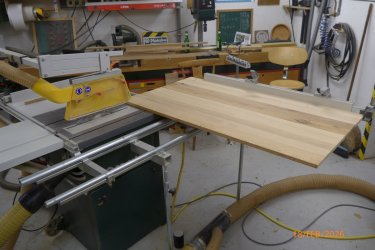

hier eine Aufnahme von der 1688 mit abgestütztem Schiebetisch, unter den Halfenschienen wird quer ein quadr. Aluvierkant verschraubt das hat vorn eine schätze 10er Bohrung wo der Gewindeteil des verschiebbaren Stützenoberteils verschraubt wird.

Gruß Dietrich
