? Wenn die Gratleiste eine Keilwirkung hat, erzeugst Du doch schon allein dadurch eine Durchbiegung.
Schüsselnde Eichentischplatte aufbereiten - Tipps & Tricks für Anfänger gesucht
- Ersteller Keilrahmen
- Erstellt am
-
- Schlagworte
- eiche ölen planfräsen tisch aufarbeiten
Rainer, wir haben einfach gerade den gleichen Denkfehler gehabt. Die Belastung findet bei einer Tischplatte ja nur in einer Richtung statt. Nach unten. Und in der müsste sie auf Zug belastet werden können, das geht aber nicht.
Mea culpa!
Zuletzt bearbeitet:
Friederich
ww-robinie
- Registriert
- 14. Dezember 2014
- Beiträge
- 8.156
Die Gratleiste übt Druckkraft aus. Hier an der Plattenunterseite tritt aber Zugkraft auf.
Die eingeschlagene Gratleiste kann also das weggeschnittene Holz, bzw die durchgetrennten Fasern, nicht ersetzen.
Friederich
ww-robinie
- Registriert
- 14. Dezember 2014
- Beiträge
- 8.156
"Abstützung" nutzt rein garnichts gegen Zugkraft, wie sie an der Plattenunterseite auftritt.
wirklich_rainer_zufall
ww-robinie
Alles klar, verstanden war ein Denkfehler.
Der nächste Trend wird dann eine mittige Gratleiste oben. Kann man gleich Tischtennis spielen.
Der nächste Trend wird dann eine mittige Gratleiste oben. Kann man gleich Tischtennis spielen.
Alter Polier
ww-buche
- Registriert
- 6. Oktober 2011
- Beiträge
- 271
Der war gut !
Mit Abstützung meine ich einen leichten Kantendruck, der sich aus einer geometrischen Überschneidung bei der Durchbiegung der Platte ergibt. Ich habe das einmal aufgezeichnet, um es verständlicher zu machen.
Für relevant halte ich das nicht, wie ich ja geschrieben habe. Ich hatte es auch nur erwähnt, da ich mir sonst keinen Reim darauf machen konnte, worauf Lorenzo hinauswollte – aber das hat sich ja mittlerweile aufgeklärt.
Keilrahmen
ww-kastanie
So, alle Gratleisten Kräfte-Fragen abschließend geklärt?
So, alle Gratleisten Kräfte-Fragen abschließend geklärt?
Nachdem Du die Frage ja eigentlich ursprünglich aufgeworfen hast, müsstest Du das ja beantworten können ob noch was unklar ist.
Keilrahmen
ww-kastanie
Nachdem Du die Frage ja eigentlich ursprünglich aufgeworfen hast, müsstest Du das ja beantworten können ob noch was unklar ist.
Zu meinen vorherigen Beitrag noch irgendwelche Anmerkungen? Die anderen darauf folgedenen Antworten führten etwas von meinen Randbedingungen weg.
Dazu meine Meinung als Hobbywerker und aus dem Bauch heraus: Erstmal nichts machen.

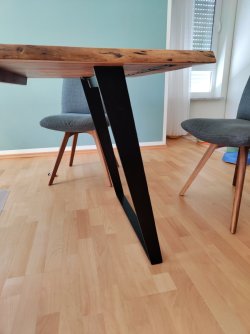

Wenn du unbedingt etwas konstruieren willst, um die Platte niederzuspannen, gibt es viele Möglichkeiten, die natürlich auch von deiner Werkstattausstattung abhängen. Eine Option wäre: Laschen anschweißen.
Ein U-Profil anzuschrauben ist natürlich ebenfalls möglich und sinnvoll, sofern es so dimensioniert ist, dass es der Platte auch etwas entgegenzusetzen hat (das könnte man ja überschlägig ausrechnen).
Ob das U-Profil wie auf deiner zweiten Zeichnung sitzt und die „Traverse“ umgreift oder zB daneben sitzt, ist für die Festigkeit nicht so relevant. Wenn das U-Profil neben der Traverse (in Richtung Tischmitte) sitzt, kommt man später besser an die Befestigungsschrauben heran (und kann es ggf auch leichter demontieren) und optisch ist es eventuell weniger auffällig.
Wenn du unbedingt etwas konstruieren willst, um die Platte niederzuspannen, gibt es viele Möglichkeiten, die natürlich auch von deiner Werkstattausstattung abhängen. Eine Option wäre: Laschen anschweißen.
Ein U-Profil anzuschrauben ist natürlich ebenfalls möglich und sinnvoll, sofern es so dimensioniert ist, dass es der Platte auch etwas entgegenzusetzen hat (das könnte man ja überschlägig ausrechnen).
Ob das U-Profil wie auf deiner zweiten Zeichnung sitzt und die „Traverse“ umgreift oder zB daneben sitzt, ist für die Festigkeit nicht so relevant. Wenn das U-Profil neben der Traverse (in Richtung Tischmitte) sitzt, kommt man später besser an die Befestigungsschrauben heran (und kann es ggf auch leichter demontieren) und optisch ist es eventuell weniger auffällig.
Der auch!So, alle Gratleisten Kräfte-Fragen abschließend geklärt?
Keilrahmen
ww-kastanie
Eine Frage noch bzgl. Schraubengrößen:
Das in den Kufen und/oder Gratleisten entsprechende Langlöcher vorhanden sein sollten um die Bewegung in der Breite aufnehmen zu können ist klar, aber wie viel Luft braucht man in der Länge?
Bsp.: 8mm Langloch, würde man dann eine Schraube mit 6mm nehmen oder doch eher kleiner damit sie ggf. etwas mehr Spiel halt sollte das Holz in der Länge schwinden o.ä.?
Das in den Kufen und/oder Gratleisten entsprechende Langlöcher vorhanden sein sollten um die Bewegung in der Breite aufnehmen zu können ist klar, aber wie viel Luft braucht man in der Länge?
Bsp.: 8mm Langloch, würde man dann eine Schraube mit 6mm nehmen oder doch eher kleiner damit sie ggf. etwas mehr Spiel halt sollte das Holz in der Länge schwinden o.ä.?
