Wie Balken zwischen zwei Wänden unsichtbar befestigen?

[McBride]

Was diese Sherpa, Knapp, Sihga Verbinder betrifft: die Preise sind ja wohl der Wucher, das übersteigt in vielen Fällen die Kosten des Holzes.
Ist ne feine Sache, lässt sich gut verarbeiten, aber leider viel zu teuer.
Zur Befestigung an eine normale, verputzte Ziegelwand außerdem ziemlich ungeeignet.
Ich wäre auch für den Vorschlag von John in Beitrag 11,
oder sauber mit der Steinflex einschneiden und zwei kleine Auflager herstellen.



[Fichtenelch]

@Fichtenelch
Auch ne schöne Idee, ein "Zierholz" als Auflager. Und kostengünstig

Na ja günstig ist anders.
Es gäbe auch andere Lösungen, aber die sind mit viel Aufwand verbunden.

Hast du denn ein paar Bilder von den Wänden wo die Balken hin sollen?



[Martin45]

Was diese Sherpa, Knapp, Sihga Verbinder betrifft: die Preise sind ja wohl der Wucher, das übersteigt in vielen Fällen die Kosten des Holzes.
Ist ne feine Sache, lässt sich gut verarbeiten, aber leider viel zu teuer.
Zur Befestigung an eine normale, verputzte Ziegelwand außerdem ziemlich ungeeignet.
Ich wäre auch für den Vorschlag von John in Beitrag 11,
oder sauber mit der Steinflex einschneiden und zwei kleine Auflager herstellen.

Das ist wie mit Wago-Klemmen in der E-Technik und vielen anderen Dingen. Sind "teuer", aber gegen den Komfort und die Arbeitszeit,die man spart (selbst im Hobbybereich) Schnapper. Oben drauf gibt es noch Anwendersicherheit. So sehe ich das jedenfalls.

Auflager stemmen ist bei mir hier keine Option.
Und bei einem Auflager müsste man auf einer Seite durch die Wand (oder sehr tief) stemmen, um den Balken "rein" zu kriegen, da der Balken ja "zwischen" zwei Wände soll. Also auch von daher nicht so schnell gemacht.



[Fichtenelch]

Welche Maße hat der Balken denn?



[Martin45]

Bei knapp 3m Länge und kaum Last tendier ich zu 8x12 oder sowas.
Laut Statik-Tool reicht es, mein Bauch sagt reicht knapp.
16er Höhe wirkt sonst direkt so wuchtig.



[joh.t.]

Bei knapp 3m Länge und kaum Last tendier ich zu 8x12 oder sowas.
Laut Statik-Tool reicht es, mein Bauch sagt reicht knapp.
16er Höhe wirkt sonst direkt so wuchtig.

Nur Optik wäre auch ein U und dann an die Wand nen dicken Klotz, der in das U passt, und dann unter Querholzdübeln verschrauben.



[Fichtenelch]

Was ist wenn du den Balken quasi zweiteilig machen würdest?

Du könntest in der Wand jeweils links und rechts ein Flachstahl einkleben und daran den zwei geteilten Balken befestigen.
Wenn du die miteinander verschraubst sollte das alles funktionieren.
Ich hoffe man versteht was ich meine, sonst mache ich gerne eine Skizze.



[joh.t.]

Was ist wenn du den Balken quasi zweiteilig machen würdest?

Du könntest in der Wand jeweils links und rechts ein Flachstahl einkleben und daran den zwei geteilten Balken befestigen.
Wenn du die miteinander verschraubst sollte das alles funktionieren.
Ich hoffe man versteht was ich meine, sonst mache ich gerne eine Skizze.

Flachstahl von Wand zu Wand eingelassen und dann 2 Balken mit Nut in der Mittedrumherum geleimtschraubt ???



[Fichtenelch]

Flachstahl von Wand zu Wand eingelassen und dann 2 Balken mit Nut in der Mittedrumherum geleimtschraubt ???

Nicht von Wand zu Wand, das ist nicht nötig.
Wenn links und rechts c.a. 10 cm raus stehen reicht das.
Mit der Nut in den Balken hast du vollkommen Recht, man muss ja vom Holz das weg nehmen was das Metall an Platz braucht, aber das brauche ich euch ja nicht zu erzählen



[dascello]

Das ist ganz einfach, geht schnell und kostet fast nix: Balken 10 cm länger als Wandabstand.
Auf der einen Seite 10 cm ausstemmen, auf der anderen 5 cm.
Auf der 10 cm Seite ganz reinschieben.
Um fünf cm in das andere Loch verschieben.
Einputzen.
Da kannst du die ganze Familie dranhängen.
Arbeitszeit 2 Std.



[Martin45]

Was ist wenn du den Balken quasi zweiteilig machen würdest?

Du könntest in der Wand jeweils links und rechts ein Flachstahl einkleben und daran den zwei geteilten Balken befestigen.
Wenn du die miteinander verschraubst sollte das alles funktionieren.
Ich hoffe man versteht was ich meine, sonst mache ich gerne eine Skizze.

Wieso muss ich den Balken dafür zweiteilen?



[Fichtenelch]

Wieso muss ich den Balken dafür zweiteilen?

Damit du vom Metall nichts mehr siehst.
Wenn du ein Balken mit 8x12 wählst.
Kannst du zum Beispiel ein 6 cm breiten Flachstahl nehmen.
Wenn du den Balken zweiteilig machst kannst du das Holz besser bearbeiten um das Metall einzulassen.
Ist natürlich auch immer eine Frage der gesamten Optik.
Von der Verbindung zur Wand würdest du bei der Variante natürlich gar nichts sehen, den zweiteiligen Balken aber unter Umständen natürlich schon.



[seschmi]

Noch was zu den Verbindern (Knapp und Sherpa): Ich hatte überlesen, dass es um eine Ziegelwand geht.

In einer Ziegelwand funktionieren die aber nicht, weil die Schrauben so eng gesetzt werden müssen, dass der Mindestabstand beim Dübeln nicht eingehalten werden kann.



[carsten]

Hallo

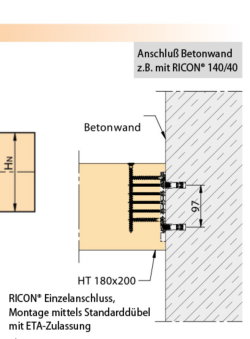

deshalb hab ich die Knapp verlinkt die haben auch eine Anschlußdetail für Beton.
Da Martin sagt dass die Belastung eher gering ist würde ich das als eine Mgl ansehen auch bei anderem Mauerwerk.



[FredT]

Flachstahl hochkant einmauern und den Balken dort schlitzen...



[woodchuckchuck]

Balkenträger ist ein hilfreicher Suchbegriff für diese Art von verdeckten Verbindern.



[NiklasAG]

Schrauben durch die Wand.
