Schwebendes Bett aus Opi's Buchen

[Jan.H.]

So, kleines Update.

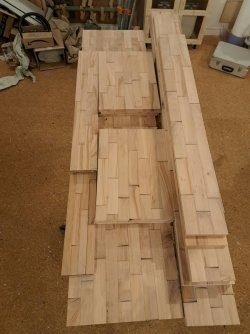

Hab es endlich geschafft die Teile auf Länge zu sägen.
Morgen geht es weiter.
Dann kommen die Gehrungen drann.
Im Laufe der nächsten Woche sollte ich dann die Domino's in die Gehrungen Fräsen und mal zur Probe zusammenstecken können.



[Nudelwurm]

Hast du das alles auf der Shinko Abrichte gemacht? Wie ist die so auf Dauer? Biste mit der zu frieden?

LG



[Mitglied 120234]

Hmmm, ein sehr interessantes Projekt, aber was mich persönlich ja noch mehr interessiert: Sehe ich das richtig dass Du für die Schiene einen Klappmechanismus hast der dann schön 90° zur Außenkante der Werkbank hat?

Wenn ja, wie hast Du den realisiert und darf man denn dann dummdreist klauen und auf Bosch anpassen?



[Jan.H.]

Ja, die Sachen für das Bett sind alle über die Shinko gelaufen.
Alles davor noch über die Metabo hc260c.
Hab diese dann verkauft und durch die Shinko ersetzt.

Ich bin bisher vollstens zufrieden.
Das Abrichten geht schneller von der Hand und läuft deutlich ruhiger ( weniger Vibrationen ).
Laut sind sie alle.
Der Dickenhobel ist gefühlt gleich schnell aber die Oberfläche ist besser und die Klingen halten eben bis zu 10 mal so lange wie auf der Metabo.

Das merkt man gerade bei Astreichem Hartholz enorm.

Ich bereue die Anschaffung nicht im geringsten.



[Nudelwurm]

Sehe ich das richtig dass Du für die Schiene einen Klappmechanismus hast der dann schön 90° zur Außenkante der Werkbank hat?

Wenn ja, wie hast Du den realisiert und darf man denn dann dummdreist klauen und auf Bosch anpassen?

Da gibt es, glaube ich von Holzwerken wars, eine Bauanleitung. Ich suche es raus.



[Jan.H.]

Hmmm, ein sehr interessantes Projekt, aber was mich persönlich ja noch mehr interessiert: Sehe ich das richtig dass Du für die Schiene einen Klappmechanismus hast der dann schön 90° zur Außenkante der Werkbank hat?

Wenn ja, wie hast Du den realisiert und darf man denn dann dummdreist klauen und auf Bosch anpassen?

Ja, das siehst du richtig!
Gebaut nach Holzwerken Ausgabe 37 und 38
https://m.youtube.com/watch?v=Cepg2DAkKQE
Die Schiene ist an einer Platte mit einem Stück Klavierband klappbar angebracht.
Die Auflage der Schiene (wenn sie unten ist) ist eine Absteckung. So hat man schön rechtwinklige Schnitte.



[Jan.H.]

Da gibt es, glaube ich von Holzwerken wars, eine Bauanleitung. Ich suche es raus.

Da hast du recht.
Die Werkbank ist nach einem Plan in Holzwerken gebaut. Ausgabe 37 und 38.
Da steht alles drinnen.
Hier ein Video dazu.
https://m.youtube.com/watch?v=Cepg2DAkKQE



[Nudelwurm]

Da hast du recht.
Die Werkbank ist nach einem Plan in holzweeken gebaut.
Da steht alles drinnen.
Hier ein Video dazu.
https://m.youtube.com/watch?v=Cepg2DAkKQE

Ja das Video hatte ich auch gerade raus gesucht



[husky 928]

Die Werkbank ist nach einem Plan in Holzwerken gebaut. Ausgabe 37 und 38.

Oder man kauft sich von Guido Henn das "Handbuch der Elektrowerkzeuge",
da wird das auch ausführlich dargestellt. Und noch eine Menge mehr.



[Jan.H.]

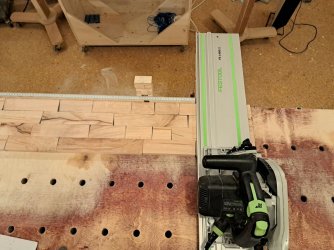

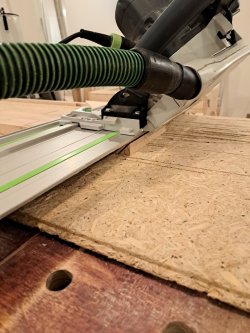

Hab heute angefangen die Gehrungen zu sägen.


Ich habe mir eine Opferplatte untergelegt und Abstandsstücke zum eigentlichen Anschlag benutzt.
Ohne diese Teile hätte ich mir eine zweite Nut in die Werkbank gesägt und zusätzlich in das Scharnier der Führungsschiene.



[Jan.H.]

Fortsetzung.
Endlich bin ich wieder etwas weiter gekommen.

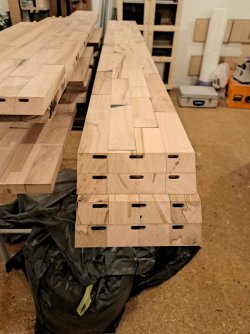

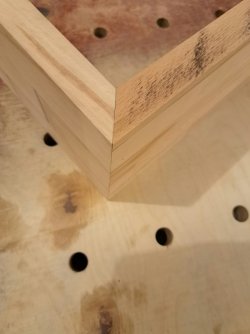

Habe heute angefangen die Dübel in die Gehrungen zu fräsen.


Das ganze passt super.
Morgen geht es weiter.
Ignoriert einfach die dunklen Sägemarken.
Hatte vergessen das ich das falsche Blatt für längs Schnitte drauf hatte.



[Nudelwurm]

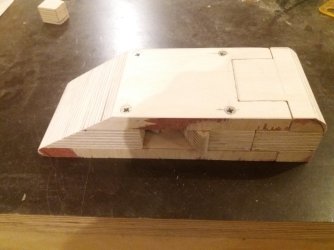

Ist das der Schleifklotz von lets Bastel?



[Jan.H.]

Ist das der Schleifklotz von lets Bastel?

Du meinst den auf dem obersten Bild hier?
Den hab ich auf nem anderen Youtube Kanal entdeckt.
Ich glaub let's basteln hat den später nachgebaut. Das Original ist von jemand anderem.
Mittlerweile gibt es das auch als datei auf thingiverse, zum 3D drucken.



[Nudelwurm]

Ja den meine ich. Muss ich mir auch mal bauen



[Jan.H.]

Funktioniert super.
Es gibt auch eine kleinere Version.
Aber ich glaube den brauch ich nicht zusätzlich.



[Jan.H.]

Es ist nur ein kleiner Schritt für einen Leser aber ein riesen Sprung für den Bastler.
Die restlichen Fräsungen für die Domino's sind gemacht.

Am Wochenende kommt mehr..



[husky 928]

Das Original ist von jemand anderem.

Das ist der SandDevil 3.0 von Milescraft, erhältlich u.a. bei Dieter Schmid.



[Jan.H.]

Nächster kleiner Fortschritt.

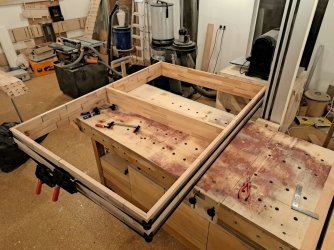

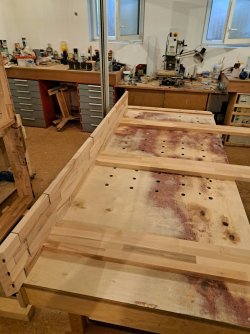

Das Untergestell ist zur Probe zusammengebaut.



[Jan.H.]

Endlich konnte ich weiter machen.
Hatte noch ein paar andere Sachen rund um Haus und Hof zu erledigen.

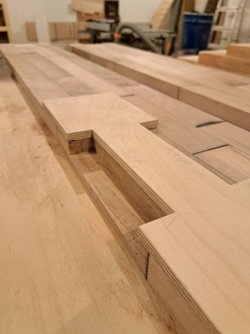

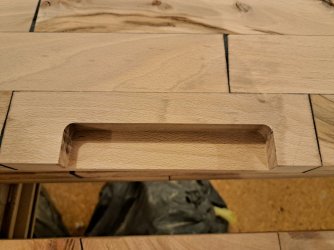

Ich habe mir eine Schablone gebaut um die Taschen für die Querbretter zu fräsen.

Mit der Schablone kann man zwei Größen von Taschen fräsen. Das Brett am Fußteil ist etwas schmaler daher die zweite Größe.





Anstatt die Radien eckig auszustemmen habe ich mich entschieden die enden der Bretter mit einem passenden Radius zu versehen.

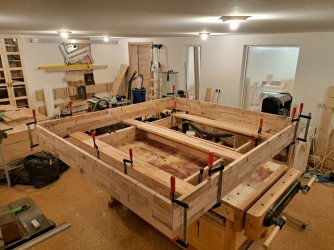

Anschließend konnte ich den Bettkasten zum ersten mal zusammensetzen.





Der nächste Schritt ist Oberfläche.
Schleifen, letzte kleine Löcher füllen und ölen.

Der Teil ist immer etwas nervig.
Aber das Hartwachsöl von Osmo, das ich benutze seit ich meine Garderobe mit LED Streifen gebaut habe, lässt sich super verarbeiten, liefert ne super Oberfläche und feuert das Holz schön an.

Darauf freue ich mich schon.

Schönes Wochenende wünsche ich.



[Jan.H.]

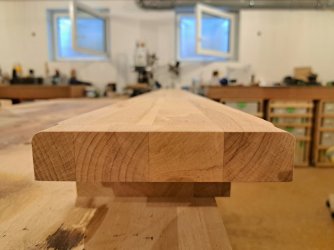

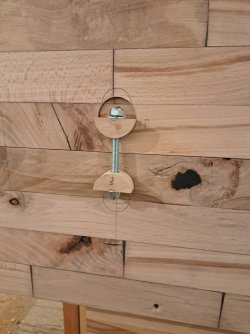

Hab nun das Kopfteil mit Domino's bündig aufgesteckt. Das Kopfteil wird später noch mit eigenbau Arbeitsplattenverbindern befestigt.
So wie hier zu sehen.

https://youtu.be/tvVexiVAhPY?si=LGcWAqpWY8qhmohH



Demnächst kommen die Nachttische dann.



[Jan.H.]

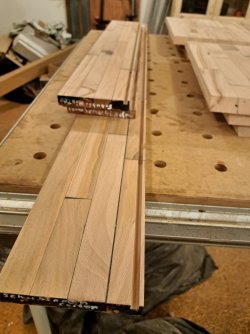

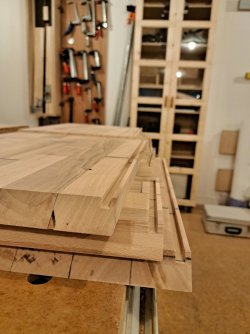

Habe heute wieder erwarten die Zeit gefunden alle Nuten für die Schubladenböden und die Rückwände der Nachttische zu fräsen.



[Jan.H.]

Wieder ein kleiner Fortschritt.

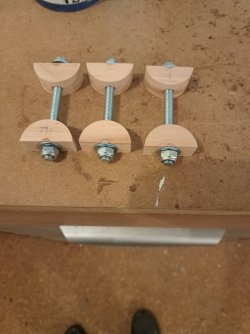

Die angesprochenen eigenbau Verbinder sind fertig.

Nun noch die 8 40mm Bohrungen und die Nuten für die M8 Gewindestangen machen.
Dann ist eine Sichere Verbindung gegeben.



[Nudelwurm]

Nun noch die 8 40mm Bohrungen und die Nuten für die M8 Gewindestangen machen.

Das ist ja ein Klacks



[Jan.H.]

Das ist ja ein Klacks

Das wäre es wenn ich nicht festgestellt hätte das der Forstnerbohrer nicht mehr ganz tau frisch ist.
Den benutze ich halt nur selten und war der Meinung das er noch scharf ist.
Zwar habe ich das Glück einen Werkzeugschleifer im Ort zu haben aber selbst wenn ich ihn heute noch abgeben könnte wäre er erst in ein oder zwei Wochen fertig.
Also mit Muckies anstatt mit scharfem Werkzeug arbeiten und nachher abgeben.



[Nudelwurm]

Oder nur anbohren damit die Begrenzung da ist und mit der Oberfräse in die Tiefe.
