Duplex Gehrungsanschlag

[Michel1984]

Nachdem mir für meine Altendorf F45 noch ein Gehrungsanschlag fehlt, habe ich mich entschieden einen Duplex anzuschaffen.
Vorzugsweise gebraucht, alternativ evtl auch neu.

Jetzt meine primäre Frage in die Runde: Passt ein alter Duplex auf den neuen Schlitten??

Sind noch andere Hersteller dafür interessant?
Habe im BM gelesen, dass es auch einen von MARTIN gibt, der auch auf Fremdfabrikate passt.

Hukobema ist anscheinend auch eine Alternative.

Wie sieht es preislich mit Alternativen aus?
Hat jemand Erfahrungen mit anderen Herstellern?

Selber bauen kommt für mich nicht in Frage.



[magmog]

Guuden,

hier geht es auch recht ausführlich um den Duplex:
https://www.woodworker.de/forum/threads/altendorf-f45-höhenverstellung.113927/



[Holz-Christian]

Servus, schau mal nach Lachner DGA, das ist der Erfinder des Duplex.



[magmog]

Servus, schau mal nach Lachner DGA, das ist der Erfinder des Duplex.

Guuden,

...und der ist zwar ohne Schnickschnack und Strom, aber richtig gut.
Darauf achten, dass die Grundschiene dabei ist!



[Michel1984]

Guuden,

hier geht es auch recht ausführlich um den Duplex:
https://www.woodworker.de/forum/threads/altendorf-f45-höhenverstellung.113927/

Hab ein neues Thema aufgemacht, weil der Anschlag ja eigentlich nur Nebensache war....



[magmog]

Guuden,

gemäß der Überschrift nicht, aber inhaltlich schon recht umfangreich.



[Hermann82_94]

Hätte hier was gefunden...
https://www.ebay.de/itm/LACHNER-Dop...091393?hash=item1f0fdc7181:g:1jcAAOSwpDdU8wFL



[DjMali]

Hi,

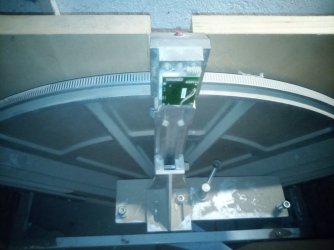

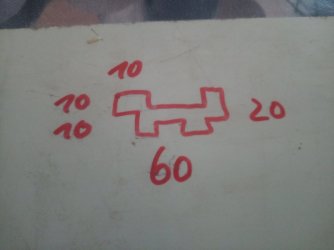

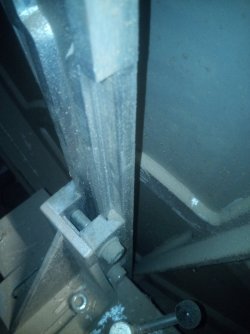

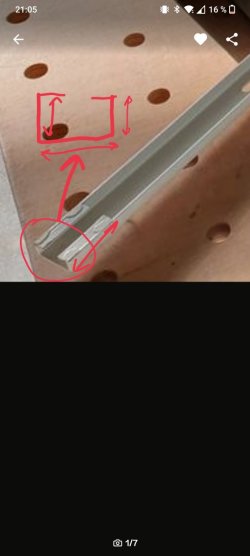

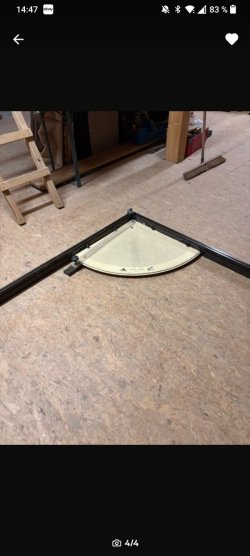

ich habe günstig einen DGA 900 geschossen. Natürlich fehlt leider die Grundschiene. Jetzt würde ich mir sie gerne selber basteln. Könnte mir jemand das Teil mal ausmessen wie in den Bildern dargestellt? Ebenfalls die Dicke der Bleche.

Grüße und danke schon Mal im vorraus.



[Micha83]

Ist das jetzt von Lachner?
Ich kann morgen mal ein Bild machen und messen, bin mir aber ziemlich sicher, das dieses Teil bei mir anders aussieht.
Du meinst doch das Teil, was unten drunter verläuft und sozusagen 90 Grad fest zum Maschinentisch steht?
Grüße Micha



[carsten]

Hallo

den Lachner kann man ja an verschiedene Maschinen adaptieren. Und es gibt meine auch verschiedene Entwicklungsstufen.

Wurde auch für Martin produziert. Und die ersten Format4 hatten auch sehr große Ähnlichkeit



[DjMali]

Ist das jetzt von Lachner?
Ich kann morgen mal ein Bild machen und messen, bin mir aber ziemlich sicher, das dieses Teil bei mir anders aussieht.
Du meinst doch das Teil, was unten drunter verläuft und sozusagen 90 Grad fest zum Maschinentisch steht?
Grüße Micha

Ja genau von Lachner und genau das Teil was du beschreibst. Danke schon Mal für die Mühe.



[Micha83]

War gerade nochmal mit dem Schlafanzug in der Werkstatt.
Es ist eher ein dickes Alu Profil was oben und unten jeweils zwei Höcker hat .



[DjMali]

War gerade nochmal mit dem Schlafanzug in der Werkstatt.
Es ist eher ein dickes Alu Profil was oben und unten jeweils zwei Höcker hat .
Anhang anzeigen 212880 Anhang anzeigen 212881
Anhang anzeigen 212879

Das scheint ein neueres Modell zu sein. Ich habe diesen:



[Schreinersein]

Benutze mal die Suche oder eine Suchmaschine. Ich habe einen älteren an den neuen Schlitten adaptiert und wenn ich das richtig auf dem Schirm habe, auch hier dokumentiert. Musste glaube ich den Nocken abdrehen lassen
edit: habe es gefunden https://www.woodworker.de/forum/thr...f-neuere-f45-montieren-umbau-klemmung.137131/



[Manuel_]

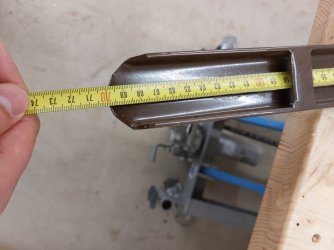

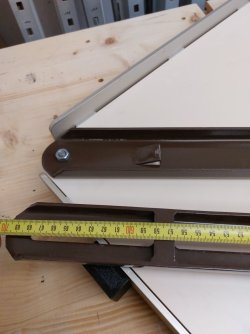

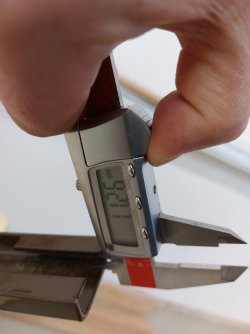

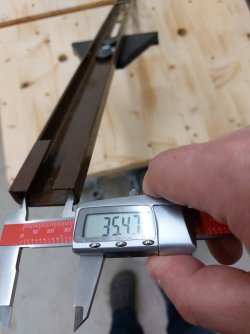

Ich hoffe ich habe richtig verstanden, was du an Maßen brauchst, wenn nicht melde dich nochmal.



[DjMali]

Cool danke für die Mühe. Vielleicht noch die Aussenmaße von dem U Profil. Weil da klemmt es ja.



[Manuel_]

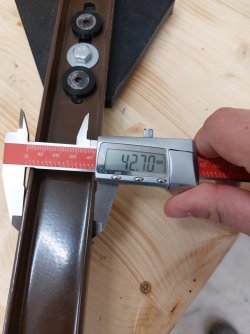

Das ist trapezförmig daher habe ich auch oben die zwei Breiten am Ende gemessen.



[DjMali]

Vielen Dank.
Eins fällt mir noch auf:
Stimmt das Maß wenn ich es so ablese (also Breite von dem Steg, und die Absolute Position)? Könnt mir vorstellen, dass die absolute Position passen muss. Wie dick ist der Steg?

Gruß Marcus



[Manuel_]

Stimmt das Maß wenn ich es so ablese (also Breite von dem Steg, und die Absolute Position)?

Ja, so habe ich das Bild gemeint.

Könnt mir vorstellen, dass die absolute Position passen muss.

Da sollte eigentlich etwas Luft sein, weil dieser Steg am Anschlag selbst in eine schräge, aufgebogene "Nase" eingeklemmt wird und die "Nase" verzeiht automatisch einiges an Spiel.
Wenn er montiert ist, dann ist der Anschlag also über diesen Stelle und die Klemmung am Ende in seiner Position fixiert.

Wie dick ist der Steg?

Sollte die gleiche Materialstärke wie der Rest sein also die 3,25mm.

Du kannst ja auch mal zur Sicherheit messen ob meine Maße zu deiner Aufnahme stimmen, ich weiß nicht ob es da verschiedene Versionen gibt.
Es gibt ja scheinbar auch weiß und braun.



[DjMali]

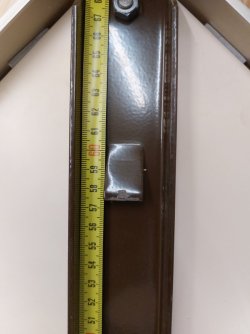

Ist das so bei dir auch so? Vielleicht könnte man das Maß 57.6cm nehmen.



[Manuel_]

Ja, das sieht bei mir grundsätzlich auch so aus.
Wenn ich es wieder in die Werkstatt schaffe (das wird aber vermutlich erst am Wochenende klappen), mache ich das gleiche Bild von meinem Anschlag wie du, dann sehen wir, ob es eine Abweichung gibt.



[DjMali]

Alles klar danke. Wie hast du denn den Winkel gemacht? Ist nicht original oder?



[Manuel_]

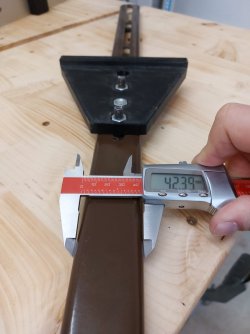

Richtig, der ist nicht original, den habe ich 3D gedruckt, damit er an meinen Schiebeschlitten passt.
Meine Säge hat seitlich eine Stahlschiene an die der Auslegertisch eingehängt wird und in dieser "Nut" sitzt der Winkel spielfrei, so kann ich die Schiene einfach und wiederholgenau an der Säge ansetzen und dann über einen Nutenstein in der "normalen" Tischnut vom Schlitten befestigen.



[Manuel_]

Wie dick ist der Steg?

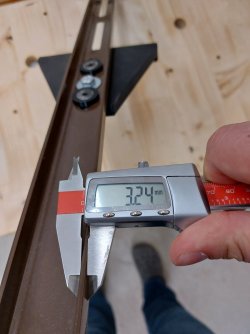

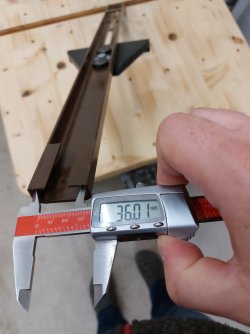

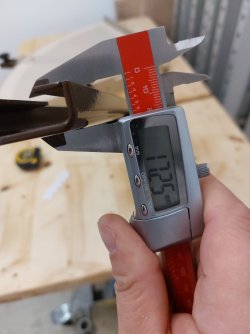

Zur Sicherheit nochmal gemessen, der hat 4mm, und nicht wie ich oben vermutet habe 3,25.

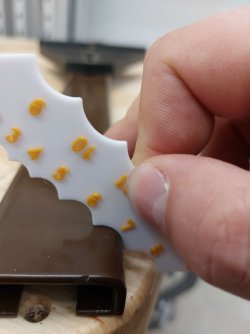

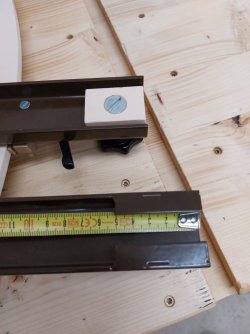

Und die beiden Aufnahmen am Anfang des Profils haben 2,1mm.



[DjMali]

OK danke.

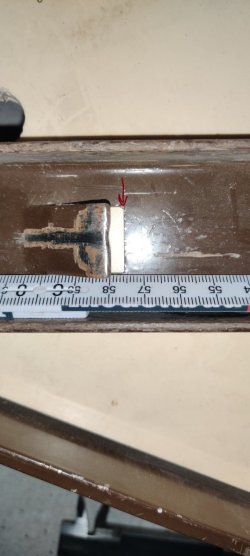

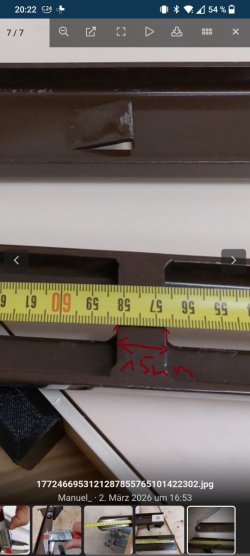

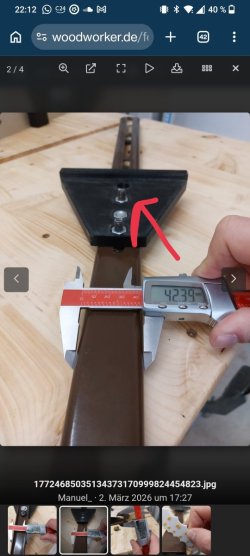

Ist das Maße zur Kante auch 57.6cm wie bei mir? Die Kante der Ausstanzung sieht man bei deinem Bild nicht (siehe Pfeil).
