Technische Fragen zur Radialbohrmaschine Genko 20 atb

[Sire Toby]

Hallo zusammen,
da ich gerne von Profis wie Stefan @PrimaNoctis lerne, habe ich meiner Frau eine Radialbohrmaschine geschenkt - ganz ohne Anlass.
Einige Technische Fragen:
Diese drei übereinander liegenden Inbusschrauben am Gehäuse neben der Pinole-was klemmen oder justieren die?
Pinole oder Gehäuse? Oder noch anders?

An der Kurbel von der Höhenverstellung- was war wohl da original statt dieser Sechskantschraube? Inbus-Flachrund brüniert? Ich hätte es gerne wieder näher am Originalzustand.

Besten Dank und schönen Abend aus dem ziemlich nassen Nordhessen, Tobias



[Mitglied 67188]

hm,

könntest du mir bitte die Tel Nr. deiner Frau geben?
Ich würde ihr im Tausch eine nagelneue KitchenAid anbieten...


hat @Lorenzo nicht die Gleiche?



[Sire Toby]

Ich würde ihr im Tausch eine nagelneue KitchenAid anbieten...

Hahaha… netter Versuch



[Da bin ich]

Schön geputzt hast du sie, sieht doch gleich wertiger aus.
Bei der Kurbel handelt es sich um ein Normteil das bei Maschinen nur so auf einen Vierkant gesteckt wird.
Mit der Schraube verhindert man dass man die Kurbel immer suchen muss.
Denke da kann man alles nehmen zur Befestigung
ich kenn e die Maschine nur von Bildern.
So wie ich vermute wird mit der unteren und oberen Schraube das speil der Pinole eingestellt, die mittlere klemmt dann die beiden.



[Sire Toby]

Schön geputzt hast du sie, sieht doch gleich wertiger aus.

Ja, man erkennt jetzt wieder die grobe Form…. 500ml Harzlöser später…



[mallau]

Bei Lorenz seiner Genko ist eine Inbus Schraube brüniert (keine Flachkopf) verbaut.
Ich habe die abgeholt gehabt für ihn.



[Sire Toby]

Mit der Schraube verhindert man dass man die Kurbel immer suchen muss.

Schon klar, aber wie war das Original?



[Sire Toby]

Bei Lorenz seiner Genko ist eine Inbus Schraube brüniert (keine Flachkopf) verbaut.

Super, danke



[Da bin ich]

Ja wenn es so auf originalität ankommt dann muss aber auf das Gewinde zum einstellen der riemenspannung noch eine mutter ähnlich/ gleich der von der Riemenabdeckung



[mallau]

Hier kannst du es sehen auf den Bildern.

https://www.woodworker.de/forum/threads/vorstellung-werkstatt.110353/page-3#post-1002782

https://www.woodworker.de/forum/attachments/_dsc2557-jpg.141271/



[joergem]

Hallo Toby,
mit den drei Schrauben bestimmst du das Pinolenspiel. Die Äußeren ziehen an, die mittlere gibt den Gegendruck, so wars zumindest bei mir und anschleißend wackelte nichts mehr.
Grüße, Jörg



[PrimaNoctis]

Ich Meine liebste Frau hätte es gerne wieder näher am Originalzustand.

Noch viel lernen du musst, junger Padawan.
Ich geholfen dir habe.


Puh, mit der Sechskantschraube ist die aber übel verbastelt. Gib sie lieber Martin.
Die KitchenAid hat er sicher mittlerweile auch schon geputzt und damit nachgezogen.

Vorteil: Danach kannst du deiner Frau was in angemessener Größe spendieren. Aber immerhin ein guter Anfang.


@Macchia Hab schallend gelacht. Grandios.



[Mitglied 67188]

zu der KitchenAid leg ich noch meine TBM 25 von Bernardo oben drauf
die kann sogar Löcher in Donuts bohren.

...ich geh mal Kartons suchen...



[joergem]

An der Kurbel von der Höhenverstellung- was war wohl da original statt dieser Sechskantschraube? Inbus-Flachrund brüniert? Ich hätte es gerne wieder näher am Originalzustand.

Ah, im Original wars bei mir eine Rosettenscheibe mit Schlitzschraube.



[KaiX0]

die kann sogar Löcher in Donuts bohre

Wichtige Ergänzung: der Donut-Senker! Die down-cut Variante bringt super Ergebnisse...



[joh.t.]

Die Instanz ist @Dietrich .
Bei Woodworking. Da gibt es umfangreiche Fotostrecken.
Gucke morgen bei meiner nach.



[Lorenzo]

Was neues kann ich auch nicht beitragen. Bei mir war an der Kurbel, wie von Malte schon berichtet, eine Inbusschraube. Die 3 Schrauben sind für die Einstellung vom Pinolenspiel.

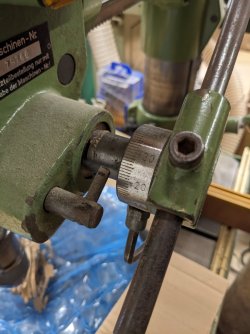

Magst du mir mal ein Foto von deinem Tiefenanschlag machen? Ich bin mir zwar recht sicher verstanden zu haben wie das mal gedacht war, und ich hab, trotz eines fehlenden Teils, die Möglichkeit mit Tiefenstop zu arbeiten, aber es is bisschen umständlich..




Glückwunsch zu der Maschine, sehr häufig tauchen die nicht auf.



[Sire Toby]

Danke Euch allen. Tatsächlich wäre ich sehr interessiert daran, wie das mit dem Pinolenspiel funktioniert.



[Sire Toby]

Noch viel lernen du musst, junger Padawan.
Ich geholfen dir habe.

Das war genau die Antwort, die ich befürchtet habe… ich muss dringend mit Deiner und maccias Frau reden…



[joergem]

Hallo Lorenz,
das sollte sich bei dir mit einem auf die Welle passenden Stellring machen lassen. Wenn du die Schraube gegen eine längere mit Hülse tauscht, hast du auch den Anschlag für die Umdrehungsbegrenzung.
Gruß, Jörch



[Sire Toby]

Magst du mir mal ein Foto von deinem Tiefenanschlag machen? Ich bin mir zwar recht sicher verstanden zu haben wie das mal gedacht war, und ich hab, trotz eines fehlenden Teils, die Möglichkeit mit Tiefenstop zu arbeiten, aber es is bisschen umständlich..

Fotos folgen..



[Oloide]

Hallo Toby ,
das Pinolenspiel funktioniert bei meiner Gillardon so : Mit den zwei äußeren Schrauben kannst du den Schlitz enger stellen und die mittlere Schraube bewirkt das Gegenteil , sie drückt den Schlitz auseinander , kontert also die äußeren Schrauben .
Das richtige Einstellen der drei Schrauben ist eine Tüftelei , ich würde da erst rangehen wenn es schon zu viel "Luft" in der Passung gibt , und dann auch nicht zu eng stellen . Die guten alten Maschinen haben diese Einstellmöglichkeit , bei den heutigen "Baumarktteilen" spart man sich den Einstellschlitz .....
Glückwunsch zur Genko und Grüße ,
Andreas



[Sire Toby]

Ah, ok. Das ergibt Sinn. Danke für die Erklärung.



[teluke]

Darf ich fragen was Du für das Schätzchen bezahlt hast?
So eine hätte ich auch gerne.



[joh.t.]

Gucke ja immer.
Ca 600 -1500 beim Händler.
Auch nach Zustand.
