Statik/Umsetzbarkeit Hochbettplanung

[Elmarlomon]

Guten Abend liebe Community,

ich plane aktuell ein Hochbett in meine Wohnung zu bauen, um meinen Wohnraum zu maximieren.
Ich hätte Rückfragen zur Statik des Konstrukts und ein Erfahrungswert (soweit bewertbar) zu Einbaumöglichkeiten.
Generell soll es ein Hochbett auf ca. 2m Höhe sein, welches einerseits auf vier Stützen(Liegefläche flexibel zwischen 2.00x1.40 bis 2.20x1.80) und an den zwei tragenden Wänden an Stützen und dem jeweiligen Längs- und Querbalken befestigt werden.
Damit möchte ich erzielen, dass etwas Eigengewicht und die Nutzlast vom Dielenboden im Altbau reduziert werden. Hier die 1. Frage: denkt ihr, dass dies so möglich wäre oder die Belastung auf dem Boden zu hoch wäre?
Frage 2: Sind die Querstreben notwendig (blaue Markierung Bild 1) oder gar ein weiterer Querbalken am Stützenfuß (grüne Markierung Bild 1)?
Auf den jeweiligen Stützen sollen die Längs- und Querbalken per Eckblatt verbunden werden.
Zusätzlich plane ich an einer der Wände ein Regal, welches zwischen Bett und Wand stehen soll, um Stauraum zu schaffen.

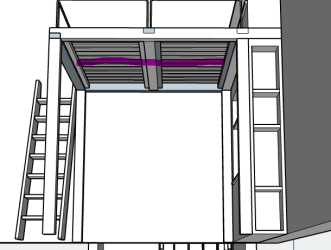

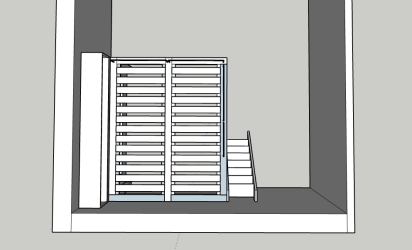

Ich habe mich noch nicht entschieden, ob ich bei einer Art Lattenrost bleiben möchte, die auf Leisten, die parallel zu den Längsbalken befestigt sind, aufgesetzt werden. Ich denke dass ich noch einen weiteren Querbalken in die Mitte setzten muss (Lila Markierung Bild 3). Gerne auch hier eine Meinung zu.
Aktuell plane ich die Stützen und Balken auf 10/10 oder 12/10. Für den Lattenrost sind aktuell 2.5cm Höhe und 10cm breite.
Was haltet ihr von dieser Planung? Was würdet ihr verbessern? Habe ich wichtige Informationen vergessen, dann bitte ich um kurzen Hinweis.
Ich freue mich auf eure Tipps.

Liebe Grüße
Elmarlomon



[Martin45]

Material hochkant verbauen. Trägt hochkant wesentlich mehr als flach.
Mein Bauchgefühl würde es ordentlich an den 2 Wandseiten andübeln und dann auf deine bunten Linien verzichten.
Nur den "freien" Ständer würde ich auf dem Boden irgendwie in seiner Position fixieren. Kleiner Dübel, 2 kl. Schrauben o.ä., die später bei ggfs. Demontage nicht groß auffallen.



[Elmarlomon]

Danke für deine Rückmeldung. Kannst du mir kurz Erläutern, was du mit hochkant statt flach meinst? Also über welches Bauteil wir reden.



[Dale_B_Cooper]

wenn du den hohen "Rausfallschutz" durch einen etwas "höheren" Rahmen ersetzen würdest, würde das ganze Kunstwerk deutlich weniger durchbiegen. Du baust die Bretter gerne mal flach ein, das Material biegt quasi entlang der schwachen Achse. Das ist suboptimal, vermutlich meinte @Martin45 das.

Wenn du ein Brett entlang der Biegerichtung aufdoppelst, wird es 8 mal so steif. Quer zur Biegerichtung nur doppelt...

An der Wand befestigen ist eine sehr gute Idee, nicht zum Entlasten in z, sondern dagegen, dass das ganze Ding sich parallelogramm-mäßig verformt. Dann brauchst du auch keine so großen türkisfarbenen Diagonal-Streben mehr.



[hannes90]

Die lila Strebe kann meiner Meinung nach entfallen. Balken, wie bereits angemerkt, hochkant einsetzen. Die blaue Strebe an der Wandseite kann meiner Meinung nach entfallen, wenn an der Wand ordentlich verdübelt wird. Für die Stütze vorne links im Raum sehe ich 2 Optionen das besser zu machen: Mit Kette / Seil an einem stabilen (!) Deckenhaken befestigen - habe ich in der Betondecke bei einem Freund so gemacht, hält, wenn die beiden Wandseiten ordentlich in der Wand befestigt ist. Die trägt aber nur in X und Y - Z übernimmt immer noch voll der Boden und die Stützsäulen.
Bei meinem früheren Hochbett habe ich die Streben im Kopfbereich vermieden, indem ich den Pfosten nach oben verlängert und die diagonalen dann von der Schlafebene nach oben gezogen habe. verzichten kannst du darauf meiner Meinung nach nicht, da dir die Stütze ansonsten zu leicht zur Seite wegknickt.



[Dale_B_Cooper]

Die blaue Strebe an der Wand hatte ich gar nicht gesehen - ja: weg damit.

Für die Stütze vorne links im Raum sehe ich 2 Optionen das besser zu machen: Mit Kette / Seil an einem stabilen (!) Deckenhaken befestigen - habe ich in der Betondecke bei einem Freund so gemacht, hält, wenn die beiden Wandseiten ordentlich in der Wand befestigt ist. Die trägt aber nur in X und Y - Z übernimmt immer noch voll der Boden und die Stützsäulen.

Mit "die trägt nur in X und Y" meinst Du die Wandverankerung, oder? Dann sehe ich das genauso..

Mit der Kette den Pfosten entlasten? Warum? Mach der einfach einen etwas größeren Fuß, wenn es denn wirklich sein muss. Oder halt mehrere Ketten und gar keinen Pfosten, das wäre wirklich schick.. Müsste man aber wohl überschlagen, wie das hält.



[NOFX]

Du brauchst definitiv keinen zusätzlichen (lila) Balken.

Auf keinen Fall so Überblatten (in der Mitte, wo das größte Biegemoment ist) wie im dritten Bild dein mittige Längsbalken zwischen den Lattenrosten sondern entweder mit Zapfen oder mit mehreren massiven Runddübeln.

Die Maße reichen völlig, ein normales Bett wird ja auch mit z.B. 12x3 cm² als Längsbretter klar, wenn du dir die einfachsten Konstruktion, die man so kaufen kann anguckst.



[hannes90]

Die blaue Strebe an der Wand hatte ich gar nicht gesehen - ja: weg damit.

Mit "die trägt nur in X und Y" meinst Du die Wandverankerung, oder? Dann sehe ich das genauso..

Mit der Kette den Pfosten entlasten? Warum? Mach der einfach einen etwas größeren Fuß, wenn es denn wirklich sein muss. Oder halt mehrere Ketten und gar keinen Pfosten, das wäre wirklich schick.. Müsste man aber wohl überschlagen, wie das hält.

Ich meine: Den Balken weglassen und den Punkt mit Seil / Kette an der Decke befestigen. Dann steht kein Pfosten im Raum.
Das X und Y bezieht sich auf eine ordentliche Verankerung in der Wand, ja.
