Hallo zusammen,
Meine Frage ist vielleicht etwas OT aber wir haben hier ja auch schon mehrfach Leuten geholfen, die abseits vom Holz ein Problem hatten.
Nun habe ich selber ein Problem zu lösen.
Hintergrund

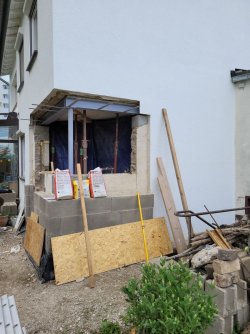

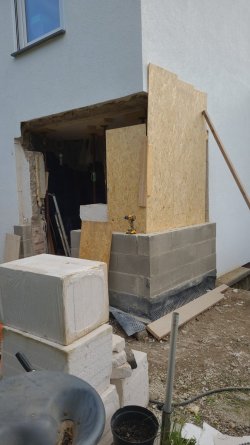

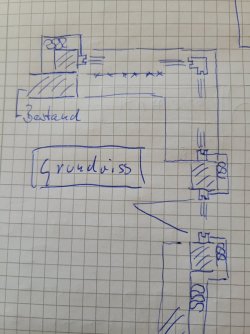

Wir haben eine Hausecke im Altbau. Die soll Fenster/Terrassentür weichen.
Also 2 Fenster 90 Grad gekoppelt, die Terrassentür ist separat.

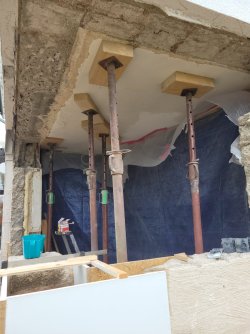

Abgefangen wird das durch 2 HEA Träger mit Stütze in der Ecke. Damit das Fenster etwas Abstand zur Stütze hat, haben wir eine zweite Mauerebene aussen vorgesetzt in die die Fenster eingesetzt werden.
Jetzt fehlt für die Fenster natürlich ein oberer Abschluss.

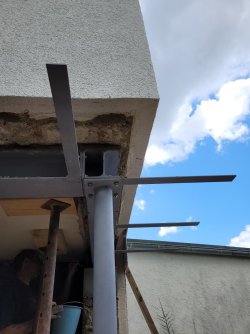

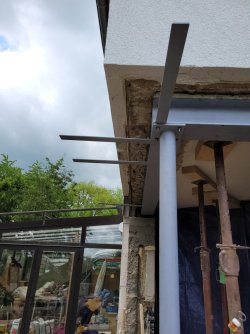

Der Metaller hat an den HEA Konsolen geschweißt. Auf die soll ein KVH (oder Leimbinder besser?) kommen. Unterseite bündig mit den Konsolen, die ich dafür ausfräse.
Ich habe 3 gemauerte Säulen wo der Holzbalken aufliegt. Den würde ich verübeln wobei des nicht einfach ist beim KLB der ja recht hohl. Gerne Tipps hierzu.

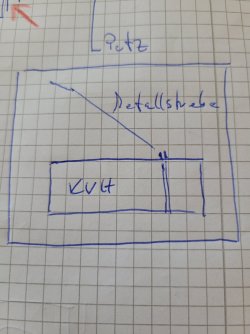

Schwachpunkt ist die Ecke. Da wollte ich von unten mit einer Schraube durch den Balken und oberhalb zieht mir der Metaller nochmal eine Traverse zum HEA und ich hab quasi ein Dreieck. Oder wir verschrauben eine Metallplatte oben. Da muss ich mit dem Metaller drüber reden. Kriegen wir hin. Evtl. Auch mit Schraube an der Verbindung KVH.
Der Rolladenkasten ist 16. Deswegen auf den KVH noch ein Balken.
Die Frage ist, wie bilde ich da die Ecke aus? Revision des Rolladenkastens ist von unten. Ziehe ich den Rolladenkasten 2 cm runter in den Fensterrahmen und dichte mit Silikon ab?
Behandele ich den KVH?

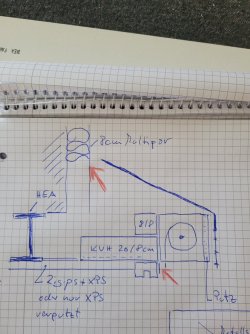

Größtes Fragezeichen ist jedoch der Bereich zw. HEA, KVH und Abdeckung. Muss ja irgendwie gefüllt und abgedeckt werden.
Evtl. Hinterlüftet. Glaswolle oder steico holzfaser?

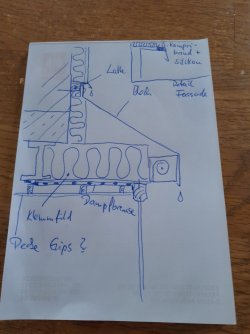

Abdeckung mit gekantetem Blech? Dann müsste man eine Unterkonstruktion haben. Evtl. Ein paar Streben mit Neigung, darauf OSB. Lattung zum hinterlegten und final gekantetes Blech. Dann brauch ich aber auch eine Lüftungsöffnung am wandabschluss.
Wie gestalte ich den Wandanschluss? Die Fassadendämmung existiert bereits. Müsste ggf. eingeschnitten und angepasst werden.
Innen dachte ich mir eine XPS Platte unter KVH und HEA und darauf dann Rigips oder Holz oder irgendeine Deckenbekleidung. Der HEA wird mit Glaswolle oder Steico ausgefüllt, XPS Platte oder Jakoboard und bündig mit Wand verputzt.
Ich hoffe das einigermaßen verständlich erklärt zu haben und freue mich über Vorschläge
