Ersatzteil Nachbau für Mafell Monika gesucht

[cebewee]

Der wird dich fragen, welches Gewinde die Spindel hat... TR14x? , und die Dicke der Scheibe fehlt auch noch...
Alles andere ist pillepalle, das mach ich in der Kellerwerkstatt. Kompliziert ist nur das Gewinde.

Die Scheibe links? Habe ich jetzt nicht ausgemessen, kommt aber auch nicht so drauf an



[Carstensen49]

Habe mit der Firma auch schon die von Euch erwähnten Alternativen besprochen. A nur Bohrung oder B Bohrung und rotguss gewindemutter einpressen. Ich habe gerade testweise und als Plan B mal zwei verschiedene Muttern bei Ebay bestellt. Bin mir beim Gewinde eben aber nicht sicher ob nach DIN 103 oder DIn 380. Mal sehen was die am Montag dann sagen. Warum die das nicht fräsen oder so weiß ich natürlich nicht.



[FredT]

Nicht einpressen, einfach ein simples Schweißteil draus machen: Zwei Muttern aus Stahl mit einem Rohrabstand justieren, dß das Gewinde nicht klemmt und verschweißen... Dazu braucht man noch nicht einmal große Maschinentechnik, denn es sind alles einfache Rund- oder Blechteile, die mit Flex oder Feile bearbeitbar sind... Nur manueller Aufwand und ein wenig Schweißkenntnisse, die auch ein Metallbauer einbringen kann.



[Kerstenk]

solange das Gewinde der Mutter noch OK ist und es nur um den abgebrochenen Bolzen handelt, würde ich das Teil nicht neu machen. Den Rest des Zapfen auf der Drehbank auch noch weg machen, dann eine Scheibe drehen die in den Ausschnitt passt und den Zapfen. Die beiden Teile in einer Kombination Kleben und Schrauben wieder verbinden. Das Teil könnte man im Grund wieder Kunststoff (POM) oder Alu fertigen.
Einen Gewindeschneider dafür, wenn es ihn gibt, ist kein günstiges Vergnügen, Umbau auf ein anderes Gewinde auch mit viel Arbeit verbunden, eine Reparatur ist dabei ausreichend.



[SchweißerSchnitzer]

Alles gut @FredT , du bekommst den Auftrag ja, sobald wir wissen, welche Mutter passt (Späßle)
Im Ernst: Wenn es einer von uns machen kann, können wir ihm ja was dafür geben.



[SchweißerSchnitzer]

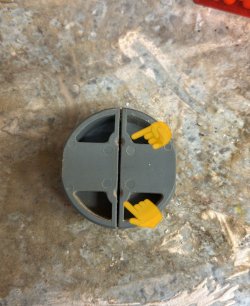

Hat einer von euch ne Idee, wozu diese kleinen Schrauben sind, die in diese Führungsmutter eingedreht sind?

Bei mir sind da 2.

Beim Foto des TE fehlen die.



[Manuel_]

Wenn ich mir die Bilder ansehe, würde ich sagen die drücken das Plastik auseinander um die "Mutter" spielfrei auf der Gewindestange einzustellen.



[Kerstenk]

Alles gut @FredT , du bekommst den Auftrag ja, sobald wir wissen, welche Mutter passt (Späßle)
Im Ernst: Wenn es einer von uns machen kann, können wir ihm ja was dafür geben.

wenn schon neu machen, warum nicht 3D Druck, ist doch auch nur in Kunststoffteil.



[SchweißerSchnitzer]

Drucken wurde auch schon genannt. Wir sind ja noch auf der Suche nach der "besten" Lösung (machbar, bezahlbar, ...). Viele Wege führen nach Rom. Auch externer 3D Druck kann viel Geld kosten, wenn man nicht einen Kumpel/Foristen/etc hat, der das als Hobby macht. Darum die Idee der Sammelbestellung.



[SchweißerSchnitzer]

Wenn ich mir die Bilder ansehe, würde ich sagen die drücken das Plastik auseinander um die "Mutter" spielfrei auf der Gewindestange einzustellen.

Und müsste ein Nachbau (aus Metall) das auch können? Wäre ja ggfs noch n Aufwand.



[Manuel_]

Ich kenne die Säge und ihre Toleranzen nicht, daher kann ich nur spekulieren.
Wenn es bei manchen bisher schon gefehlt hat, dann muss es vermutlich nicht sein gerade, wenn das Gewinde frisch und sauber geschnitten ist.
Das wäre aber ja kein großes Problem das nachträglich umzusetzen, zwei kleine Bohrungen und dann mit der Handsäge schlitzen ginge auch beim Teil vom Schlosser noch.

Grundsätzlich bin ich aber bei @Kerstenk das war bisher Kunststoff daher würde ich das als 3d Druck machen. Vermutlich trotzdem das Gewinde von Hand schneiden, damit es schön sauber ist. Oder mit lucken in die man Metallmuttern einkleben kann.
Der Vorteil vom 3D Druck wäre imho, dass es dauerhaft verfügbar ist und wenn man mal die Konstruktions Arbeit gemacht hat lässt es sich sehr günstig reproduzieren.
Wäre wesentlich günstiger als die Fertigung beim Metaller.



[Kerstenk]

Oder mit lucken in die man Metallmuttern einkleben kann.

genau, könnte man zB hier kaufen, gibt es in allen Größen, einfach gleich eine neue Spindel nehmen, die ist deutlich günstiger wie ein Gewindebohrer.
Ich würde erst es versuchen wieder zu reparieren, wie oben beschrieben, oder 3D, wenn ich sehe was da heute möglich ist, sollte das ohne einkleben gehen.



[FredT]

Eine notwendige Ursachenforschung zum Teilversagen fehlt aber noch und wäre vlt für die Materialauswahl nicht ohne Bedeutung... //

Um bei @Kerstenk zu bleiben: Komplettersatz mit neuer Spindel und Langmutter, dazu Spindel gleich noch mit Faltenbalg versehen und geeignete Langzeitschmierung einbringen... Die Blattverstellung wäre wohl lebenszeitendlos



[SchweißerSchnitzer]

würde ich das als 3d Druck machen.

jau, würden tät ich das ja auch, wenn ich n 3D Drucker hätte, wenn ich Zeit hätte, wenn...
Aber bisher haben wir halt noch keine Schnittmenge gefunden von Leuten die A) das Problem haben, eine Lösungsidee haben, C) die handwerklichen Möglichkeiten für B haben, D) Zeit und Bock haben es umzusetzen.
Darum mehrere Ansätze (Metallbauer, Mutter, Drucken,...), damit 1 vielleicht was wird.

Eine notwendige Ursachenforschung zum Teilversagen fehlt aber noch und wäre vlt für die Materialauswahl nicht ohne Bedeutung... //

Zumindest beim TE scheint ja recht eindeutig, dass das Führungsteil 97/98 gefehlt hat und drum der Zapfen an der Mutter auf der Blechkante entlangfuhr und quasi abgesägt wurde.
