Ein paar Fragen zu dem neuen Frästisch von Guido Henn

[carsten]

Hallo

Nein. Vollkernplatten haben ja auf beiden Seiten Sichtdekor. HPL als 0,8 mm ist auf der Rückseite unbeschichtet und kann mit Weißleim aufgeleimt werden. Funktioniert bei Dekorbeschichtungen nicht.
Ich würde die auch nicht aufleimen, sondern Schrauben, beim Leimen müssten beiden Seiten gleich behandelt werden.
Ich würde aber auch eine Arbeitsfläche nicht stückeln.



[leichtbeton]

Hey carsten, vielen Dank für deine Antwort. Auf der Rückseite wäre Schrauben ja kein Problem. Aber auf der Arbeitsfläche wollte ich das eher nicht.
Wenn ich das jetzt richtig verstehe, wird eine HPL Platte mit 8mm nicht funktionieren, auch wenn ich eine Seite anschleife und dann mit kontaktkleber die angeschliffene HPL und die sperrholzplatte verkleben?
Stückeln bräuchte ich nicht. Die Reste die ich habe sind 750mm x 2800mm. Von daher hätte sich das schön angeboten.



[carsten]

Hallo

Kontaktkleber sollte funktionieren. Anschleifen hauptsächlich als Entfernen von Dreck und sonstigem was stören könnte. Beim Maschinentisch einer alten Plattensäge haben wir die neuen Platten einfach mit doppelseitigem Klebeband aufgeklebt. Kanten von der Vollkernplatte sauber fasen.



[leichtbeton]

Dankeschön. Kanten wollte ich vorher als Einleimer aus dem gleichen Material machen. Die eher mit Weißleim oder auch kontaktkleber?



[hennerich]

Du @Guido, eine kurze Frage zum Frästisch bzw. zu dem Anschlagbacken.
"Andere Leute" nutzen solches Konstruktionsprofil für die Backen. Wenn ich mir jetzt das Herstellen der Backen aus dem Multiplex plus HPL spare und dieses Profil stattdessen an den Fräsanschlag schraube, ist die Konstruktion doch ebenso stabil wie deine.
Hattest du bewusst auf sowas verzichtet oder gibts noch andere Argumente für deine Bauweise?

Ich bin gerade dabei mir mein Exemplar mit ein paar kleinen Änderungen zu konstruieren. Bei mir soll mein Makita Systainer in die Mitte passen und die Höhe des Frästisches soll mit meiner Hobelbank fluchten.

Danke schön und Grüße
Henri



[FredT]

Ich denke, die Einfachheit sollte überzeugen, mit Material zu arbeiten, was ohnehin in der Werkstatt vorliegt. Natürlich kann man immer eine oder mehrere Stufen im Niveau steigen, aber das ist ja nicht das Thema. Auch einer technologisch-statischen Veränderung tut das keinen Abbruch.



[Guido]

Du @Guido, "Andere Leute" nutzen solches Konstruktionsprofil für die Backen. Hattest du bewusst auf sowas verzichtet oder gibts noch andere Argumente für deine Bauweise?

Hallo Henri,

was mich an diesen Profilen stört ist die Menge an Nuten. Wenn es nur eine in der Mitte wäre, würde ich die sicher auch einsetzen, aber so kann's dir passieren, dass du z. B. einen Falz fräsen möchtest und - wenn du Pech hast - genau mit der abgefrästen Kante in der Nut landest. Wie gesagt, ich mag lieber schöne durchgehende Anschlagflächen mit höchstens einer T-Nut mittig. Ich mag so etwas übrigens auch auf meiner Tischfräse und habe daher keinen Aigner Integralanschlag, sondern den von Panhans/Hokubema (der wohl ursprünglich von der SUVA aus der Schweiz stammt - wer hast erfunden?... ).

LG Guido



[Alceste]

solches Konstruktionsprofil

ist halt evt. nicht plan (war bei mr so) und dann hängst du mit deinem Werkstück an den Backen fest oder Fräst dir huppel rein. @heiko-rech nutzt ein wesentlich teurees von Magswitch meine ich.



[FredT]

Aber nichtplan ist ein Fertigungsmangel...



[Alceste]

das hab ich mit dem Verkäufer auch diskutiert aber er meinte das entspräche den Toleranzen, hat anscheinend auch was damit zu tun dass das Zeug so dünn ist



[FredT]

Dann wird der Preis von Magswitch wohl seinen Grund haben.



[FredT]

... (doppelt)



[Alceste]

Dann wird der Preis von Magswitch wohl seinen Grund haben.

ja das hat auch eine entsprechende Rückfrage an Heiko bestätigt. Ob es das einem Wert ist, ist die andere Frage. Ich hab meinen Anschlag dann aus Spanplatte beschichtet gebaut. Ich mach die "ernsthaften" Fräsungen allerdings auch auf der Tischfräse und nicht mehr auf dem Frästisch.



[hennerich]

Ich hab bei Magswitch zwar nichts dergleichen gefunden, tendiere jetzt aber in der Tat wieder zu Guidos Variante. Mein Problem ist nur, dass ich in meiner Gegend keine Tischlerei finde, die mir HPL beschafft und aufkleben möchte. Der eine meinte, das mache nur die Industrie mit Presse. Der andere hat sich nicht zurückgemeldet. Ein bis zwei hab ich noch auf der Anrufliste. Mal schauen...



[TomfromMuc]

Die Kleinfläche für den Anschlag kann man mit Zulagen und Zwingen verleimen, da braucht es keine Presse. Viele Schreiner haben Abfall / Reststücke von Schichtstoff, mehr braucht man nicht (war hier schon öfter ein Thema) Könnte mir gut vorstellen, daß Dir das einer aus dem Forum gibt. Ich habe meine Anschläge auch aus MPX nach dem Vorbild @Guido gebaut, 2 lagig und natürlich beidseitig HPL. Du wirst begeistert sein
Viel Erfolg beim Projekt, LG Tom



[Mues_Lee]

Es gibt auch Designprofile mit geschlossenen Nuten. Von Kitz gibt es auch allseitig geschlossenes Profil und ein dazu passendes Werkzeug wo man nur den Bereich rausbricht den man braucht.

Hier mal paar Beispiele.

https://www.dold-mechatronik.de/Designprofile-30-I-Typ-Nut-6
https://www.dold-mechatronik.de/Aluminiumprofil-80x16S-I-Typ-Nut-8
https://www.dold-mechatronik.de/Designprofile-I-Typ-Nut-8



[Alceste]

Viele Schreiner haben Abfall / Reststücke von Schichtstoff

gibts auch bei bauhaus



[hennerich]

gibts auch bei bauhaus

Nicht verfügbar bei mir im 200km Umkreis und auch online nicht bestellbar. Toom und Hellweg haben dazu nichts und auch bei Hagebau finde ich nichts.



[Alceste]

schau mal hiernach: https://www.bauhaus.info/metalleffe...MMOnlwlp8OXtHjRtKJlLCQdWAvTNei7MaAgFcEALw_wcB

Bei mir frag ich beim Zuschnitt dediziert nach Resten. Ansonsten wo kommst du her? Ich kann dir das gerne zuschicken die Teile sind ja nicht so groß.



[hennerich]

Ich hab heute noch mal 3 Anfragen in "einen größeren Umkreis" gesendet (bis 70km).
Ein Feedback hab ich direkt bekommen, die Firma möchte 310€ netto für die komplette Platte und die Anschlagbacken. Alle 3 Teile sind dabei bereits fertig verleimt bzw. verklebt, so dass ich sie verbauen bzw. die Nuten einfräsen kann.



[Alceste]

das wäre mir viel zu teuer. Als Platte nimmst du eine Küchenarbeitsplatte und die Backen machst du dir selbst. Das HPL schneid ich dir zu und schicks dirfür Umme zu. 300 Euro für sowas!? WTF!?



[Mues_Lee]

Ich hab das MPX und Siebdruckplatte für meinen Frästisch fertig zugesägt online bestellt (was eh schon teurer ist) und war bei rund 120 € wenn ich mich recht erinnere.



[hennerich]

Ich hab das MPX und Siebdruckplatte für meinen Frästisch fertig zugesägt online bestellt (was eh schon teurer ist) und war bei rund 120 € wenn ich mich recht erinnere.

Achso, wenn ich mir das MPX (nur für Platte und Backen) bei einem Online Plattenhandel ordere, kostet das alleine inkl. Versand schon knapp unter 150€



[Mues_Lee]

Ja mein Frästisch ist ne kleinere Bauart. 400x500 mm Tischgröße.

Ich bestelle als bei Auprotec, war der günstigste den ich bisher gefunden habe.



[leichtbeton]

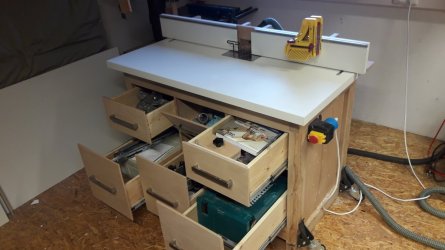

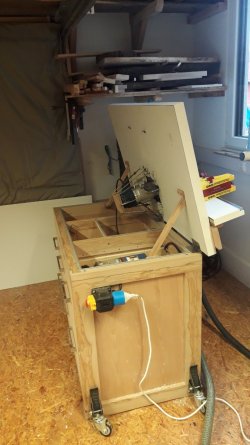

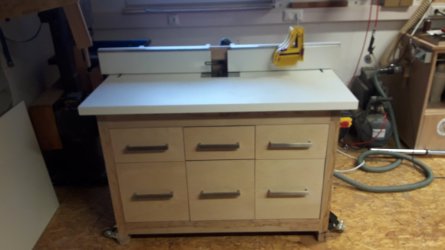

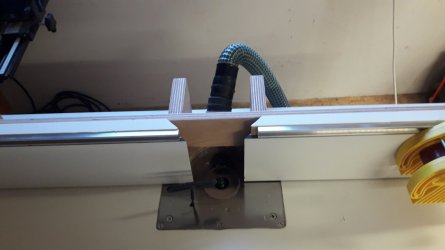

Vielen Dank für die vielen Anregungen und Hilfen hier. Der Frästisch ist nahezu fertig (ganz fertig wird er sicher nie). Nut vorne für den Queranschlag fehlt noch und die Feineinstellung nach dem Vorbild von Guido Henn. Ist wirklich klasse damit zu arbeiten. Ein Luxus den ich nicht mehr missen möchte.
Lieben Gruß
