Fräser Einlegeplatte

[mars85]

Hallo,
es wird langsam Winter und nun möchte ich mal meine Sauter ELP und Frästisch angehen.
Für die Sauter ELP wird ja auch der Fräser und die Schablone angeboten aber das sollte doch auch mit einfachen Mitteln funktionieren.
Für die Schablone kann man ja aus Plattenresten etwas bauen aber ein bündig Fräser (mit Anlaufring am Schaft oben) habe ich nicht.

Den Fräser hier im Link würde ich dazu bestellen wollen (Systemshop24) - der ist doch passend?
eintauchen geht ja damit
https://www.ebay.de/itm/364234152763



[elchimore]

Hallo Schokoriegel,
nimm lieber den der hat ne kürzere Arbeitslänge..... Da muss dann die Schablone nicht so dick werden, frag nicht woher ich das weiß
Falls du hier in der Nähe wohnst kannst du dir die Schablone auch von mir ausleihen (den passenden kurzen Fräser müsste ich auch noch irgendwo haben......).
Grüssle Micha



[mars85]

danke für den Link aber eintauchen geht doch nicht mit meinen+deinen verlinkten

"mögliche Einbohrverfahren:
Axiales Einbohren nicht möglich"



[Helibob]

Wenn du die Schablone eh vor hast, selbst zu machen, wäre Kopierhülse auch möglich.

Mal abgesehen, dass es bei mir bei dem Fräser "ausverkauft" anzeigt, ist es doch möglich schonmal vorab etwas weiter innen ein "Loch" zu schaffen. Auch schräges eintauchen, sollte theoretisch machbar sein - der vollständighalber erwähnt.

Gruß Matze



[ChrisOL]

Der Durchmesser vom Fräser muss zum Radius von der Ecke der Platte passen. Dann wäre ich auch bei Kopierring mit Schablone.



[mars85]

Kopierhülsen habe ich auch nicht, der Fräser mit Anlaufring wäre die erste Wahl (leider sind die beiden aktuell Ausverkauft)
ja mit Vorbohren oder einen Ausschnitt austragen wäre da die andere Lösung (Material muss ja dann für die Einlegeplatte eh weg)



[elchimore]

danke für den Link aber eintauchen geht doch nicht mit meinen+deinen verlinkten

"mögliche Einbohrverfahren:
Axiales Einbohren nicht möglich"

musst du ja auch garnicht, du machst erst den Ausschnitt mit der Stich oder Tauchsäge (oder nem langen tauchfähigen Fräser (und Kopierhülse) und fräst dann mit dem Bündigfräser nur den Falz........

Der Durchmesser vom Fräser muss zum Radius von der Ecke der Platte passen. Dann wäre ich auch bei Kopierring mit Schablone.

.... das macht er (fast), die Sauter Einlegeplatte hat r6 und der Fräser D12,7 bisschen Luft brauchts eh, hat bei mir ganz gut gepasst........
Grüssle Micha



[Astlochfräser]

Den Fräser hier im Link würde ich dazu bestellen wollen (Systemshop24) - der ist doch passend?
eintauchen geht ja damit
https://www.ebay.de/itm/364234152763

Der ist nicht zum Eintauchen geeignet. Du brauchst einen Fräser mit entweder durchgehender Hartmetallschneide, Anschliff oder Bohrschneide.
Auf dem Fräserschaft sollten neben MAN (für manuellen Vorschub) die Fräserdaten (Durchmesser, max. Umdrehungen etc.) zu finden sein, aber keinesfalls nur ein Firmenlogo.

z.B.: https://ent.tools/shop/Produkte/Frasen/Kantenbearbeitung-ohne-Profil/Bundigfraser~p13236



[Helibob]

Kopierhülsen habe ich auch nicht

Warum - etwa nicht möglich?
Gruß Matze



[FredT]

Wenn man irgendwo in der Mitte oder nach Belieben auch eine oder zwei Ecken ausbohrt, kann man getrost aufs Eintauchen verzichten.
Nur mal so zum Nachdenken. Und da ist sogar der BohrerDm egal. jedoch wirst du irgendwie um Kopierringe nicht drumrum kommen, auch schon mal für später gesagt...



[mars85]

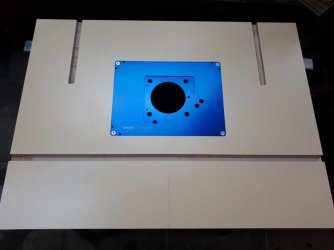

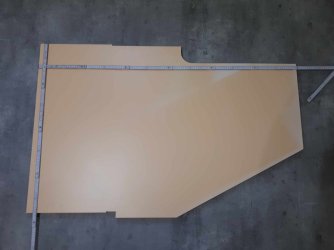

So hat nun meine alte Schreibtischplatte ein 2. Leben bekommen (MPX mit Resopalschicht, ca. 23mm Dicke)
800x600 sind die Fräsplattenabmaße
Ein Fräser hab ich mir nun eine von jjw gekauft, da die anderen nicht lieferbar waren
die Schablone der Tasche hatte ich aus Plattenresten gebaut

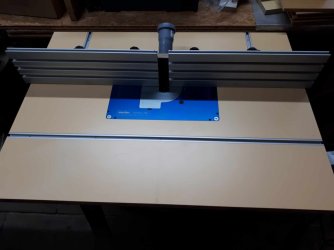

als nächstes noch den Anschlag bauen, der wird aus Platten und die Backen aus 120x15 Alunutplatten
Ich bin mir noch nicht schlüssig ob ich nur die Platte auf Arbeitsböcke stelle oder ob es ein Tisch wird(evtl. rollbar wegen Platzproblemen in der Hütte)
Ein Tisch aus Aluprofilen macht schon was her - https://www.woodworker.de/forum/threads/aluprofil-multifunktionstisch-selber-bauen.116055/page-4



[mars85]

Ich bin noch am überlegen, ob ich unter meine MPX Platte Verstärkungsstreifen bauen sollte. Also unter die ELP und unter die 3 C Schienen.

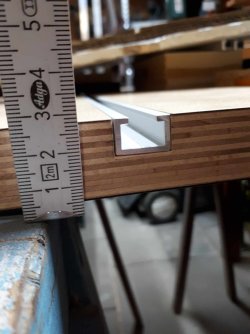

Die C Schienen in die Verstärkungsplatten schrauben oder nur die in die MPX (Nutgrund hat noch 12mm dicke, befestigen ohne Durchbohren wäre noch mit 3,5x12 Schrauben gerade so möglich?)



[FredT]

Reicht, da brauchst nichts mehr. Die Schienen sind doch nur partiell mal zum Befestigen, die halten das.



[NOFX]

Du kannst ja auch M3 Schrauben mit Karosseriescheiben nehmen, wenn darunter eh nichts ist.



[mars85]

Ich habe die C Schienen nun mit 3x12 Schrauben befestigt, da ist mir aber leider ein Bit am Schraubenkopf einer Schraube abgeschert (aber die Schraube ist bünig versenkt) naja drin lassen

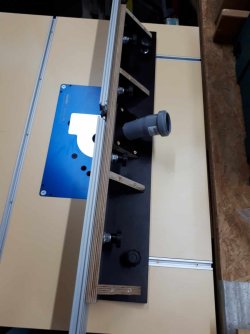

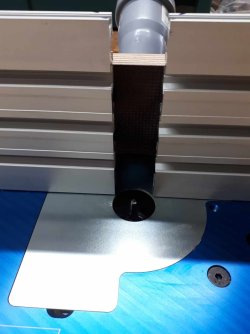

Den Anschlag musst ich auch nochmal nachbessern, nachdem austrennen der Absaugöffnung ist die Siebdruckpl. in dem Bereich verzogen (mittig 1mm Luft auf die 700mm Länge)
etwas Klebeband unter waagerechte Siebdruckpl. und dann passt es wieder (Stahlwinkel)
Nullspannungssschalter leigt auch schon parat

Als nächstes wollt ich mich um die Absaugung kümmern (HT Rohre, Schläuche, 30L Stahltonne, Zyklon und Staubsauger)
Später dann Unterbau evtl. mit 40x40 Aluprofilen



[mars85]

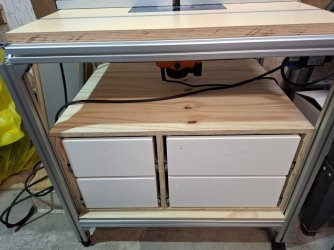

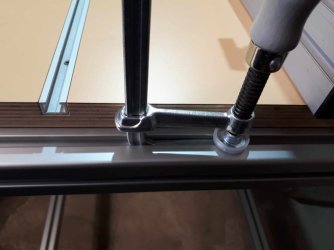

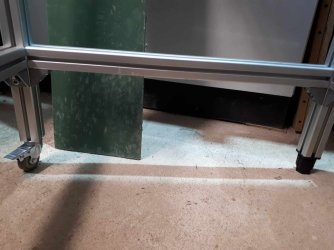

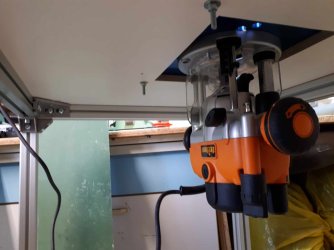

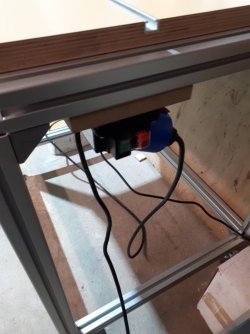

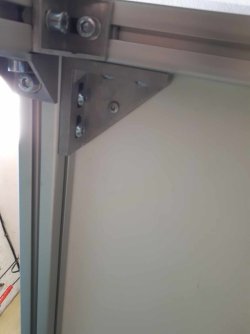

Die Fräsplatte hab ich nun auf ein Aluprofiltisch verbaut.
In Anlehnung an den den Beitrag -> https://www.woodworker.de/forum/threads/aluprofil-multifunktionstisch-selber-bauen.116055/page-4

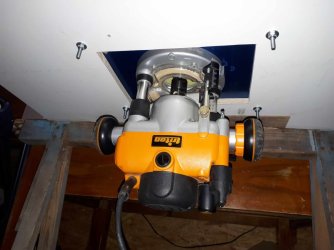

Meine MOF Höhenverstellung mit der Kurbel geht recht schwergängig, kann man da etwas an der OF abschmieren?

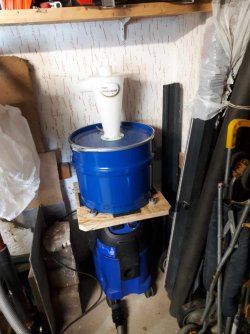

Mit den Zyklon hab ich auch weiter gebaut. Ein Stahlfass und ein gebrauchter Nilfisk Attix 360-21 kam auch dazu. HT Verrohrung muss ich noch weiter bauen.



[mc2]

Ich bin von den Konstruktionsprofilen wieder abgekommen. Sehen gut aus, keine Frage, aber ein selbstgezimmerter Unterschrank macht mehr Spaß.
Ansonsten erinnert mich dein Thread an meine Anfangszeit, die ja auch noch nicht allzu lang her ist.
