Werkzeugkiste mit Deckelfach und Frontklappe

[bello]

Hallo,

ich wollte aus Resten eine Werkzeugkiste bauen.

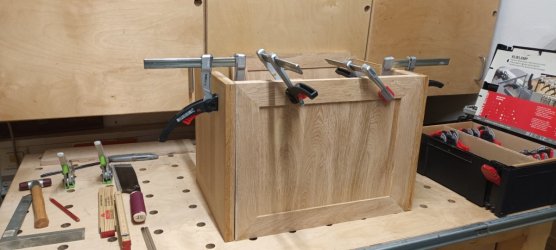

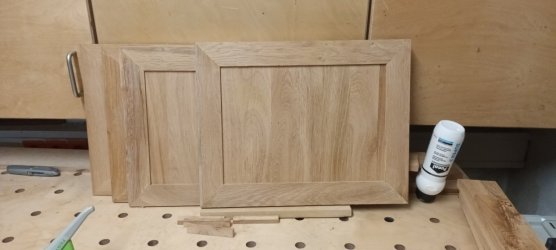

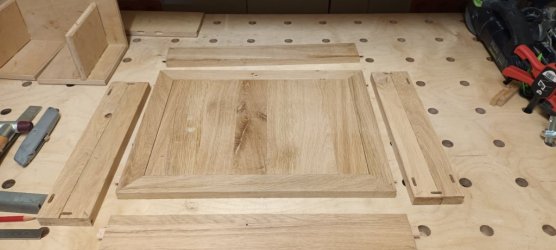

Da die Abschnitte überwiegend recht kurz waren, habe ich für die Seitenwände , Deckel und Frontklappe Platten mit Rahmenfries geleimt.

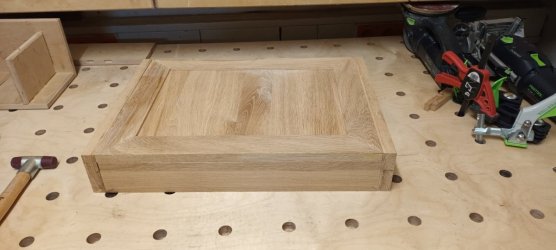

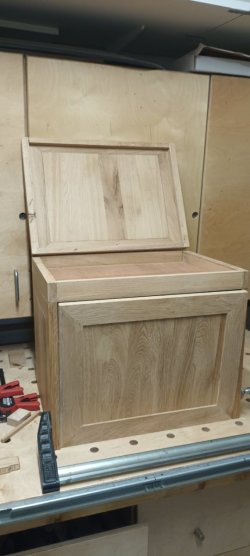

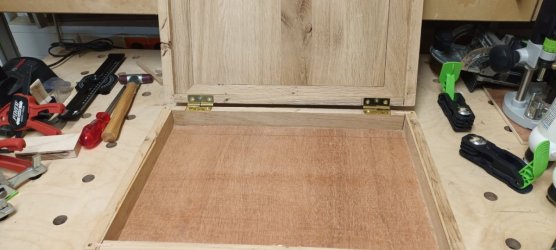

Dann habe ich ein Deckelfach mit einem Sperrholzboden gebaut,

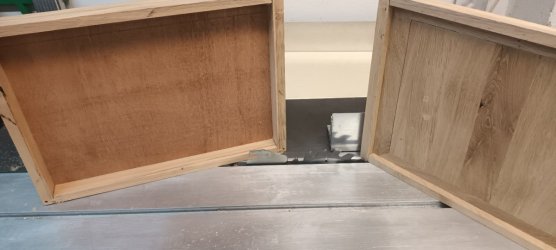

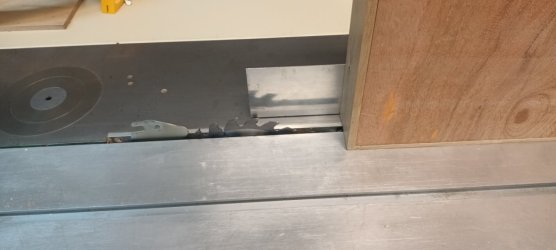

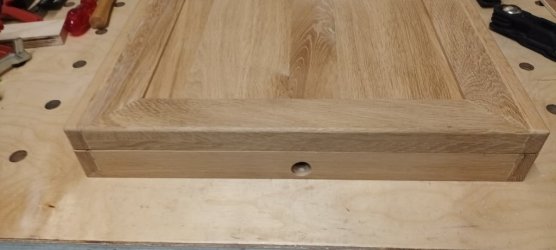

und dieses auf der FKS in Fach und Deckel geteilt,

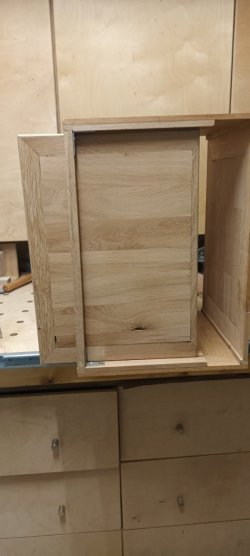

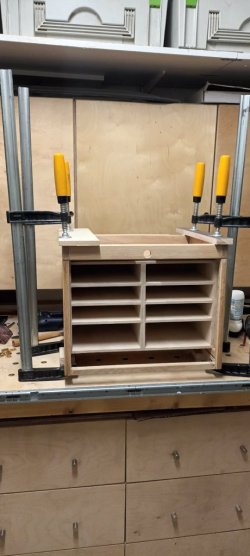

inneren Schubladenkorpus, Bänder und Schloß vorbereitet,



Schubladen gebaut ,



und alles grundiert.



[bello]

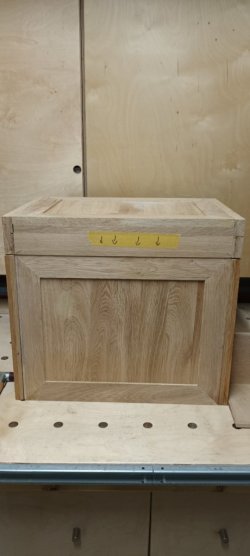

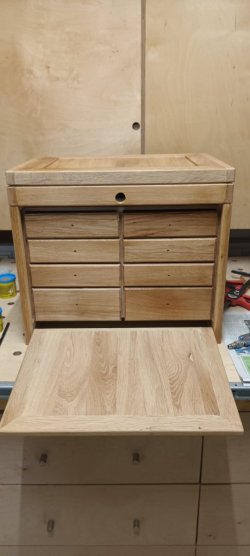

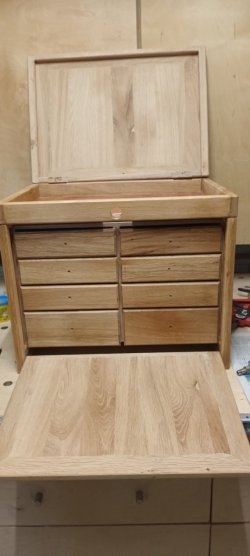

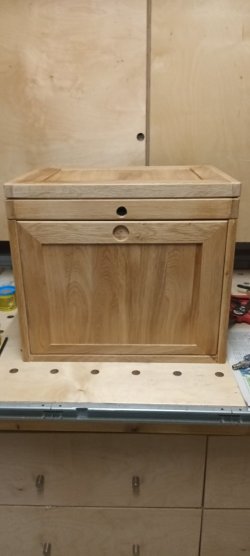

Die Frontplatte lässt sich einschieben.

Nach der Endlackierung werden die Beschläge montiert und die Schubladen mit Filz ausgekleidet.

Bisheriges Fazit, mit den Holzresten war es nur Gefrickel und Gemurkse, die Möglichkeiten meiner Maschinen, z.B. Schubladen zinken, konnte ich nicht ausschöpfen.
Da hätte ich besser zwei Bohlen für das Projekt besorgt.
Das Teil werde ich dem Enkel für seine Werkzeuge schenken, mir dient es nur als Übungsobjekt für meine eigene perfekte Kiste.

Gruß



[Peter Schiendzielorz]

mir dient es nur als Übungsobjekt für meine eigene perfekte Kiste.

Respekt! Durchdachtes Konzept und gut umgesetzt.
Meine "Übungen" gehen meist weniger nobel aus .



[bello]

Respekt! Durchdachtes Konzept und gut umgesetzt.
Meine "Übungen" gehen meist weniger nobel aus .

Danke.

Wenn ich aber auch den Zeitaufwand bedenke, um das mit den Resten hinzubekommen, dann kann ich es wirklich nur als Übung betrachten.

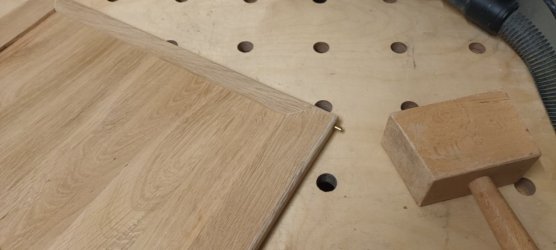

Hier ein typisches Übungsbeispiel, die Führung der Frontklappe durch einen Messingstift, Regalbodenträger.





Im ersten Bild dann noch die fürchterlichen Stuhlwinkel weil ich keine Runddübel hatte.
Der Versuch dort durch hölzerne Dreiecke zu verstärken scheiterte, da mir dann später der Raum fehlen würde , um die Frontplatte von unten einzufädeln.



[Johannes]

Hallo Volker,
da hast du wirklich ein schönes Schränkchen gebaut, aber als Werkzeugkiste ist das, in meinen Augen, eher ungeeignet. Bei einer Werkzeugkiste möchte ich, nach dem Öffnen, die Werkzeuge direkt, übersichtlich im Zugriff haben und nicht erst Kästchen rauszihen müssen.
Zur Aufbewahrung von besonderen Beschlägen aber bestimmt gut geeignet.

Es grüßt Johannes



[Jan.H.]

Schönes Projekt. Macht Spaß und bringt Nutzen!!



[Heener]

Anhang anzeigen 167924 Anhang anzeigen 167925 Anhang anzeigen 167926

Die Frontplatte lässt sich einschieben.

Nach der Endlackierung werden die Beschläge montiert und die Schubladen mit Filz ausgekleidet.

Bisheriges Fazit, mit den Holzresten war es nur Gefrickel und Gemurkse, die Möglichkeiten meiner Maschinen, z.B. Schubladen zinken, konnte ich nicht ausschöpfen.
Da hätte ich besser zwei Bohlen für das Projekt besorgt.
Das Teil werde ich dem Enkel für seine Werkzeuge schenken, mir dient es nur als Übungsobjekt für meine eigene perfekte Kiste.

Gruß

Die möchten wir dann aber auch sehen!
Mir gefällt diese aber auch gut



[lasos84]

Sieht sehr schön aus!

Für Anfänger vielleicht interessant: Dominik Rickert hat hier ein ähnliches Projekt umgesetzt, das von technischem Anspruch und benötigtem Werkzeug etwas anfängerfreundlicher sein dürfte, vom Aufbau aber ähnlich ist. Optisch natürlich weniger fein und ausgefeilt.



[Ankece]

Mir gefällt die Lösung mit der einschiebbaren Frontklappe sehr gut. Kannte ich so noch nicht und wird auf jeden Fall abgespeichert.

Danke fürs zeigen des sehr schönen Kästchens.



[bello]

Danke für Eure netten Kommentare.

Hallo Volker,
da hast du wirklich ein schönes Schränkchen gebaut, aber als Werkzeugkiste ist das, in meinen Augen, eher ungeeignet. Bei einer Werkzeugkiste möchte ich, nach dem Öffnen, die Werkzeuge direkt, übersichtlich im Zugriff haben und nicht erst Kästchen rauszihen müssen.
Zur Aufbewahrung von besonderen Beschlägen aber bestimmt gut geeignet.

Es grüßt Johannes

Hallo Johannes,

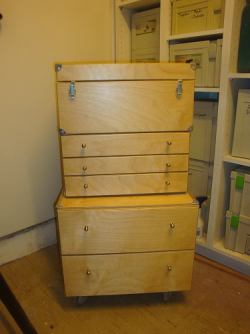

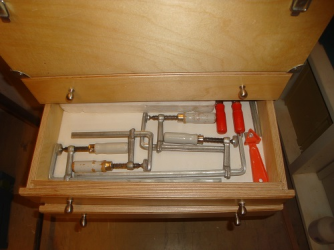

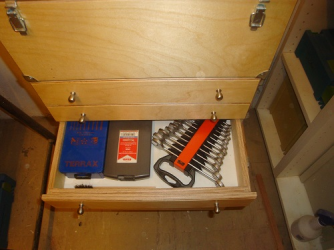

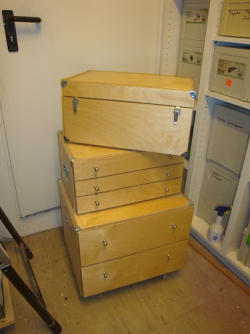

ich komme mit solchen Kisten ganz gut zurecht. Nachdem mir eine dreiteilige Blech/Plastik-Konstruktion von Stanley angebunden im Transporter aus der Verankerung gerissen ist, habe ich mir vor etwa 15 Jahren diese dreiteiligen Rollkisten gebaut.








Mittlerweile stehen sie seit 10 Jahren nur noch in meinem kleinen Werkraum. Inhaltlich sind sie aber auch eher einfach sortiert.

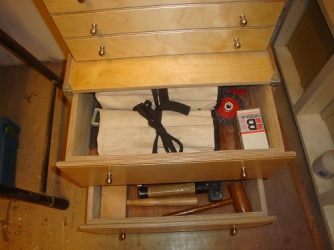

Meine Stechbeitel befinden sich in den Rolltaschen, ebenso diverse Zangen.
Eine zweite Kiste nimmt alle Fräswerkzeuge auf.

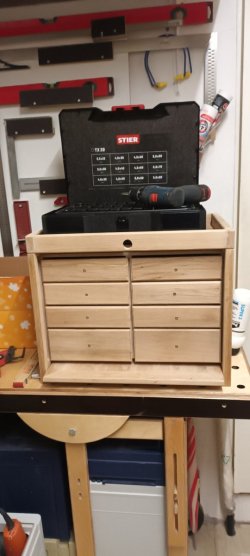

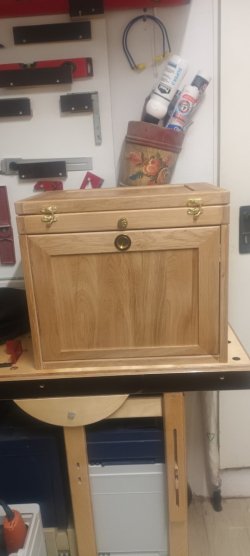

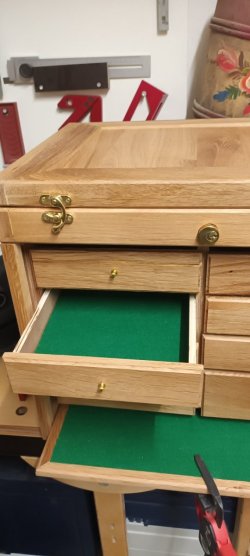

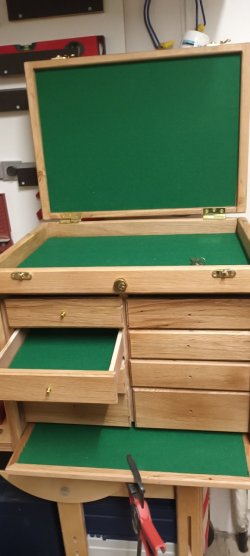

Und mit der eigentlichen Kiste komme ich langsam zum Ende, die Schubladen habe ich mit Filz ausgekleidet, das Schloß benötigt noch eine Rosette.



Gruß
