Wechsel Bohrfutter Interkrenn TBM

[TomfromMuc]

Hallo geballtes Forumswissen,

leider keine Holzfrage (sorry), aber Ihr wißt es bestimmt: wie wechselt man bei der TBM von Interkrenn das Bohrfutter? Im Futter gibt es keine Schraube, oberhalb vom Futter keine Möglichkeit für einen Gabelschlüssen, oben bei der Riemenscheibe auch keine Möglichkeit zum Gegenhalten. Einen Schlitz zum Ausdrücken vom Konus finde ich auch nicht. Also vermutlich auf Gewinde geschraubt und die Variante mit fettem Inbus ins Futter spannen und beherzte Hammerschläge?

Vielleicht hat ja jemand Erfahrung mit der Maschine.

Besten Dank für Eure Hilfe.

LG Tom



[Peter Schiendzielorz]

Hallo,
diese Maschine hat ein Morsekegel-Bohrfutter.
Wie ich das mal rausgekriegt habe, weiß ich leider nicht mehr.
Gruß



[rafikus]

Bitte alle Angaben vom Bohrfutter ablesen. Steht dort B10 oder B12, so steckt das Futter auf einem Dorn. Anders kenne ich es von solchen Maschinen auch nicht.



[odul]

Gab es da nicht so Teile, die aussehen wie Stimmgabeln mit eingebauter Rampe mit denen man die anbschlagen konnte?

Stemmeisen und hebeln?

Morsekegel haben mich schon mehrfach genervt. Mal halten sie nicht, man geht nix ab. Bin also auch gespannt auf weiter Tipps.



[TomfromMuc]

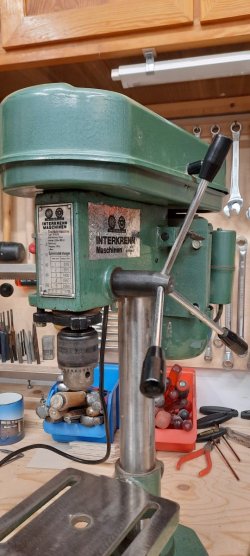

Auf dem Bohrfutter steht leider nicht viel, siehe Fotos.



[odul]

Dreh mal die Pinole ganz raus. Ist da ein Schlitz drin?



[Frank73]

Dreh mal die Pinole ganz raus. Ist da ein Schlitz drin?

Einen Schlitz zum Ausdrücken vom Konus finde ich auch nicht



[Da bin ich]

Einen guten morgen
wenn ich meinen noch etwas verschlafenen Augen trauen darf handelt es sich um eine tb10 von interkrenn.
die explosionszeichnungen im netz zeigen einen B Kegel.
dafür gibt es wie schon geschrieben Abdrückgabeln.
oder man nimmt einfache k Scheiben und schleift sich die zurecht .
die dicken , nicht die dünnen, einfach zwei Schritte und die Schenkel von dem u dann keilförmig feilen oder schleifen.
am besten macht man sich zwei dieser Scheiben die kann man dan n von beiden Seiten ansetzen und zum Beispiel mit einer WasserpumpenZange zusammen drücken .



[odul]

Ah, Abdrückgabeln heißen die. Sehe, die gehen für 30-40€ über die Theke. Was sind "k Scheiben"? Wäre es nicht besser sowas aus einem Stück Flachstahl zu flexen?



[netsupervisor]

B-Kegel an der Pinole haben keinen Abdrückschlitz, üblicherweise befindet sich an der Pinole ein Abdrückgewinde, das hat die Interkrenn aber nicht.

Abdrückgabel nicht unbedingt, hernach sind die Lagerdeckel von der Pinole beschädigt. Mit Kunstoffkeilen geht das schonender.
Gut funktioniert:
- Schweres am Bohrfutter anhängen (Bohrschraubstock zB, Bohrfutter erhitzen mit dem Heißluftfön
- Schweres anhängen, Bohrfutter mit einem Hammer leicht von allen Seiten klopfen, aber mit Gefühl

Natürlich dabei was unterlegen, was den Aufprall dämpft.



[TomfromMuc]

Es ist eine TB 13/5E. Einen Schlitz zum Ausdrücken gibt es nicht, hab die ausgefahrene Mechanik von allen Seiten betrachtet.



[Da bin ich]

Na ja etwas Gefühl muss man schon mitbringen.
Muttern zum abdrücken wird es in diesem Qualitätsniveau mit Sicherheit nicht geben.
Mit großer Wahrscheinlichkeit ( wenn der Konstrukteur nicht all zu blöd war oder nicht falsch kopiert hatte)wird es aber zwischen futter und Welle einen Absatz geben zum abdrücken.
Mit k Scheiben meinte ich Karosserie Scheiben und nicht k wie Kunststoff. Die gibt’s in den üblichen Abmessungen, hier zum Beispiel mit 10,5 oder 12,5 Loch. Ich bin der Meinung dass das der schnellste Weg zu einem passenden Werkzeug ist.
Eventuell reicht es zwo Scheiben nur zu schltzen und dann mit einem Schraubenzieher zu hebeln .
Bild zeig so abdrückgabeln ,funktionieren, ich finden den Keil aber etwas zu steil , k Scheiben kann man flacher machen



[Andi74]

Ich habe mir neulich dickere Beilagscheiben zurechtgeflext:
