Ulmia 1710 - Fahrwerk

[ksyOnWW]

Guten Abend,

in einem youtube Video von Kellerherz:
https://www.youtube.com/watch?v=wMyuz2VyVw4

kann man sehen, wie an einer Umia 1710 ein Fahrwerk nach unten ausgefahren werden kann durch ca. 60 Grad Drehung an einem Hebel.

Suche Bilder oder Erkärungen wie die Hebeeinrichtung funktioniert um sie für eine andere Maschine nachzubauen.

Vielen Dank für Info & Gruß

Klaus



[FredT]

Ich ehe davon aus, daß hier das Prinzip des Kniehebels zur Anwendung kommt



[carsten]

Hallo

hab zwar kein direktes Bild der Ulmia Lösung. Aber es dürfte sich bei der Konstruktion wie bei einem Hubroller handeln.
Heberollen haben vielen Rollenhersteller im Programm.



[FredT]

such mal bei YT Retractable casters, da wirst du fündig



[Martin45]

Bei Frommia (meine dort war es) ist das eine exzetrisch gelagerte Rolle, an der ein Hebelist und durch die Rolle werden bei Hebelbewegung kleine Röllchen runtergedrückt.



[eddaneo]

Guten Abend,
ich habe mir 2021 ein Fahrwerk für meine Ulmia 1710 SN gebaut. Siehe beigefügtes Bild



[ksyOnWW]

Guten Abend,

vielen Dank für die interessante Idee. Meine Lösung - noch keine Zeichnung ist funtional ahnlich. Das rote Teil wird durch einen Kniehebel ersetzt. Damit kann die Kraftverstärkung von ca. 1:10 das Abheben erleichern.

Gruß
Klaus



[eddaneo]

Hallo Klaus,
ja mit dem Kniehebel kannst du eine Kraftverstärkung erreichen.
Das ist aber bestimmt ein Mehraufwand bei der Herstellung.
Der Kraftaufwand, um meine Ulmia anzuheben hält sich aber in Grenzen, da auch hierbei eine Hebelübersetzung erreicht wird.



[Lurchie]

Zwar nicht mehr verfügbar, aber die Bilder dienen evtl als Hilfe

Fahrwerk für Ulmia 1710 Tisch-Kreissäge in Baden-Württemberg - Ravensburg | Heimwerken. Heimwerkerbedarf gebraucht kaufen | eBay Kleinanzeigen (ebay-kleinanzeigen.de)



[Bollwerk]

Hallo Zusammen,
gibt es zu der Zeichnung von eddaneo auch Abmessungen, wie z.B. der Durchmesser der Welle? Wie sieht das Scharnier an der Vorderseite im Detail aus. Habe gerade eine 1710 SN erworben und bin auf def Suche nach einem Fahrwerk.
Freue mich von Euch zu hören.

Schönen Abend
Ulli



[Carlix]

Ich habe dieses Bild in einem Ulmia Prospekt gefunden.
https://wtp.hoechsmann.com/de/lexikon/8354/ulmia_1710_s#documents



[Bollwerk]

Dank Dir, macht den Nachbau etwas einfacher.
Schönen Abend.
Gruß Ulli



[Carlix]

halt uns bitte auf dem Laufenden. Das Fahrwerk steht bei mir auch auf der Todoliste.



[Lateral]

Also, ich habe so ein Teil an meiner nachkaufen und nachrüsten können. Ziemlicher Aufwand, die Maschine jetzt wieder abzuriggen – aber wenn jemand mithilft, gern. Dann kann man es genau vermessen und nachbauen.



[Bollwerk]

Hallo Zusammen,
meine Idee ist, den Winkelrahmen selber herzustellen und die Welle und Lager versuche ich über UImer-HWS zu bekommen, da ich die Abmessungen so wie ich sie an der Maschine abgenommen habe im Markt nicht finde, ggf. aber auch nicht den richtigen Händler.
Halte Euch auf dem Laufenden.



[Dominik8911]

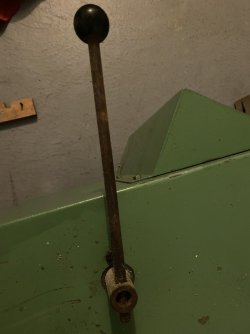

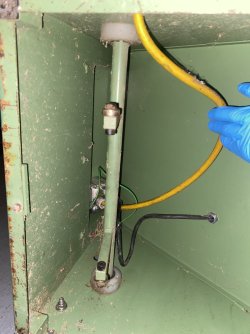

Ich habe etwas, das du brauchst



[Bollwerk]

Hallo Dominik8911,
wenn ich das richtig von Deinen Fotos sehe, handelt es sich um die Welle und den Kniehebel?
Das Fahrgestell habe ich gefunden.
Ich verstehe das Richtig, Du würdest Welle mit Kniehebel verkaufen?
Mit freundlichem GRuß

Ulrich Bollwerk



[Dominik8911]

Ja,ich habe Welle und den Kniehebel ohne Fahrgestell,
Ich könnte es dir verkaufen
das ist genau von Ulmia 1710



[Carlix]

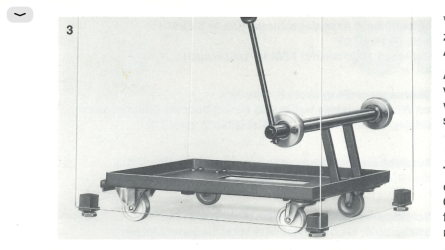

Ich hab noch eine Darstellung des Fahrwerks in einer Bedienungsanleitung gefunden
