Schiebeschlitten nachrüsten bzw selber (an-)bauen

[HolzwurmCharly]

Guten Morgen,

ich habe eine Kity Bestcombi 2000, da ich nicht viel Platz habe. Bisher war die Maschine ausreichend, da ich noch in meine alte Schreinerei durfte. Leider gibt es den Betrieb nicht mehr.

Daher benötige ich jetzt einen Schiebeschlitten für meine Kity. Ich dachte an sowas:
Kity Scheppach Schiebeschlitten 2,60 m Schiebetisch für Kreissäge Hobel .. | eBay

Irgendwie anbauen, so das ich auch bei längeren Teilen einen geraden Schnitt bekomme.
Hat jemand einen alten Schiebeschlitten oder eine Idee die leicht zu verwirklichen ist?

Danke



[bello]

Hallo,

der von Dir verlinkte Schlitten gehört eher zu einer FKS und führt dicht am Sägeblatt vorbei.

Du benötigst eher einen Rolltisch, findest Du bei Bernardo.at oder auch (sehr teuer) bei der Festool CS 70

Auf dem Bild siehst Du einen ähnlichen dem von Dir verlinkten Schlitten an meiner Bernardo 1600N. Dafür ist das Gehäuse der Säge entsprechend gebaut. Einen Rolltisch kannst Du am Gehäuse anbauen. Zudem benötigst Du auch nicht die untere Abstützung für den Auslegertisch.


Gruß



[Holzrad09]

Hallo bello
Einen einfachen Schiebetisch dürfte seine Kombimaschine ja haben, Ich verstehe es so ,dass er einen Formatschiebeschlitten anbauen will.
Mit viel Aufwand, Kenntnissen in Metallbearbeitung und einem Schweißgerät dürfte sowas funktionieren, um ihn direkt neben dem Sägeblatt laufen zu lassen, müsste man den Tisch zerteilen.
LG



[HolzwurmCharly]

Hallo,

Danke für die Antwort.
Ich habe so einen kleinen Schiebeschlitten dran, der reicht aber nicht für Längsschnitte.

Ja das Sägeblatt ist nicht direkt am Schlitten.

Meinst du ich kann den anderen nachrüsten ?



[xeenon]

Oder man verschenkt einige mm Schnitthöhe. Dann kann man z.b. eine 4mm Stahlplatte oben drauf gleiten lassen.



[Holzrad09]

Habe mal die Maschine verlinkt https://www.scheppach.com/scheppach...O354O/bestcombi2000_kity_ha_scheppach-web.png
Wie gesagt, Du müsstest den Tisch zerteilen und das Maschinengehäuse absenken, ggfs das Blechgehäuse verstärken und den Schiebeschlitten aufsetzen, weiß aber jetzt nicht inwieweit der Schwenkmechanismus des Sägeaggregates im Weg ist.
Zum Platten schneiden oder ablängen müsste man auch einen Auslegerarm anbauen 09-1281 Bernardo Auslegertisch für T 800 F :: vom Fachhandel | eBay da ist man alles in allem schnell bei 500 - 600 Eu, oder eben die Selbstbaulösung ( Habe solche Sachen schon öfters gebastelt )
In manchen Fällen kann man sich auch mit einem einfachen Besäumbrett helfen.
LG



[HolzwurmCharly]

Hallo,

an ein Besäumbrett habe ich noch gar nicht gedacht. Der Schiebeschlitten ist auf einer zwei Meter Schiene, evtl könnte ich diesen verlängern und dann aus einer Siebdruckplatte einen Besäumanschlag basteln, somit könnte ich Längsschnitte machen.
Selber einen Schiebeschlitten bauen wäre auch nicht schlecht, aber ich weiß nicht wie ich daran gehen sollte.
Die andere Option mit einer Platte drauf hatte ich auch schon im Kopf, aber dazu würde ich noch so einen kleinen Schiebeschlitten benötigen bzw rollen um selber einen zu bauen, aber auch hier musste ich die Führungsschiene von zwei auf min. 3 m verlängern.



[borisffm]

Hallo,
Ich habe Bosch GTS 10 und denke auch über den Schiebeschlitten. Sollen den wirklich unbedingt direkt am Sägeblatt laufen?
Bei youtube habe ich ein Video gefunden. Ich finde die Lösung für TKS gut und nicht wirklich kompliziert.
https://www.youtube.com/watch?v=y1sJEvVVErI&t=199s

Eventuell hilft die Idee weiter.

Boris



[Holzrad09]

Selber einen Schiebeschlitten bauen wäre auch nicht schlecht, aber ich weiß nicht wie ich daran gehen sollte.

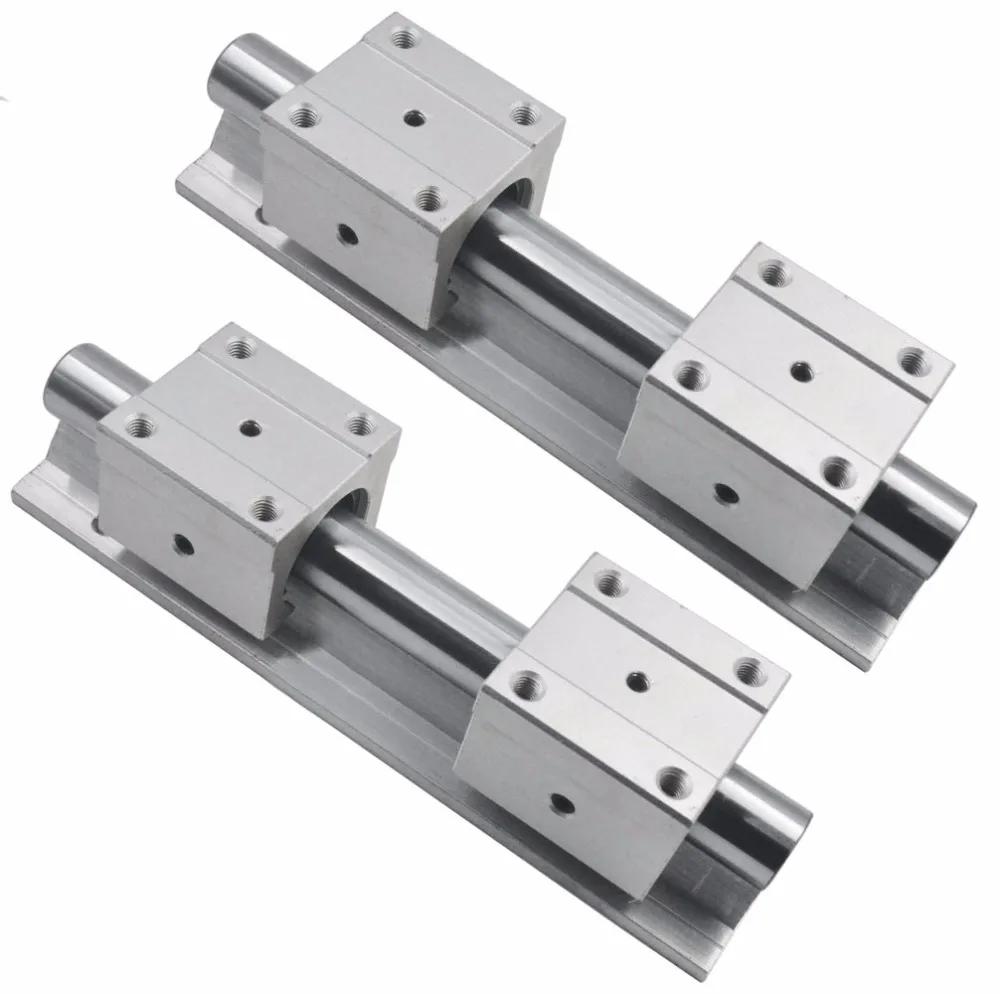

Entweder man läßt den Schiebeschlitten auf sowas https://ae01.alicdn.com/kf/HTB1q0lJ...t-b-Bearing-b-font-Slide-Block-SBR20-font.jpg laufen oder führt 2 Rohre in solchen Laufrollen https://www.rodriguez.de/fileadmin/_processed_/csm_laufrollen-rodriguez_7bea188bcc.jpg, diese kann man auf senkrecht geschweißten Schrauben setzen, von unten kontern und genau auf Höhe justieren.



[HolzwurmCharly]

Hi,
ist nicht schlecht, denke aber das es nur für Platten zweckmäßig ist, für Bretter oder Bohlen mit Baumkante, also zum besäumen klappt das eher nicht.
Am besten Maschine verkaufen und eine zweckmäßigere kaufen.



[HolzwurmCharly]

Entweder man läßt den Schiebeschlitten auf sowas https://ae01.alicdn.com/kf/HTB1q0lJ...t-b-Bearing-b-font-Slide-Block-SBR20-font.jpg laufen oder führt 2 Rohre in solchen Laufrollen https://www.rodriguez.de/fileadmin/_processed_/csm_laufrollen-rodriguez_7bea188bcc.jpg, diese kann man auf senkrecht geschweißten Schrauben setzen, von unten kontern und genau auf Höhe justieren.

Echt klasse, Danke aber ich weiß nicht ob ich das hinbekomme. Holz kein Problem Metall



[Holzrad09]

Holz kein Problem Metall

Die erste Altendorf FKS hatte auch einen hölzernen Schiebeschlitten
https://www.altendorf.com/de/unternehmen/geschichte.html
LG



[HolzwurmCharly]

Die erste Altendorf FKS hatte auch einen hölzernen Schiebeschlitten
https://www.altendorf.com/de/unternehmen/geschichte.html
LG

Gut gekontert .

Nein ich will einen aus Metall. Mit einer Anleitung werde ich das schaffen. Wer kann mir da unter die Arme greifen?



[Holzrad09]

Ich wohne leider nicht in Deiner Ecke, aber vielleicht findet sich ja jemand anderes.
Ansonsten schau mal wie der Hubert das gelöst hat, eine Kombination aus Holz und zugekauften Linearschienen wären ja auch noch eine Möglichkeit.
Sowas könnte man anstelle des jetzigen Führungsprofils anbauen, da läuft er eben nicht genau neben dem Sägeblatt, was soll's.
https://www.woodworker.de/forum/tks-eigenkonstruktion-t90282.html



[Komihaxu]

Ich habe Bosch GTS 10 und denke auch über den Schiebeschlitten. Sollen den wirklich unbedingt direkt am Sägeblatt laufen?

Direkt am Sägeblatt ist viel besser!
Wenn der Schlitten 30 cm entfernt vom Blatt vorbeifährt, kannst du eigentlich nur Bohlen besäumen, die breiter als 30 cm sind.
https://www.youtube.com/watch?v=DqzVglze9Nk

Auch die ganzen tollen Sicherheitsfeatures sind nicht nutzbar, wenn der Tisch zu weit entfernt ist. Unter anderem aus dem Grund habe ich meine Säge gegen eine Formatsäge getauscht. Kostet natürlich einen Haufen Asche.



[bello]

Gut gekontert .

Nein ich will einen aus Metall. Mit einer Anleitung werde ich das schaffen. Wer kann mir da unter die Arme greifen?

Ich kann Dir gerne einige Bilder vom Gehäuse meiner Bernardo machen, damit Du eine Vorstellung hast, wie der von Dir verlinkte Schlitten eingepasst wird.

Vielleicht hast Du dann in Deiner Nähe einen Metallbauer.



[borisffm]

Direkt am Sägeblatt ist viel besser!
Wenn der Schlitten 30 cm entfernt vom Blatt vorbeifährt, kannst du eigentlich nur Bohlen besäumen, die breiter als 30 cm sind.
https://www.youtube.com/watch?v=DqzVglze9Nk

Auch die ganzen tollen Sicherheitsfeatures sind nicht nutzbar, wenn der Tisch zu weit entfernt ist. Unter anderem aus dem Grund habe ich meine Säge gegen eine Formatsäge getauscht. Kostet natürlich einen Haufen Asche.

Verstehe. Ich habe kein Platz für Formatsäge. Alternative wäre dann, was oben schon geschrieben wurde, neuen Tisch bauen und Schnittiefe opfern.

Boris



[HolzwurmCharly]

Ja stimmt, aber der Platz ist der ausschlaggebende Grund. Daher werde jetzt Ich erstmals eine Notlösung fahren



[HolzwurmCharly]

Ich kann Dir gerne einige Bilder vom Gehäuse meiner Bernardo machen, damit Du eine Vorstellung hast, wie der von Dir verlinkte Schlitten eingepasst wird.

Vielleicht hast Du dann in Deiner Nähe einen Metallbauer.

Ein paar Bilder wären klasse. Danke
