Metabo TK 1688 Schiebetisch-Führungsrohre

[LuckyLoser]

Hi @all!

Ich hab von unserer Schreinerei noch eine TK1688 daheim, aber leider nur mit den kurzen Führungsrohre.
Hat jemand eine Idee wo ich die langen hierfür beziehen kann bzw. ob / wie ich mir solche selber machen kann oder was man alternativ hierfür verwenden könnte?

Vielen Dank für eure Hilfe

Thomas



[WinfriedM]

Passende Stahlrohre kannst du nirgends finden?



[LuckyLoser]

Aber das sind doch nicht einfach nur Stahlrohre, oder sehe ich das falsch? Da ist ja die Aufnahme am Träger welche ein normales einfaches fohr verhindert?



[WinfriedM]

Das sind einfach nur simple verzinkte Stahlrohre, die von unten ein paar Bohrungen haben mit Gewinde, wo die darunterliegenden Schienen angeschraubt sind. Diese Schienen sind dann an den 2 Halteträgern befestigt.



[Gelöschte Mitglieder 44249]

Hallo Thomas
Wie Winfried schon geschrieben hat es ein einfaches Rohr
Abmessungen sind 35x2,5
Die t nutschiene müsste auch gängige meterware sein, man müsste sie nur finden
Die dient zum verschieben des Rohr auf den Haltern
Denke man kann aber darauf verzichten
Gruß Joachim



[Ernstl]

Hallo!
Ganz so x-beliebig dürften die Stahlrohre doch nicht sein. Ich gehe davon aus, dass es sich bei diesen um eine gerichtete Qualität handelt. Das gleiche sollte auch für die U Profile zur Befestigung auf den Tragarmen gelten.

Lg
Ernstl



[Gelöschte Mitglieder 44249]

Es ist kein Wasserrohr
Einfach mal in Richtung hydraulik nahtlos suchen
Von dem t nutprofil aus Blech kann man wenig Stabilität erwarten
Es dient wirklich nur dem verschieben



[FredT]

Es wird Hydraulikrohr nahtlos gezogen sein. Das paßte dann auch mit der Genauigkeit.



[Dietrich]

Hallo,

sollte 35 und 25mm Rohr sein jeweils Außendurchmesser, muß aber genau stimmen.
Die Schienen sind Halfenschienen, Breite hab ich nicht im Kopf, muß aber durch die Aussparung der Tragarme passen.

Zum Bohren der Rohre ein Kennzeichen anbringen und im Prisma liegend Bohren, am besten mit festem Anschlag.

Und ganz wichtig, bei langen Führungsrohren Abstützung etwa 15cm vorm Führungsende und eine Abstützung zwischen die Tragarme, der Schlitten wird so sehr fest, selbst einen guten Quadratmeter 50mm MPX-Buche kann man so gut zersägen

Gruß Dietrich



[schrauber-at-work]

Moin,

Hydraulikrohr kann man schon nehmen, wird aber preislich ne Ecke teurer als Präzi-Rohr im emtsprechenden Durchmesser. Zum bohren etc. auch relativ "widerspenstig".

Gruß SAW



[Heener]

Hallo,

sollte 35 und 25mm Rohr sein jeweils Außendurchmesser, muß aber genau stimmen.
Die Schienen sind Halfenschienen, Breite hab ich nicht im Kopf, muß aber durch die Aussparung der Tragarme passen.

Zum Bohren der Rohre ein Kennzeichen anbringen und im Prisma liegend Bohren, am besten mit festem Anschlag.

Und ganz wichtig, bei langen Führungsrohren Abstützung etwa 15cm vorm Führungsende und eine Abstützung zwischen die Tragarme, der Schlitten wird so sehr fest, selbst einen guten Quadratmeter 50mm MPX-Buche kann man so gut zersägen

Gruß Dietrich

2 Abstützungen hattest Du verwendet, Dietrich? Da ist doch nur 1 dabei u d manche benutzen selbst die nicht.....
Ich habe sie vorne 20cm rein montiert, es sind die mittragen Führungsrohre. Schnitttiefe 107cm vor dem Blatt.



[Dietrich]

Hallo Jan,

eine Abstützung ist etwa 20cm vom vorderen Rohrende und eine zwischen den Tragarmen montiert, das bringt max Entlastung auch bei stärkerem Massivholz oder 50mm MPX Werkstücken.

Gruß Dietrich



[Heener]

Hallo Jan,

eine Abstützung ist etwa 20cm vom vorderen Rohrende und eine zwischen den Tragarmen montiert, das bringt max Entlastung auch bei stärkerem Massivholz oder 50mm MPX Werkstücken.

Gruß Dietrich

Ja ja, das ist schon klar.
Aber da muss man ja 2 dieser Abstützungen haben?
Allerdings säge ich solche Oschis sehr selten, dann kann man ja auch langsam machen und nicht die Dinger draufknallen....



[julioiglesias]

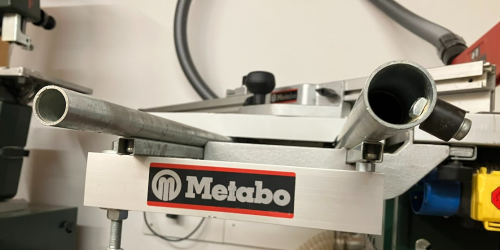

Achtung: Wenn man bei der Originalität bleiben will oder muss (Kompatibilität zum Originalzubehör) sollte man wissen dass diese Rohre vorne an der Schnittstelle zu den optionalen Verlängerungen innen ausgedreht sind. Hier beträgt die Wandstärke 2,5mm, am hinteren Ende der Rohre 3,0mm. Das kann man natürlich vernachlässigen wenn man beim Nachbau der Hauptrohre die Verlängerungen aus dem gleichen Material nachmacht und die Verbinder entsprechend anfertigt. Ein Quelle für solche Rohre mit passendem Aussendurchmesser wäre z.B. hier oder hier sogar verzinkt. Die originalen Verlängerungen haben übrigens nicht mehr die Schienen unten dran.

Ich suche übrigens einen Satz originaler Verlängerungen am Besten mit der zusätzlichen Stütze. Die Verbinder zu den Hauptrohren habe ich mir nach der Metabo Zeichnung schon mal anfertigen lassen. Wenn hier also jemand welche übrig hat.... oder jemanden kennt der wiederum... (C:
Ich würde auch ein paar originale Hauptrohre nehmen, die kurzen wie die langen, da die ja wie gesagt an einem Ende vom Innendurchmesser passen.... (@Dietrich gilt das auch für die Rohre der TK1685, passen die auf die Verbinder der TK1688?)
