Metabo KSU 401 Aufbau - krieg's ernsthaft nicht hin

[Timmy1972]

Abend,

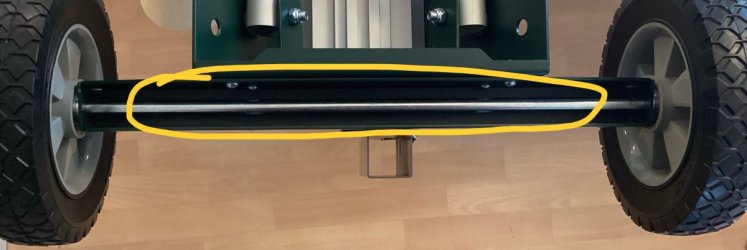

Untergestell für die Säge, passt soweit. Die Kugellager der Räder sind mir ne Nummer zu groß: Bei mir dreht sich immer die hier markierte Achse mit statt der Kugellager an den Rädern:

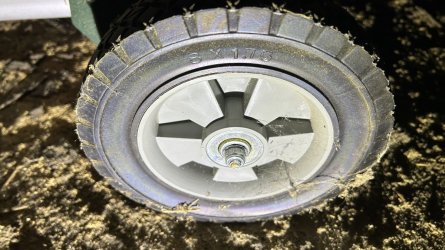

Die Lager der Einzelräder sind aber im ausgebauten Zustand in Ordnung, also drehen ohne Probleme.

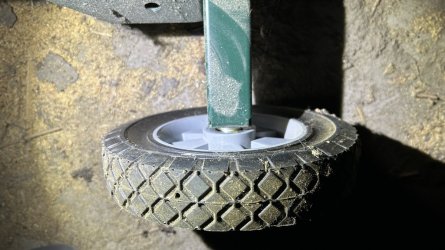

Nur nach dem Zusammenstecken und Festziehen der Muttern geht nichts mehr, dreht jeweils die ganze Achse. Das einzige was hilft ist, die Muttern nicht ganz festzuziehen, sodass Spiel ist. Da aber keine Kontermutter vorhanden ist, kann das doch so nicht vorgesehen sein und wird sich lösen. Was mach ich falsch?

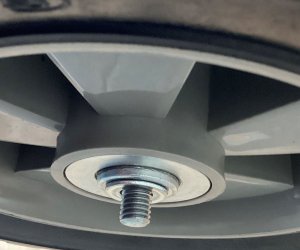

Habe jeweils die großen Unterlegschrauben innen und dann auf jeder Seite eine außen unter die Mutter.

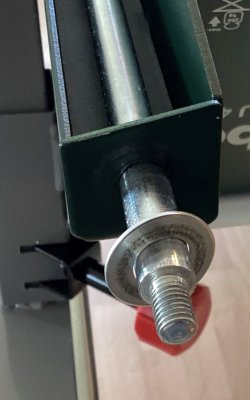

Trotzdem habe ich nach dem Aufbau das hier übrig, ist das das Problem? Der kleine Metallstift ... keine Ahnung was das sein soll.


Vielleicht hat jemand die KSU 401 oder den kleinen Bruder 251 aufgebaut und kann helfen.



[Holz635]

Das sind selbstsichernde Muttern. Die halten ihre Position auch so.

Ich kenne die Maschine nicht.

Hast du vielleicht einen Auf-/Bauplan für uns?

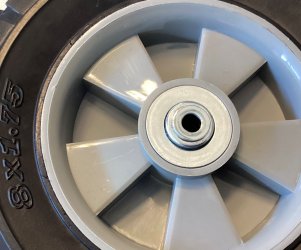

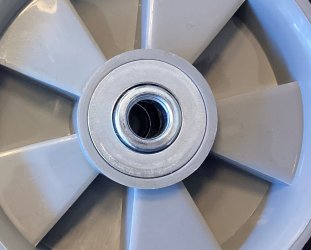

Und kannst du mal ein Foto machen, vom Lager ohne die Unterlagscheiben?

Die großen Unterlagscheiben dürfen eigentlich nicht am äußeren Ring vom Lager aufliegen, sonst kann das Lager nicht frei drehen. Gespannt werden darf nur das Innenlager.
Es müssen vielleicht/eher die kleinen Scheiben beidseitig an das Lager.



[Timmy1972]

Der Plan ist so rudimentär, da sieht man nicht viel. Auf die Achse passen nur die großen Unterlegscheiben, von denen nur zwei beiliegen. Ich baue es nachher nochmal auseinander, nicht dass die doch über das Innenlager reichen. Sieht aktuell aber gut aus. Danke jedenfalls für den Hinweis.



[Holz635]

Okay, vielen Dank. Kaum was zu sehen...

Sind in den Rädern überhaupt Kugellager?

Wenn nicht, dann so einstellen, wie du das schon gemacht hast. Also die Muttern soweit lösen, dass sich die Räder bewegen lassen und fertig. Damit wird ja nicht auf der Straße gefahren...



[Bastelheiko]

Hatte ich an meiner Schubkarre auch. Da war einfach die Stützhülse (Distanzhülse) zu kurz.



[DaBa]

Hallo Timmy1972,

mein hab ich vor zwei Jahren aufgebaut – ich kann mich leider echt nicht erinnern, ob danach was übergeblieben ist.
Bei meinem sieht es so aus:

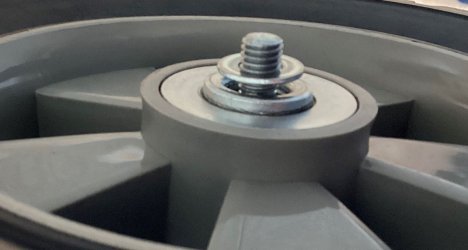

Wie im Plan – eine Scheibe innen, eine außen. Dreht sich und tut damit was es soll … wo genau ist mir ziemlich egal.

Bei meinem haben die Räder leichtes Spiel; Du darfst die selbstsichernden Muttern nicht voll anknallen – da löst sich nichts, keine Angst.

Gruß Daniel



[Timmy1972]

Die Unterlegscheiben liegen richtig auf, d.h. nur auf dem Innenlager. Es gibt auf jeder Seite zwei Kugellager. Ich lass es jetzt mit etwas Spiel wie oben empfohlen, so drehen sich die Räder entweder mit Achse, dann drehen die Muttern von außen gut sichtbar mit, oder schlackern auf der Stange. Was solls.
Warum sich beim festeren Anziehen der Muttern nichts mehr bewegt, ist mir physikalisch dennoch ein Rätsel. Vielleicht hat ein Controller 5 Cent Einsparpotential bei den Lagern gefunden. Denke mal, dass da oder beim Lagerfett das Problem ist.
