Kleiner Schubladen-/Werkzeugschrank

[bello]

Hallo,

eine richtig tolle Werkzeugkiste wollte ich mir bauen. Doch daraus wurde dann nur ein kleiner Schrank mit den Maßen 480x420x400 mm.
Dabei wollte ich den Umgang mit meiner neuen und auch ersten Hobelmaschine ein wenig verbessern.

Einige etwa 19 mm starke besäumte Eichenbretter hatte ich vom freundlichen Forenkollegen überlassen bekommen, die ich dann abgerichtet, gefügt und auf Dicke gehobelt habe.



Bewußt habe ich hier unterschiedliche Lamellenbreiten gewählt bzw. das genommen, was die Bretter hergaben.

Die größeren Platten habe ich zum Verleimen mit Lamellos ausgerichtet, bei den kleineren habe ich auf Lamellos verzichtet.



Die Platten habe ich dann zwischen geschliffen, zugeordnet und auf Format gesägt,



die Kanten anschließend gerundet.




Upps...mehr Bilder darf ich in einem Beitrag nicht einstellen.



[bello]

Als Boden hatte ich einen Rahmen vorgesehen,


alle Teile wurden mit Fräsungen für Dominos versehen und geschliffen.



Die Positionen der Führungsleisten auf den Seitenteilen festgelegt,



die zugeschnittenen Leisten geschliffen und Schraublöcher gebohrt



und dann ohne jegliche Ambitionen aufgeleimt und geschraubt. Also hier diesmal keine Ambitionen erst Nuten zu fräsen, in die dann die Leisten eingelegt werden, auch erfolgten keine Nuten später in die Zargen.

Und weiter im quick&dirty-Modus der Korpus verleimt.



[bello]

Für die Zagen habe ich aus einem Reststück MPX Leisten geschnitten



und auf der TF beidseitig gefälzt.



Diese Leisten dann noch einmal geteilt,



geschliffen und Fräsungen für die Dominos erstellt,



und die Zargen verleimt.



[bello]

Für die Böden der Schubladen hatte ich nur noch preiswerte Hartfaserplatte herum fliegen. Das macht aber nichts, da diese später mit grünem Filz bezogen wird.

Also Böden zuschneiden



und einpassen,



einleimen und anheften,



schleifen



und die Kanten fasen.



[bello]

Heute Abend hatte ich dann noch die Fronten fertig gestellt. Dafür habe ich Eicheleisten profiliert.



Jede Schublade erhält später zwei Messingknöpfe. Dafür habe ich die Positionen festgelegt und gebohrt.



und dann die Leisten aufgeleimt und geschraubt. Die Schrauben werden später durch Stockschrauben für die Knöpfe ersetzt.



Der Schrank wird nun noch klar lackiert und patiniert.

Gruß



[C2K22]

Schön, gibt es auch ein Bild vom fertig lackierten Schrank?



[Fichtenelch]

Saubere Arbeit!
Schöne Bilder!



[bello]

Vielen Dank für die positiven Meldungen.

Lackieren werde ich wohl noch diese Woche und Cloucryl spritzen.



[Fichtenelch]

Schade das ich zur Zeit kaum Möglichkeiten habe was nach Feierabend zu machen, so einen Schrank würde ich mir auch gerne bauen.
Die Bilder sind eine gute Inspiration.



[Batucada]

Für die Böden der Schubladen hatte ich nur noch preiswerte Hartfaserplatte herum fliegen.

Soso, das ist also die berühmte Flughartfaserplatte.... bisher kannte ich nur Flugsperrholz...

'tschuldigung, den Kalauer musste ich jetzt aber auch unbedingt loswerden.

Ein wirklich schönes Teil, eigentlich viel zu schade, dieses Schubladenschränkchen in der Werkstatt zu verstecken.

Hast du eine Quelle für die Beschaffung dieses Streichmaßes? Meine Augen werden langsam müde, den normalen Nonius ablesen zu müssen.



[bello]

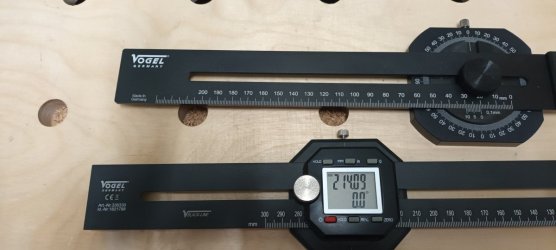

Hast du eine Quelle für die Beschaffung dieses Streichmaßes? Meine Augen werden langsam müde, den normalen Nonius ablesen zu müssen.

Ich nutze diese von Vogel, beide sind gut lesbar.



[michaelhild]

Soso, das ist also die berühmte Flughartfaserplatte.... bisher kannte ich nur Flugsperrholz...

'tschuldigung, den Kalauer musste ich jetzt aber auch unbedingt loswerden.

Wenn dann auch richtig, das heißt FlugZEUGsperrholz.



[bello]

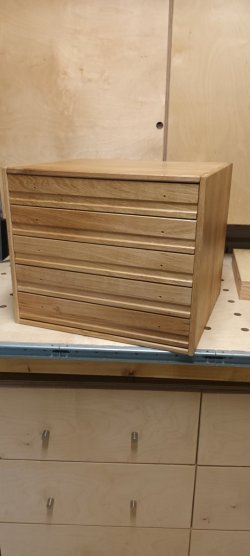

Schön, gibt es auch ein Bild vom fertig lackierten Schrank?

Zumindest schon grundiert.

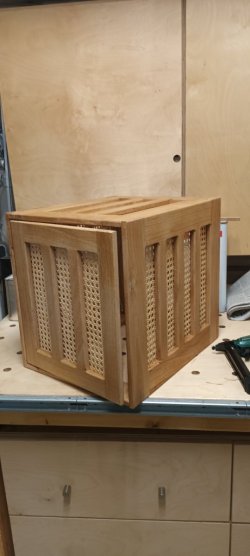

Dazu habe ich aus Resten noch ein kleines Schränkchen zur Aufnahme von Technik , Router und Basis, gebaut.



[Batucada]

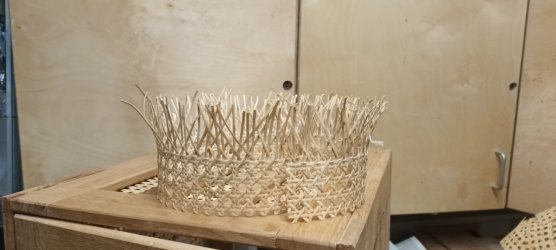

ist das echtes Geflecht?



[bello]

Ja. Ich hatte von den Heizkörperverkleidungen noch solch schmale Streifen übrig.



[tomkaes]

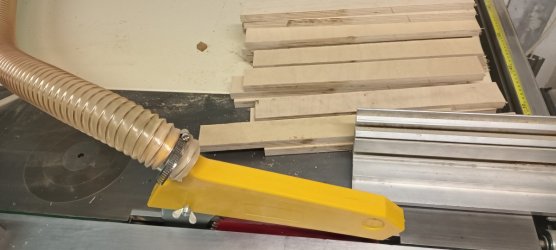

Die Platten habe ich dann zwischen geschliffen, zugeordnet und auf Format gesägt,

Anhang anzeigen 133187

@bello:
bitte stell deinen Spaltkeil mal korrekt ein



[bello]

Mittlerweile ist er wieder eingestellt , vorher hatte ich Kanteln geviertelt und wollte dabei absaugen. Das ging dann nicht anders. Für die MPX Leisten habe ich beim Blattwechsel korrigiert.



[U.Tho]

bitte stell deinen Spaltkeil mal korrekt ein

Meine Frau würde jetzt sagen: "Irgendetwas ist ja immer."



[Batucada]

@bello:
bitte stell deinen Spaltkeil mal korrekt ein

wachsamen Augen entgeht nix



[Batucada]

Ja. Ich hatte von den Heizkörperverkleidungen noch solch schmale Streifen übrig.

hast du eine Bezugsquelle? Wieviele Heizperioden hast du das Geflecht schon in Benutzung?



[bello]

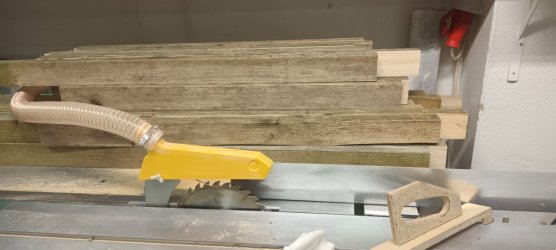

Meine Frau würde jetzt sagen: "Irgendetwas ist ja immer."

Es ging damals um diese Weißtannekanteln



[bello]

hast du eine Bezugsquelle? Wieviele Heizperioden hast du das Geflecht schon in Benutzung?

Die sind erst ein Jahr in Gebrauch. https://www.woodworker.de/forum/threads/heizkörperverkleidung.116613/
