Ixion BST 13 Bohrfutter wechseln

[mc2]

Hallo,
Wer kann sachdienliche Hinweise zum Wechseln des Bohrfutters machen und die Aufnahmegröße für das Neue nennen?
Leider kann ich aktuell nicht in die Werkstatt um selbst zu probieren, vielleicht kennt ja einer diese Aufnahme.



[IngoS]

Hallo,

schau mal ins geöffnete Bohrfutter, ob da am Grund ein Schraubenkopf zu sehen ist. Wenn ja, muss die erst raus. Kann Linksgewinde sein.

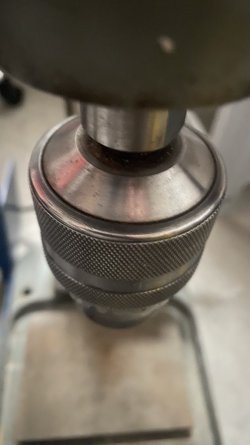

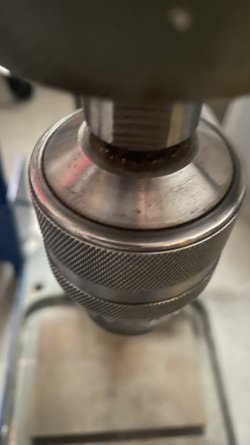

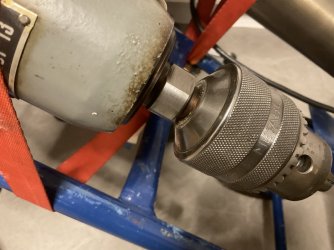

Ansonsten sieht es nach Konus aus. Das metallfarbige Teil mit den zwei Flächen wird die Abdrückmutter sein. Bohrfutter festhalten (Inbusschlüssel einspannen) und die Mutter nach unten drehen, bis das Futter abfällt. Konus könnte B16 sein.

Gruß Ingo



[mc2]

Danke Ingo,

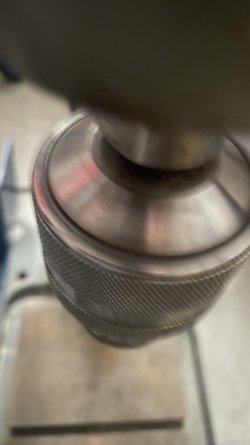

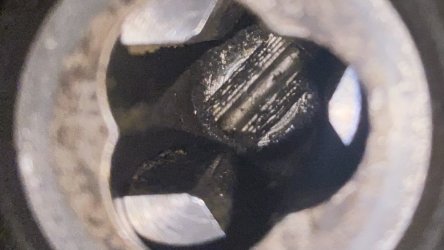

sieht nach Schlitzschraube aus, ist ein wenig überbelichtet.
Werde es am Wochenende mal probieren..



[rafikus]

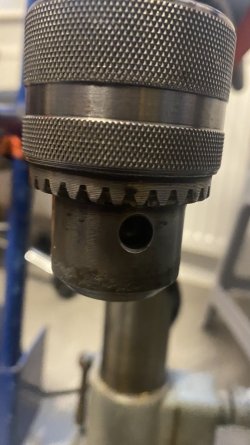

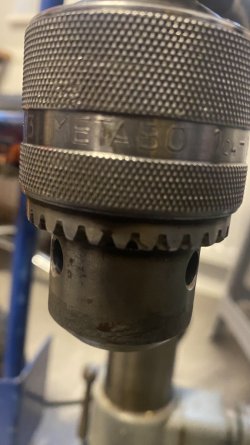

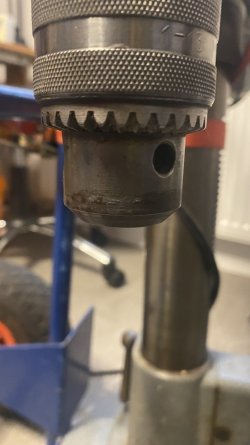

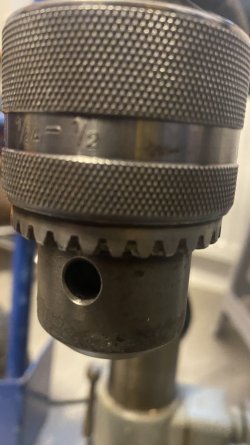

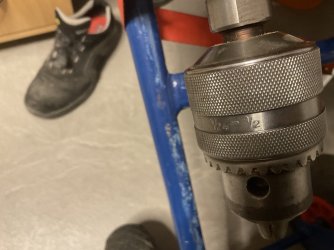

Meistens ist am Bohrfutter, zusätzlich zum Spannbereich, auch die Art der Befestigung vermerkt. Auf deinen Bildern ist 1/24 - 1/2 und 1-13 zu erkennen. Ist sonst noch eine Angabe drauf?



[mc2]

Leider nichts zu finden



[Mitglied 84747]

da ist kein Schraubenkopf, abdrücken(Kantholz) oder Schonhammer



[netsupervisor]

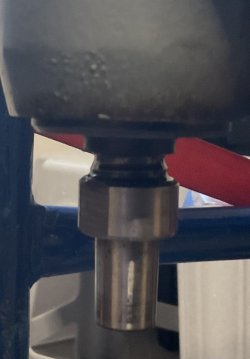

Die Ixion B ST13 hat eine Abdrückmutter, also der obere Ansatz mit der Schlüsselfläche.
Der sollte links rum aufgehen, bis er am Bohrfutterrücken anliegt. Zum Gegenhalten einen langen Inbus-Schlüssel ins Bohrfutter spannen.
Übliche Bohrfutterkegel haben einen B16, das kann man messen und nach Tabelle vergleichen.

Eine Tischbohrmaschine/Säulenbohrmaschine mit Fixierung des Bohrfutters durch eine innenliegende Schraube hab ich noch nie gesehen.



[Mitglied 84747]

das ist ja nicht Standard wie sieht es dann mit Guten anderen Bohrfutter aus? Oder hat die Pinole einen Morsekegel das auf B16 Dorn wechseln kann



[mc2]

Das mit der Ausdrückmutter war der entscheidende Tipp, Danke.

Fazit
- keine Schraube innen
- Ausdrückmutter für Bohrfutterwechsel
- B16 direkt an der Bohrspindel
- kein Morsekegel



[netsupervisor]

das ist ja nicht Standard wie sieht es dann mit Guten anderen Bohrfutter aus? Oder hat die Pinole einen Morsekegel das auf B16 Dorn wechseln kann

Musste es mehrfach lesen, habs aber nicht verstanden, was du meinst.
Kleine Tischbohrmaschinen haben keine MK Aufnahme, dazu reicht der Wellendurchmesser der Pinole nicht. Damit haben Sie fast immer eine Bohrfutterkegelansatz in B16 oder B13. Gute Maschinen dazu noch eine Abdrückmutter.

Die Futter mit Innengewinde findet man nur an Handbohrmaschinen oder Sonderbohrmaschinen. Zur Ablaufsicherung brauchen Sie eben eine Konterung mit innenliegender Schraube, insbesondere bei Linkslauf.



[Mitglied 84747]

Kann ja garkein Gewinde sein sonst kann man ja nicht abdrücken, weiss nicht was mir da in den Sinn kam



[Da bin ich]

das ist ja nicht Standard wie sieht es dann mit Guten anderen Bohrfutter aus? Oder hat die Pinole einen Morsekegel das auf B16 Dorn wechseln kann

Gute Bohrfutter haben immer bkegel, ein geschraubtes Futter kann nie den Rundlauf eines Bohrfutters mit Kegel erreichen
