Holzverbindung - Welche nehmen?

[goldieiii]

Hallo zusammen,

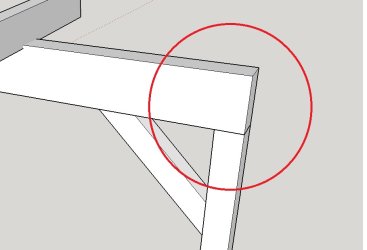

ich weiß nicht genau welche Holzverbindung ich bei dieser Konstellation verwenden soll:


Das untere ist ein Pfosten von 12x12cm. Der obere ein Querbalken von 12x24cm. Der Querbalken soll am Pfosten abschließen. Ich hatte vor einen Zapfen zu setzen. Allerdings würde der ja an der Stirnseite sichtbar sein und offen. Welche Holzverbindung kommt hier in Frage oder kann man das mit dem Zapfen so machen?

Liebe Grüße

Christian



[happyc]

Was wird das gebaute denn? wird die Konstruktion frei bewittert oder ist das später überdacht, welcher Anspruch an Optik besteht, welche Fähigkeiten und Werkzeuge sind vorhanden?



[wildsau11]

abgesteckter Zapfen!

https://materialarchiv.ch/de/ma:procedure_8431acb4-4988-4ff4-8b28-390798ae416a?type=all&n=Grundlagen



[depitter]

man kann auch verdeckte Zapfen machen, die sieht man nicht, je nach Können und Werkzeugpark ist das aber nicht so einfach.
Dübel/Lamello/Domino geht oder einfach profan verschrauben.
Dafür müsstest Du mehr Informationen liefern, wie @Happy schon schrieb, keiner hier kennt Deine Fähigkeiten oder weiss welche Werkzeuge und Ansprüche Du hast.



[KalterBach]

Verschiedene Verbindungen sind beim Baubeaver abgebildet.



[goldieiii]

Was wird das gebaute denn? wird die Konstruktion frei bewittert oder ist das später überdacht, welcher Anspruch an Optik besteht, welche Fähigkeiten und Werkzeuge sind vorhanden?

Das wird eine Terassenüberdachung. An die Optik habe ich keine besonderen Vorstellungen. Möchte nur so wenig wie möglich schrauben und an dieser Stelle keine Eisen verwenden.

Was ist mit dem "Zapfen mit Randabsteckung". Würde sich der anbieten?

An Werkzeugen kann ich alles verwenden was notwendig ist.

Hier nach einmal die gesamte Konstruktion als Skizze.



[IngoS]

Hallo,

der Zapfen wird an der Außenseite um 4cm abgesetzt. So ist das Zapfenloch dann auch 4cm vom Ende der Pfette entfernt.
Heutzutage werden solche handwerklichen Verbindungen kaum noch gemacht, es wird stumpf gestoßen und verschraubt.

Gruß Ingo



[Küstenharry]

Bolzenverbindung mit Konvexmutter.
https://www.ebay.de/itm/173770625103



[happyc]

Wenn du das ganz ohne Metall ausführen möchtest, musst du den Zapfen in seinem Zapfenloch mit einem Holzdübel sichern, also eine durchgehende Bohrung, durch die dann ein Rundholz gesteckt wird.

in deiner Konstruktion ist nMn der Querträger unterhalb der äußeren Sparren nicht zwingend notwendig - du kannst die Kopfbänder (die aussteigenden Diagonalen) auch direkt an den Sparren anbringen..



[magmog]

Guuden,

Zwei Holzbauschrauben, richtig gesetzt, von oben durch den vorgebohrten Sparren.



[goldieiii]

Hallo,

der Zapfen wird an der Außenseite um 4cm abgesetzt. So ist das Zapfenloch dann auch 4cm vom Ende der Pfette entfernt.
Heutzutage werden solche handwerklichen Verbindungen kaum noch gemacht, es wird stumpf gestoßen und verschraubt.

Gruß Ingo

Also den Zapfen dann nicht über die 12cm des Pfosten sondern nur 8 cm?



[IngoS]

Also den Zapfen dann nicht über die 12cm des Pfosten sondern nur 8 cm?

Hallo,

genau so. Das Loch für den Holznagel dann auch mittig Zapfen, also 8 cm vom Ende.

Gruß Ingo



[Fichtenelch]

Ich muss ehrlich sagen das ich nicht verstehen kann warum Stiel, Rahmenholz und Sparren immer komplett bündig sein müssen.

Rücke mit dem Stiel 10 cm nach innen und mache einen normalen Zapfen.

Ist zumindest meine Meinung.
