Holzständerwände Eckverbindung >90°/<90°

[The_Simple]

Hallo zusammen,
ich plane eine Garage in Holzständerbauweise in Eigenleistung um mal wieder selbst Hand an zu legen.
Hierzu habe ich soweit alle Unterlagen von einem Architekten und Statiker erstellen lassen.
Nun habe ich eine Frage an euch Experten.

Die Garage hat an 2 Ecken leider auf Grund des Grundstücks keine Rechten Winkel.
Nun stellt sich die Frage der Holzständerwände an diesen zwei Ecken.

Laut Statiker würde man in diesen Fällen die Randrippen der Wand der länge nach, so zuschneiden dass die Wände dann wieder stumpf aufeinander liegen. Geplant sind für das Ständerwerk 140x80 Rand- und Innenrippen.

Um solch ein Balken aber der länge nach im entsprechenden Winkel zu sägen, komme ich mit meinem Standard Werkzeug nicht weit. Eine Möglichkeit ist natürlich einen Zimmermann um die Ecke anzuhauen der mir bei der Realisierung der Eckverbindungen helfen kann.

Eventuell gibt es auch noch andere Möglichkeiten die Eckverbindung zu realisieren?

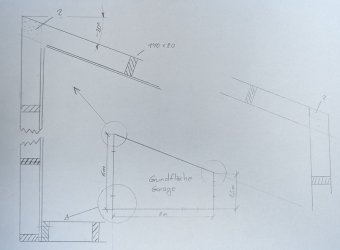

Ich habe euch mal eine Skizze gemacht um das besser zu veranschaulichen.

Vielen Dank schon mal im Voraus.



[Holzwerker1984]

Hast du einen Dickenhobel?
Wenn ja könntest du eine kleine Schräge bauen, auf der der Balken liegt und dann eben schräg gehobelt wird.



[Paulisch]

Hast du einen Dickenhobel?
Wenn ja könntest du eine kleine Schräge bauen, auf der der Balken liegt und dann eben schräg gehobelt wird.

Geht das nicht mit ner Handkreissäge deutlich einfacher?
Ich würde das auf jeden Fall so machen.
Welche Dimensionen haben deine Stiele?

Ah hab schon gelesen 80x140. Hmm da braucht man dann schon ne große Säge.
Oder mit HKS vorschneiden und mit dem Fuchsschwanz hinterher. Bei zwei/drei Stielen geht das schon



[Holzwerker1984]

Geht bestimmt auch. Dann reicht aber ne kleine mit 55mm Schnitttiefe nicht.

Wie immer: Je nach Ausstattung, finden sich unterschiedliche Lösungen.



[IngoS]

Hallo,

Die Pfosten nur bis genau an die Ecke setzen und den verbleibenden Keil nicht total ausfüllen, sondern eine Dachlatte (4 x 6cm) entsprechend keilig zusägen und an den Pfosten schrauben.
Falls gewünscht, mach ich morgen noch ne Skizze.

Gruß

Ingo



[The_Simple]

Hallo zusammen,
danke schonmal für eure Antworten

@Holzwerker1984 @Paulisch
Also das mit der HKS von beiden Seiten habe ich auch schon überlegt, aber die hat nur 55m Schnitttiefe und im 20° Winkel eben noch weniger.
Dachte dann noch an meine Säbelsäge, aber das wird dann bestimmt nicht sehr genau.
An Hobeln habe ich eher nicht gedacht, da das ja schon ne menge Arbeit ist.

@IngoS
Ich würde deine Idee gern mal sehen.

Beste Grüße



[Küstenharry]

Mit der Handkreissäge vor sägen und mit der Hand den Rest.



[magmog]

Guuden,

Mehrere Bretter entsprechend der Schnitttiefe der HKS an beiden Kanten schräg schneiden,
dann zusammenschrauben-nageln-leimen.
Die Ecke muss ja auch nicht komplett mit Holz gefüllt werden,
wenn die großen Teile ausreichend verbunden werden können,
kann der Rest mit Isolierung o.Ä. aufgefüllt werden.



[The_Simple]

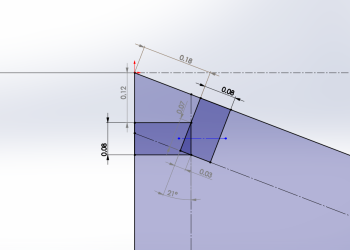

Mir kam gerade folgende Idee, aber auch eine bescheidene Lösung



[The_Simple]

@magmog

Du meinst so?

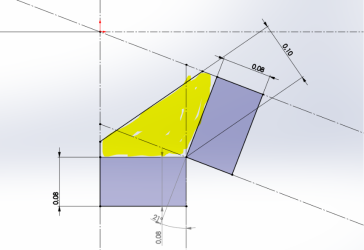

z.B. Balken 50x100/120 und dann entsprechend anpassen und als Verbinden z.B. alle ~25cm



[Paulisch]

Guck mal in die Ecken. Ich glaube Ingo meint das so.


Das geht ja letzten Endes darum das du deine Schalung vernünftig verschraubt bekommst. Und das dein Wandanschluss vernünftig ist. Die Stiele mit dem Winkel zu versehen ist so dann nicht mehr notwendig.
Deine Schwelle und Rähm läuft ja normal durch bis in die Ecke



[The_Simple]

@Paulisch dadurch ich aber keinen rechten Winkel habe, müsste ich bei der Anordnung aber die Fußrippe der Gegenseite ansägen, beibei das ja auch nur 4-6cm wären



[Paulisch]

@Paulisch dadurch ich aber keinen rechten Winkel habe, müsste ich bei der Anordnung aber die Fußrippe der Gegenseite ansägen, beibei das ja auch nur 4-6cm wären

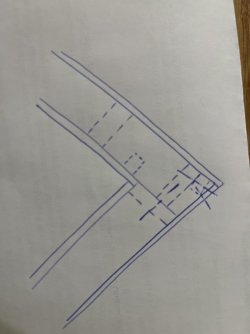

Anhang anzeigen 163900

Fußrippe hab ich Schwelle genannt. Die musst du natürlich mit deinen 20 Grad oder was das war, versehen.
So wie du die Stiele (Randrippen) stellst hast du keine Möglichkeit deine Schalung in der Ecke vernünftig zu nageln



[IngoS]

Hallo zusammen,
@IngoS
Ich würde deine Idee gern mal sehen.
Beste Grüße

Hallo,

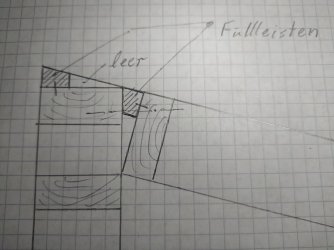

die Stiele unverändert lassen und die Lücken mit angepassen Füllleisten, z.B. Dachlatten ausgleichen. So brauchst du jeweils nur einen Schnitt mit überschaubarer Schnitttiefe. Sinngemäß beim stumpfen Winkel verfahren. Dass da kleine Ecken frei bleiben ist unerheblich.



Gruß Ingo



[joh.t.]

Mit D Ankern oder Fensterahmenschrauben im Passenden Winkel zusammenschrauben



[magmog]

Guuden,

Nee, die Brettkanten mit den genannten 20° anschneiden und aufeinander montieren.
So entsteht im Querschnitt eine passende Raute, die mit vorhandener Maschine
einfach gefertigt werden kann.



[magmog]

.......mal anders, wenn das gepunktete Kantholz in der Ecke aus der Skizze in Beitrag 1
mehrere senkrechte Linien bekommt, würden diese das Kantholz in die einzelnen Bretter unterteilen.

Als Material empfiehlt sich Fichte, parallel besäumt, 280 breit. Gibt's handelsüblich in 40 und 50mm.
Schräg getrennt können 2 Stk. in der Breite gewonnen werden.



[The_Simple]

Hallo zusammen,
ich wollte euch nun mal ein Update geben.

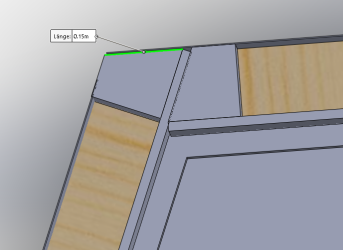

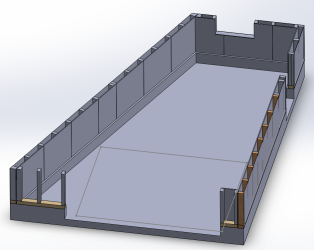

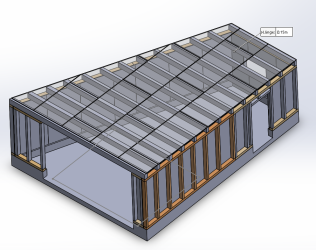

Ich habe nun alles mal genauer im CAD umgesetzt.
Habe mich nun entschlossen tatsächlich die Balken der Länge nach im 22° Winkel zu schneiden.
Dachte an eine Kombination aus zweiseitigem Anschnitt mit der HKS und dem finalen Durchschnitt mit einem langen Blatt für die Stichsäge.
Am Ende noch mit dem Hobel Egalisieren.
Habt Ihr noch eine Idee für eine Günstige Außenhaut der Garage?

Dachte hier an direkt beplankte Sauerkrautplatten 15mm die verputzt werden.
Eine Zwischensparrendämmung mit Steinwolle ist schon vorgesehen. Daher nur eine Dünne Außenhaut.
Oder benötigen die Sauerkrautplatten zwingend eine Hinterlüftung mit Konterlattung?
Wollte mit der Außenhaut so wenig Arbeit wie möglich haben.

Beste Grüße
