Moin moin,

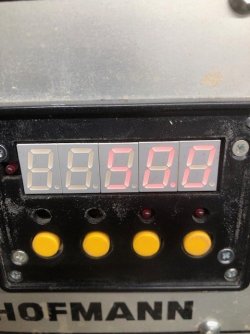

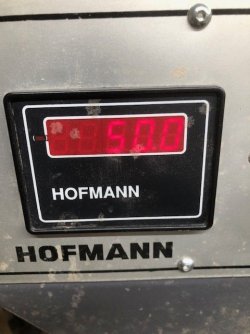

bei unserem Hofmann AD 514 war das Display defekt. Wenn man morgens den Hauptschalter angestellt hat, ging das Display gar nicht. Nach ein paar Minuten fing es an zu blinken und irgendwann ging es dann an. Die Zeit bis es anging wurde mit der Zeit immer länger, so das wir nachher nur noch nach dem mechanischen Zeiger eingestellt haben.
Nun habe ich letzte Woche mit dem Techniker von unserem Maschinenhöker gesprochen und dieser meinte das es wohl der Pufferakku sein wird.
Gestern habe ich einen neuen Akku geliefert bekommen und habe die Platine ausgebaut und mir den neuen Akku von einem Fernsehtechniker einlöten lassen.
Und siehe da es geht wieder alles. Die Fa. Hofmann hat mich netter weise bei den Einstellungen unterstützt.
Da es vielleicht auch hier mal jemanden treffen kann, stelle ich hier mal die Reparaturanleitung ein, die ich mir für das nächste mal aufgeschrieben habe :
1.) Maschine Stromlos schalten
2.) Frontplatte abschrauben, alle Stecker ( Achtung sind auch mit Schrauben gesichert) vom
Display abnehmen und das Display ausbauen.

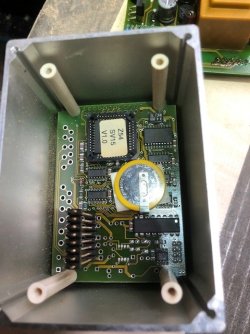

3.) Folie von der Vorderseite abziehen und das Display auseinanderbauen. Die
Einzelnen Platinen demontieren und den Pufferakku auslöten ( lassen).

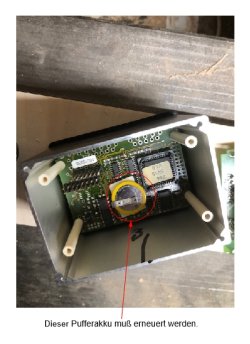

4.) Neuen Pufferakku Panasonic BR 2325 HCN einlöten.
5.) Platinen wieder einbauen und das komplette Display wieder zusammenbauen und
an die Frontplatte schrauben.

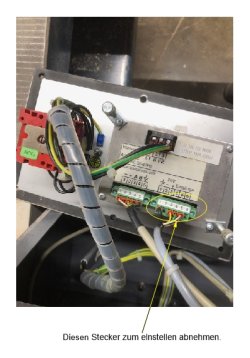

6.) Die Stecker wieder einstecken und verschrauben. Den Stecker der zum Schalter
zum Nullen des Displays führt, nicht wieder anstecken
7.) Hauptschalter einstellen.

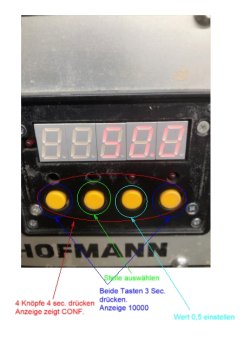

8.) Multiplikator einstellen : Alle gelben Knöpfe ca. 4 Sekunden drücken, danach die
linke und die rechte Taste für 3 Sekunden Drücken. Mit der 2. Taste die Stelle nach
dem Komma auswählen und der 3. Taste auf 5 einstellen. Zum Speichern alle 4
Tasten ca. 4 Sekunden gedrückt halten.

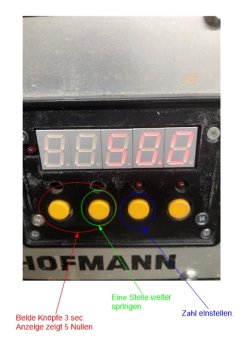

9.) Eichmaß Einstellen : Die beiden linken Tasten ( 1 und 2 ) ca. 3 Sekunden gedrückt
halten. Mit der 2. Taste auf die 2. Stelle vor dem Komma wechseln und mit Taste 3
den Wert auf 5 stellen. Danach Taste 1 und 2 zusammen kurz drücken um den Wert
zu speichern.
10.) Letzten Stecker wieder anstecken und verschrauben. Danach die Frontplatte
wieder einbauen.
Heute habe ich die Maschine erst mal nicht ausgeschaltet, damit sich der neue Akku richtig aufladen kann. Morgen werde ich dann sehen ob alles richtig funktioniert.
Zwischendurch mal ausschalten ging zumindest schon.
Ich hoffe das jemand mal diese Anleitung gebrauchen kann, ansonsten kann ich selbst beim nächsten mal hier nachlesen.
