Hammer A3-31 - Abrichtanschlag richtig montiert?

[HolzPhil]

Hallo liebe Community,

ich hoffe, dass mir der eine oder andere A3-31 Besitzer weiterhelfen kann. Ich habe im Dezember sämtliche Vorsätze über Bord geworfen, alle im Haushalt gefundenen Sparschweine geplündert und eine A3-31 bestellt. Recht überraschend und ohne eine vorherige Info seitens der Spedition stand dann letzte Woche die Maschine vor der Tür, leider nicht ganz ohne kleinere Transportmacken.

Nun habe ich vor der Inbetriebnahme direkt eine Frage:

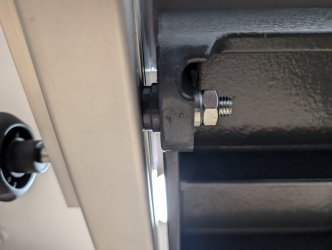

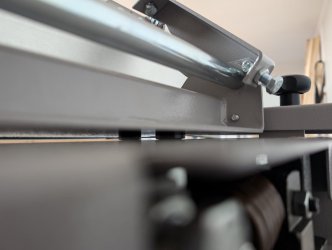

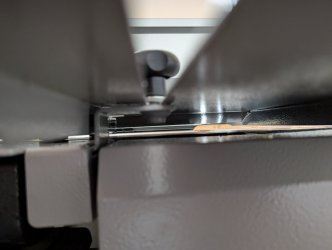

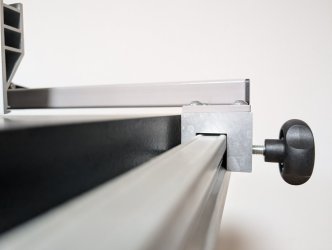

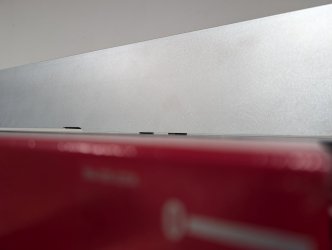

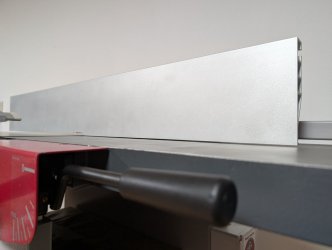

1) Habe ich den Abrichtanschlag richtig montiert? Leider lag dafür keine Anleitung bei. Im aktuellen Zustand ist er aber sehr schwergängig zu verschieben, man muss ihn dafür leicht anheben und dann nach vorne bzw. hinten bewegen. (Auf dem vierten Bild ist die Feststellschraube ziemlich gelöst, weshalb vermutlich die Unterlegscheiben so schief liegen).



Vielen Dank für eure Hilfe!

Viele Grüße,
Phil



[Hoosier]

Hallo Phil,

ich habe vor Kurzem ne A3 26 aufgebaut, die hat den gleichen Anschlag.

Ist das eine Neumaschine?? Falls ja, würde ich erstmal alle Unterlagen anfordern.

Aber im Netz findest Du die Anleitung zur A3-26/31/41 als PDF ohne große Sucherei. Alternativ auch der Felder support, die sind (waren bei mir) immer sehr hilfreich.

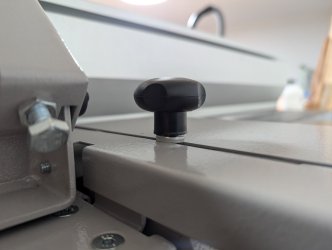

Was mir hier komisch vorkommt ist die Schrägstellung der Klemmschraube im Bild xxx942 - das erklärt dann wohl auch die Schwergängigkeit. Hier stimmt der axiale Abstand nicht, sprich die Führungsleiste vom Anschlag am Aufgabetisch ist irgendwie falsch
--> Die Abstandscheiben sind falsch rum montiert, deswegen stimmt das Abstandsmaß nicht. Dreh die beiden Scheiben, dann passt es

VG
Richard



[Hoosier]

...und, hat es geklappt?



[HolzPhil]

Hallo Phil,

ich habe vor Kurzem ne A3 26 aufgebaut, die hat den gleichen Anschlag.

Ist das eine Neumaschine?? Falls ja, würde ich erstmal alle Unterlagen anfordern.

Aber im Netz findest Du die Anleitung zur A3-26/31/41 als PDF ohne große Sucherei. Alternativ auch der Felder support, die sind (waren bei mir) immer sehr hilfreich.

Was mir hier komisch vorkommt ist die Schrägstellung der Klemmschraube im Bild xxx942 - das erklärt dann wohl auch die Schwergängigkeit. Hier stimmt der axiale Abstand nicht, sprich die Führungsleiste vom Anschlag am Aufgabetisch ist irgendwie falsch
--> Die Abstandscheiben sind falsch rum montiert, deswegen stimmt das Abstandsmaß nicht. Dreh die beiden Scheiben, dann passt es

VG
Richard

Hey Richard,

vielen Dank für die Rückmeldung!

Du hast Recht, der axiale Abstand stimmt nicht (macht die Reihenfolge der Unterlegscheiben bei der Klemmschraube Sinn?)

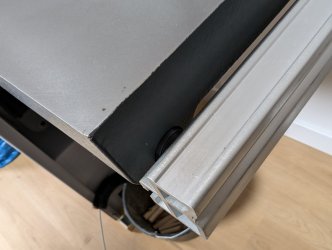

Der Tisch hat ja an der Aufnahme der Abstandscheibe eine Vertiefung, siehe hier:



Die Abstandscheibe verschwindet aber doch egal ob mit der dicken oder dünnen Seite gleich tief im Tisch, oder stehe ich hier auf dem Schlauch? Ich kann es heute Abend aber auch direkt mal austesten, wenn ein paar Minuten mehr Zeit sind.

Viele Grüße,
Phil



[Hoosier]

Hi Phil,

Um den Abstand zu korrigieren, musst Du die beiden Scheiben, die ich oben im screenshot vergrößert habe, um 180° drehen. Der kleinere Durchmesser gehört an den Tisch und passt dort in eine entsprechende Vertiefung. Damit verändert sich das axiale Maß, und es passt.

Verstanden was ich meine?

Viele Grüße
Richard



[HolzPhil]

Hi Phil,

Um den Abstand zu korrigieren, musst Du die beiden Scheiben, die ich oben im screenshot vergrößert habe, um 180° drehen. Der kleinere Durchmesser gehört an den Tisch und passt dort in eine entsprechende Vertiefung. Damit verändert sich das axiale Maß, und es passt.

Verstanden was ich meine?

Viele Grüße
Richard

Hey Richard,

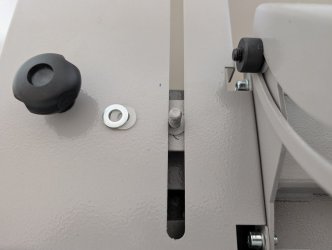

das hatte ich auch versucht zu beschreiben, habe mich aber nicht gut ausgedrückt. Genau die Vertiefung meinte ich auch, dort passt aber auch der größere Durchmesser rein. Und das auch gleich tief, oder täusche ich mich da? Auf dem zweiten Bild hatte ich versucht, das darzustellen.

Viele Grüße,
Phil



[Hoosier]

ich schau gerne heute abend bei mir - ich hatte in Erinnerung dass da was war. Ich hatte nämlich ähnliche Probleme bei meinem Aufbau, die Anleitung ist hier leider nicht sooo der Hammer (Wortspiel )

VG
Richard



[Hoosier]

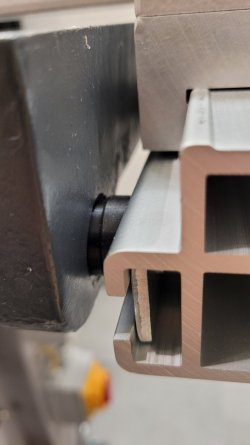

Ich bin mir nicht sicher ob der große Durchmesser in die Versenkung am Tisch passt. Abmontieren wollte ich es jetzt nicht...

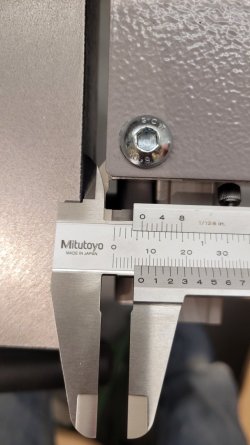

Vielleicht hilft dir das Abstandsmass Tisch zum aluprofil weiter: bei mir 7,7 mm. Es geht hier nicht um 1/10, der Fehler bei dir ist im Bereich 2-3 mm
