Hab meine Bernardo CSM veredelt

[Obatzter]

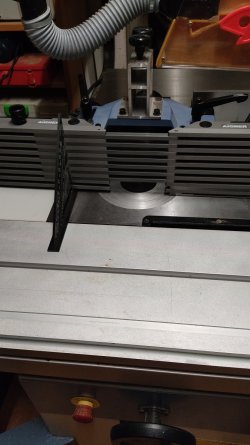

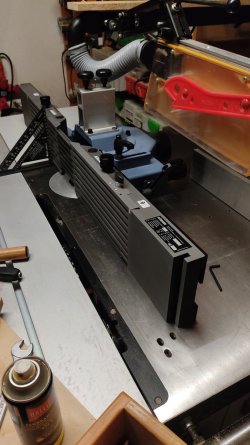

Hallo zusammen, ich habe mir meine Bernardo CSM getunt und die ollen Alubacken gegen was unverhältismässigen getauscht.

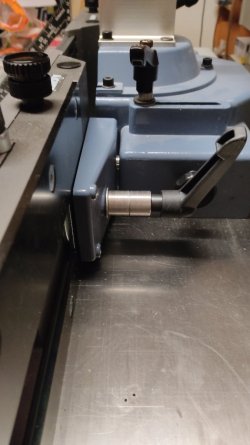

Aber es hat ohne Zucken direkt funktioniert. Das einzige was ich improvisiert habe ist das ich die M12 Excenterhalter Schraube mit Distanzstücken auffüttern musste um das Gewinde nicht abflexen zu müssen (Bild 3). Ich will damit nur zeigen das es geht und auch funktioniert. Interessant für diejenigen die mit Holzmann, Bernardo, Holzstar Maschinen arbeiten, da diese fast alle den gleichen Fräsanschlag draufhaben. Diese Variante ist zwar etwas überdimensioniert aber ist mir lieber als das was vorher drann war.



[elmgi]

Die Anschlagbacken sehen ja fürchterlich aus. Wie kann man nur so etwas machen??

Ich biete Dir im Tausch schöne Alu-Backen mit Linealen an, die passen viel besser zu
Deiner Maschine. Ich würde sogar die Versandkosten übernehmen!



[Obatzter]

Danke für Dein Angebot, aber man muss nicht immer das beste haben wollen. Mit äusserlichen Mängeln kann ich ganz gut Leben.



[Mitglied 24010 keks]

Jetzt ist der Anschlag wertvoller als die Fräse...
Sieht aber schon schick aus!
Wie ist das jetzt mit dem runterheben? Ist der jetzt arg schwerer? Schaut ja nach einer Kombi aus?
Ich liebäugel da ja auch ein wenig mit, sollte mir mal einer günstig über den Weg springen - scheue aber etwas das Gewicht. Der Felder Anschlag ist so schön nicht Grad ein Leichtgewicht...

Gruß Daniel



[Holzrad09]

Ich liebäugel da ja auch ein wenig mit,

Ich hab ja auch die CSM und der Fräskorb ist schon verdammt leicht ( Aluguss ), Ich hätte mir vermutlich nicht die Aignerbacken da dran gebaut.
Gerade beim Türen ausfälzen hat man ja eine Hebelwirkung oder wenn man beim auflegen gegen die Backe knallt, nicht das man die Backenführung verbiegt.
Aber an der alten Fräse, die ist massiv, da wär das schon was.
LG



[Obatzter]

Der Anschlag wiegt 18kg.Aber erstaunlicherweise kann man gut damit arbeiten. Ich halte trotzdem noch Ausschau nach nach einem stabileren Fräskorb. Gekauft habe ich die Backen da sie mir sehr günstig Neu und unbenutzt über den Weg gelaufen sind.



[Holzrad09]

Moritz @Leibhaftiger hat mir mal einen zugeschickt, dafür bin Ich Ihm heute noch dankbar.
Den möchte man aber auch nicht jeden Tag rauf und runter bauen, der ist aus Grauguss.
LG



[Obatzter]

@Holzrad Ja, der wäre was. Aber auch der Korb der Felder F700 ist sehr gut! Den hatte ich mal und den kann man für teuer Geld auch noch kaufen. Ich halt Ausschau aber solange nutz ich den von Bernardo. Ich hab aber auch noch ein Kity 623Solo Fräse mit der kann man die schnelle Fräsung auch noch machen.



[Macchia]

der ist aus Grauguss.

das sind ja gar keine Aufnahmen für die Andrückvorrichtungen bzw. Schutzhaube...



[Werkzeugprofi]

Ich liebäugel da ja auch ein wenig mit, sollte mir mal einer günstig über den Weg springen - scheue aber etwas das Gewicht. Der Felder Anschlag ist so schön nicht Grad ein Leichtgewicht...

Deswegen hängt bei mir eine elektrische Seilwinde über der Fräse



[Obatzter]

@Werkzeugprofi, hab zuerst drüber gelacht das die mit der Seilwinde.Aber so schlecht wär das gar nicht. Zumindest mach ich mir mal Gedanken darüber es umzusetzen.Vielen dank für die Inspiration!



[Werkzeugprofi]

Kostet nicht viel und vermeidet bei Bedarf einiges an Ärger und Schlepperei. Möchte ich nicht mehr missen...



[Macchia]

ist die Haube zu schwer seid ihr zu schwach, ihr seid vielleicht Weicheier.
Ne Seilwinde für die paar Gramm.
Wäre nicht auch ein Exoskelett in Verbindung mit einer Seilwinde und einen weiteren Mitarbeiter
einfach nur traumhaft?

Wie bringt ihr denn das Holz auf die Maschine?

mal Quatsch beiseite..

bei mir steht das Teil im Regal, dann müßte ich das Seil erstmal im Schneckentempo ausfahren bis dorthin.
Bis das dann wieder eingerollt, abgesenkt über der Maschine ist, ist der Tag rum...

Ein einfacher Flaschenzug, könnte ich mir vorstellen, der wäre deutlich schneller zu bedienen und braucht keinen elektr. Anschluß.



[Obatzter]

Ich bin Alt und Schwach



[bello]

Ich bin Alt und Schwach

Ich auch.



[Obatzter]

Gottseidank muss ich damit kein Geld mehr verdienen. Aber ein geiler Beruf sowie Hobby ist das Schreinern trotzdem.



[Holzrad09]

Ich bin Alt und Schwach

Ich auch.

Willkommen im Club der alten Säcke !
Früher war Ich jung und hübsch, jetzt bin Ich nur noch und.



[Holzrad09]

das sind ja gar keine Aufnahmen für die Andrückvorrichtungen bzw. Schutzhaube...

Hey Martin, Ich schulde Dir ja noch ne Antwort.
Solches neumodisches Zeug gab es früher noch nicht als man den Fräsanschlag gebaut hat, da gab es lediglich Löcher in den hölzernen Fräsbacken zur Aufnahme eines Handabweißbügels mit der Aufschrift

Schütze Deine Hände !

LG



[KalterBach]

In manchen Betrieben musste man den an Fräse 1 nicht abbauen. Man ging stattdessen an Fräse 2.

Spaß beiseite. Arbeitssicherheit und auch Hilfsmittel im Betrieb, da hat sich die Welt in den letzten 20 Jahren deutlich positiv verbessert.

Egal ob Seilwinde, kleiner Kettenzug, Hebelkonstruktion oder sonst etwas, der Rücken dankt es. Manchmal reicht es auch, wenn man den Anschlag einfach auf einen in der Höhe passenden Rollwagen schiebt/hebelt.



[Macchia]

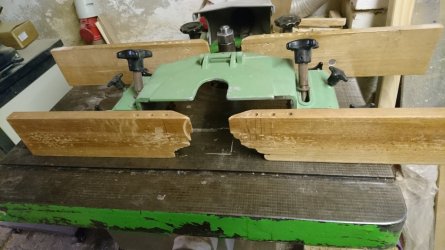

Solches neumodisches Zeug gab es früher noch nicht als man den Fräsanschlag gebaut hat

wann ist denn früher?
Meine Robland ist Bj. 95 und auch weit davor kenne ich die Vorrichtungen schon...
Allerdings verläßt mich da ein wenig die Erinnerung wie das genau aussah.
Die Löcher in den Holzbacken ja, das sagt mir noch was...

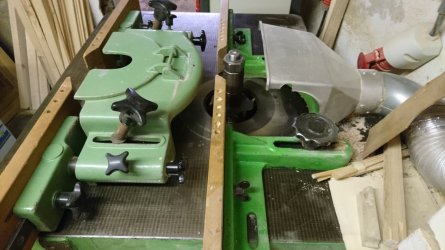

Na jedenfalls ist der auch aus Stahlguss und wiegt ordentlich, ich hab da aber mehr Angst mit dem Teil
unsanft auf den Hobeltischen abzusetzen, weil die Sche..tische sich schon beim hingucken verstellen.
Da jetzt mit einem Seilzug anzufangen.. auf die Idee würde ich jetzt nicht kommen.

schaut jetzt mickrig aus auf dem Bild, aber der Ansaugstutzen ist da auch noch mit dran aus Guss.
Die Andrückvorrichtung und Haube ist zwar ein bißchen gakelig hilft aber, bzw ist mir schon lieb.


finde aber auch das Aigner Dingens würde sich besser an der Robland machen.



[bello]

wann ist denn früher

Allerdings verläßt mich da ein wenig die Erinnerung wie das genau aussah.

Dann Dir auch ein ...

Willkommen im Club der alten Säcke !
Früher war Ich jung und hübsch, jetzt bin Ich nur noch und.



[Holzrad09]

wann ist denn früher?

Ich denke der Fräsanschlag ist aus den 70ern aber eine große Verbesserung zu dem originalen, der etwa 100 Jahre auf dem Tacho stehen hat.

Allerdings verläßt mich da ein wenig die Erinnerung wie das genau aussah.
Die Löcher in den Holzbacken ja, das sagt mir noch was...

Hier an der Elektra Beckum kannst Du Dir so nen Ding anschauen. https://www.ebay.de/itm/115692685179?
Gar nicht so einfach sowas zu finden, die Google Bildersuche gab auch nix her. Sowas benutzt anscheinend keiner mehr ....

Die Andrückvorrichtung und Haube ist zwar ein bißchen gakelig hilft aber, bzw ist mir schon lieb.

Das Zeugs war bei meiner Fräskombi auch dabei.
LG



[Macchia]

Dann Dir auch ein ...

das ist jetzt grad mal ... Moment.. Eins im Sinn plus ähm ja... 34 Jahre her.



[bello]

Wie schätzt Ihr denn den ein https://online-kaufen.cc/Holzprofi/...ineal-fuer-Fraesanschlag-1000mm-HP::6796.html ?



[Holzrad09]

Wie schätzt Ihr denn den ein https://online-kaufen.cc/Holzprofi/...ineal-fuer-Fraesanschlag-1000mm-HP::6796.html ?

Wird schon funktionieren das Ding, ist eben für daheim nen Batzen Kohle ....
Alternativ gäbe es noch das hier bei den Franzmännern https://www.bricozor.com/guide-barrettes-combine-bois-toupie-leman.html
Soll wohl an den Leman Maschinen passen, schauen den Bernardos ganz ähnlich.
Dann gäbe es noch den hier https://www.otelo-werkzeug.de/produ...4i8aSV5NZ0zEh4bIn3vEYJ9_RgPBH4bIn3gRQFzvRgPBH
Und zu guter letzt noch low Budget Selfmade Variante.
LG
