Gesamtbreite Bernardo FKS 1250n/1600/2000

[alex15.10]

muss mal schauen, wo ich die pdf habe. Schicke sie dir dann per pn, gib mir mal bitte paar Tage Zeit.

Schlitten gaz nach hinten, Sägeblatt u. Keil sollten dann frei liegen. Die zerfranste Aluplatte (rechts vom Sägeblatt) muss auch runter, um mit einem Dorn/Stift kontern zu können. Blattschraube ist Linksgewinde.
LG
Thomas

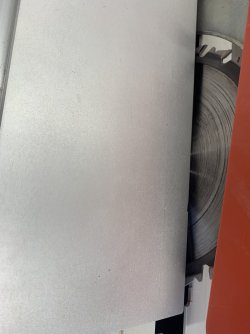

Soweit geht der Schlitten leider nicht. Weiter wie auf dem Bild geht er nicht hinter. Denke der ganze Schlitten ist zu weit nach vorne justiert



[Holzfummler]

Moin,
der Tisch ist bei mir mittig, dann geht es. Der Weg des Schlittens wird von der Position des Tisches(über den Ausleger) festgelegt. Der Schlitten läuft in einer Schiene, die ist fest am Korpus. Daran kannst du nichts verändern.
LG
Thomas



[VolkerDK]

Wo fehlt die Länge, vorne oder hinten?

Mit beherzten Rucken des Schlittens am Anschlag, lässt er sich etwas „verstellen“. Aber keine rohe Gewalt anwenden, es geht nur darum, die Kugelkäfige etwas zu verschieben.
Dann kann auch noch der Anschlag, der auf dem Unterteil des Schlittens montiert ist zu versetzen, dazu sind neue Gewinde nötig.

@alex15.10
Hast du das probiert? War bei mir die Loesung (andere Maschine, aber anscheinend alle das selbe Prinzip).
Stuetz beide Haende drauf, und fahre dann in den Endanschlag mit bisschen Schwung (nicht reinballern), dann wirst du sehen wie er Stueck fuer Stueck weiter nach vorne geht.



[killkenny]

Kann ich bestätigen. Hört sich im ersten Moment vielleicht etwas merkwürdig an aber das geht definitiv.
Ist bei meiner 1600 H nicht anders. Schön vorsichtig, Schritt für Schritt, bis der Schlitten knapp vor dem Sägeblatt ist.
Mit der Zeit wird sich das wieder verstellen, dann den Vorgang wiederholen.



[alex15.10]

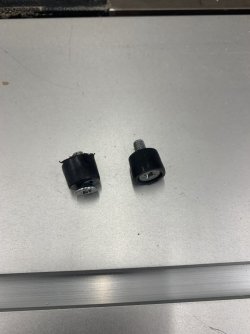

Das hat nicht funktioniert. Ich habe die unten die Anschläge abgeschraubt. Dann schaut es so aus.



[alex15.10]

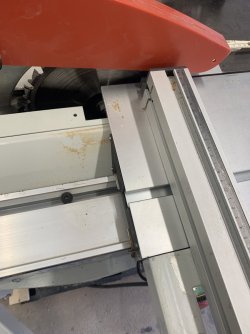

Der Ausleger geht allerdings nicht bis vorne. Da fehlen 20cm.

Da fährt die Stütze an den Anschlag.



[alex15.10]

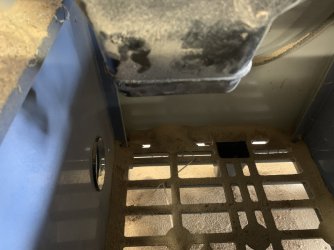

Hier mal ein Bild von innen. Kommt da einfach ein 100er Schlauch dran? Unten ist klar. Oben am eckigen Anschluss mit einer Schelle quetschen?



[mc2]

Mach doch mal den Ausleger ab, dann kannst einfacher arbeiten und den Schlitten auch weiter verschieben. Mit dem Ausleger hast du auch nicht die Möglichkeit die vollen 160 cm zu verschieben.

Bei meiner war innen ein 80 Schlauch dran. Du musst den Schlauch vorher schon in die Form bringen, sonst mühst dich endlos, das runde aufs Eckige zu bekommen.



[alex15.10]

Der Ausleger war ab. Weiter lässt es sich nicht verschieben. Vielleicht muss die untere Schiene, auf die der Schiebeschlitten läuft weiter nach hinten. Ich schaue mir das nochmal am Wochenende genauer an.

Wenn nicht lass ich es so. Ans Sägeblatt komme ich so halbwegs.



[Johannes]

Hallo Alex,
der Schiebeschitten besteht ja aus drei Baugruppen. Dem Laufprofil, das am Maschinengehäuse fixiert ist, dem Schiebetisch und, dazwischen dem Laufwagen. Dieser Laufwagen neigt bei vielen Maschinen dazu, zu wandern, wodurch der Fahrweg verkürzt wird. Hast du kontrolliert ob das bei dir der Fall ist?

Es grüßt Johannes



[alex15.10]

Genau das meinte ich Ich wusste die Namen nicht

Ich kann mir vorstellen, dass es der Laufwagen ist. Das Laufprofil schaut richtig montiert zu sein. Beim Laufwagen muss ich erstmal schauen.

Das werde ich mir nochmal die Tage anschauen.



[mc2]

Wenn es keine 150 km einfach wären, würde ich vorbeikommen.
Vielleicht wohnt ja ein Helfer näher dran.



[alex15.10]

Wenn es keine 150 km einfach wären, würde ich vorbeikommen.
Vielleicht wohnt ja ein Helfer näher dran.

Das ist ja lieb Danke

Ich schaue mir das nochmal im Ruhe und genauer an, wenn ich die Absaugung innen fixe.
