Gehrungsschnitt mit L-Profilleiste (Winkelleiste)

[rocky16]

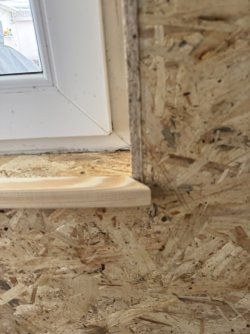

Ich habe in meiner alten Garage eine Wand mit OSB-Platten verkleidet. Jetzt möchte ich am Fenster die Kanten schön mit einer Holz-Winkelleiste (L-Profil gleichlange Schenkel) abdecken. Wie bekomme ich da einen Gehrungsschnitt an den Ecken hin? Egal was ich anstelle, es klappt nicht. Die Tools für einen Gehrungsschnitt durchzuführen, hab ich da.



[Rasputin]

Servus,
deine Gehrung läuft falsch.
Die sollt so sein, wie am Fensterrahmen.



[rocky16]

deine Gehrung läuft falsch.

Ja, aber wie muss ich die Gehrungssäge führen, damit es richtig wird.
Hast du mal einen Link zu einer Zeichnung oder Video. Ich raffes das einfach nicht



[Peter Schiendzielorz]



[Peter Schiendzielorz]

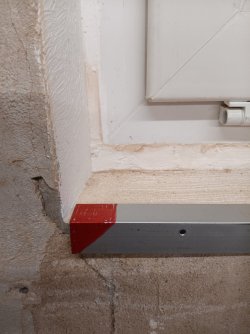

Das Rote muss weg.
Sorry, hatte gerade kein Holzprofil zur Hand.



[wirdelprumpft]

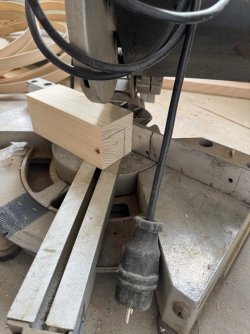

Sofern wie in #4 dann so anlegen



[Rasputin]

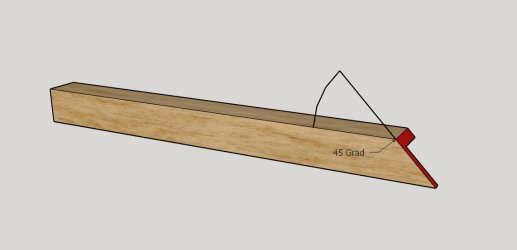

so sollt die untere rechte Ecke ausschauen.



[rocky16]

Ich danke euch vielmals. Heute gehe ich das noch einmal an.
Es wird klappen, da bin ich jetzt zuversichtlich!



[zra_BA]

so sollt die untere rechte Ecke ausschauen.
Anhang anzeigen 215436

Das sehe ich ein bisschen anders.

Die lange Seite der Leiste liegt auf der Fensterbank und die kurze Seite auf der Wand.

Bei diesem Schnitt liegt die kurze Seite auf der Fensterbank und die lange Seite auf der Wand.

Wenn ich solche Leisten verlege löse ich das folgendermaßen:

Ich mache mir für diese asymmethrische Leiste 4 ca. 10 cm lange Stückchen mit den verschieden möglichen Winkelschnitten. Das dann passende Musterstück lege ich auf die Kappsäge und stelle die ein. Die Leiste wird dann genauso wie das Musterstück aufgelegt und abgeschnitten.

Mangels Leiste kann ich leider kein Foto machen, aber ich denke das ist einigermaßen verständlich.



[fried.chycken]

Mangels Leiste kann ich leider kein Foto machen, aber ich denke das ist einigermaßen verständlich.

Leider nicht. Ich hab nicht verstanden was oben falsch sein soll...



[zra_BA]

Wenn die Leiste so wie in #7 abgeschnitten und im Bild aus #1 auf die Fensterbank gelegt wird, zeigt die lange Seite des L nach unten und die kurze Seite des L zum Fenster.

Im Bild aus #1 zeigt aber die kurze Seite des L nach unten und die lange Seite des L zum Fenster.



[Johannes]

Wenn die Leiste so wie in #7 abgeschnitten und im Bild aus #1 auf die Fensterbank gelegt wird, zeigt die lange Seite des L nach unten und die kurze Seite des L zum Fenster.

Im Bild aus #1 zeigt aber die kurze Seite des L nach unten und die lange Seite des L zum Fenster.

Hallo,
nicht nur Bilder gucken, sondern auch Text lesen.

Holz-Winkelleiste (L-Profil gleichlange Schenkel)

Es grüßt Johannes



[zra_BA]

...
nicht nur Bilder gucken, sondern auch Text lesen.
...

Ich bitte vielmals um Entschuldigung, dass die Bilder nicht zum Text passen.

Bei gleichlangen Schenkeln genügen zwei Musterstücke.



[Rasputin]

Du kannst das gerne sehen, wie du willst, aber meine Zeichnung ist ein gleichschenkliger Winkel, wie vom OP geschrieben. In meiner Zeichnung: 20/20/4.
Was die (deine) Perspektive daraus macht, mag dahingestellt sein.

Wenn man das Bild um 90 grad im Gegenuhrzeigersinn dreht, ist es die obere rechte Ecke, aber die aufrecht laufende Leiste.
Weitere 90 grad, die obere linke Ecke, aber die horizontal laufende Leiste.
usw....

Einfacher stellt es sich vielleicht dar, wenn man sich die Einbausituation als einen auf dem Tisch liegenden Rahmen vorstellt.

Dann bekommt man das auch ohne viele Muster hin.
