Fräser Auswahl

[DanielAL]

Guten Tag, ich bin Grad auf der Suche nach einem passendem Werkzeug für ein Projekt.

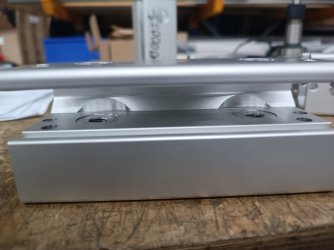

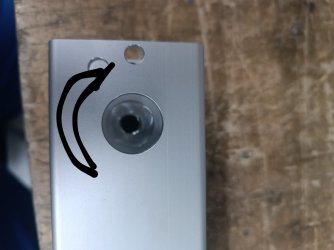

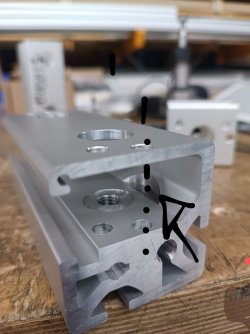

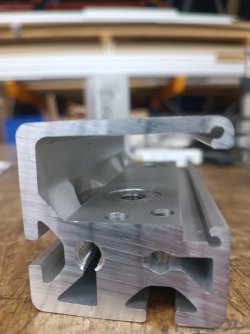

Gesucht wird ein Fräser um die gekennzeichnete Bearbeitung zu fräsen.

Die obere Bohrung hat einen Durchmesser von 22mm.
Und ich vermute das es fräser gibt die durch das Loch kommen und unten die ,, Kreistasche " fräsen kann.

Bin für Hilfe sehr dankbar.
Mfg



[wirdelprumpft]

T- Nut Fräser
https://www.hoffmann-group.com/DE/d...fräser-unbeschichtet/p/194030?wayIntoCart=SRP



[FredT]

Wenn es dir nicht unbedingt auf den Radius ankommt sollte auch ein Nutfräser verwendet werden können. Ein 11er Radius erscheint mir für die gezeigte Fräsung zu klein; das sieht eher nach >R20 aus.



[DanielAL]

Das dachte ich zuerst auch, das Problem ist das ich da keinen passenden finde.

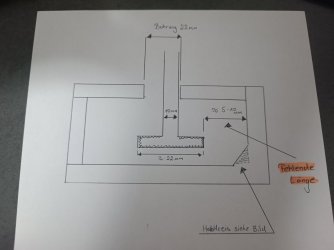

Weil wenn ich z.b mit einem D21 oder D22 Nutfräser, der einen Schaft von 10mm hat durch die obere Bohrung durchfahre, komme ich wegen des Schaftes nicht so weit nach innen um diese halbrunde Tasche zu fräsen. Da diese zu weit nach innen geht.
Weil der Durchmesser vom Werkzeug darf max. 22mm sein.



[Mues_Lee]

Horn Fräser gäbe es noch https://www.horn-eshop.de/de-DE/fraessysteme/nutfraesen-zirkular

Aber ich weiß jetzt nicht auswendig was es da an Schaftdurchmessern bei den Aufnahmen und den passenden Fräseraufsätzen gibt. Aber ich glaub die Dinger sind nicht ganz billig

Ansonsten normaler Nutfräser und am Schleifbock den Schaft im fraglichen Bereich dünner schleifen. bzw. abdrehen.



[FredT]

Du kommst da mit dem Radius nicht hin; da wird mE mindestens ein >40er Dm notwendig sein (ich vermute, daß das gemacht wurde, um ein Kugellager dort einzubauen). Da braucht es ein Sonderwerkzeug zu, evtl Winkelvorsatz mit Schlitzfräser. Großtechnisch machbar, klein ->0.
Kleinmechanisisert sehe ich nur die Möglichkeit mit einem Nutfräser waagerecht ausarbeiten. Ist ja nur Alu.



[Mues_Lee]

Ausspindelwerkzeug gäbe es noch.



[teluke]

Ich würde annehmen dass hier ein Fräser genutzt wird der ähnlich dem Fräser ist mit dem man Topfbohrungen macht.
Den kann man durch die obere Bohrung nach unten absenken und dann nach vorne/hinten/seitlich verschieben.
Klar hat dann die Tasche keinen durchgehenden Radius aber das scheint mir hier auch so zu sein.

Per Hand mit der Oberfräse wäre mir das aber zu riskant.
Das ist eine Angelegenheit für die CNC.
Da würde ich kein Problem sehen.

Warten wir mal auf @Kerstenk , der kennt sich da besser aus als ich.



[Helibob]

Wie würde es sich mit einem 45° Kegelfräser im 45° Fräswinkel verhalten?



[Kerstenk]

Ausspindelwerkzeug gäbe es noch.

so in der Richtung, mit einem Schlagzahnfräser. Den man im Stillstand einfädelt, das Werkstück einspannt und dann fräst. Geht natürlich nur auf einer entsprechenden Fräse.



[Peter Schiendzielorz]

https://www.schweisshelden.de/catal...NeTmSo54zzsTkUeLtC2TwnFNYiQ2JnZAaAvkbEALw_wcB



[NOFX]

Wie wäre ein Planfräser mit kurzer (gekürztem) Schaft, den man von unten einsetzt und dann erst einspannt?

Entweder mit einer Spannzangenverlängerung oder mit einer Oberfräse mit weit herausstehender Spannzange.
