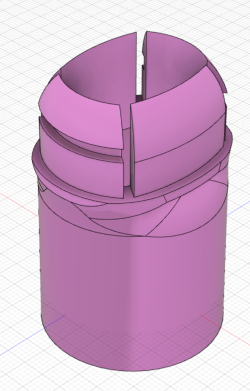

In Sachen osVAC habe ich gerade eine Diskussion zur Festo HKS ATF 55.

Fragen:
Hat jemand ein Bild des Original-Anschlusses?
Wie verbreitet war der an den Festo-Maschinen? Nur diese HKS? Alle HKS? Alle Geräte? Immer noch aktuell?



[carsten]

Hallo

ja war weit verbreitet. Das obere Teil was bei dir geschlitzt ist ist aus Gummi und konisch.

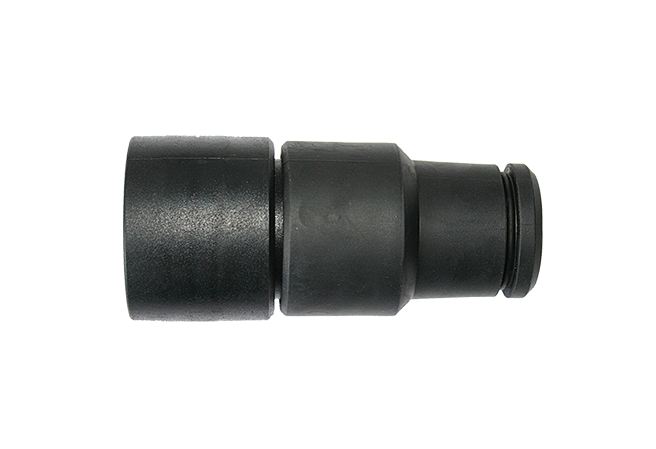

Hier https://www.starmix.de/webp/thumbna...ter-anschlussmuffe-drehbar_1920x1920.png.webp
gut zu erkennen zwar nicht original Festool.
Bei einigen Maschinen musste man ihn reinstecken udn er sollte sich mit der Nut in einem Gegenstück verhaken. z.B bei der ATF.
Bei der OF1100 ( Oberfräse war der Anschluss oval geriffelt und man musste ihn darüberstülpen.
Durch die konische Form und das Gummimaterial konnte man den in zahlreiche andere runde Aufnahmen reinquetschen.
Hat aber in allen VArainten nicht sonderlich gut ( dauerhaft insbesondere bei Bewegung) gehalten.



[odul]

Von wann bis wann wurden die verbaut?



[wirdelprumpft]

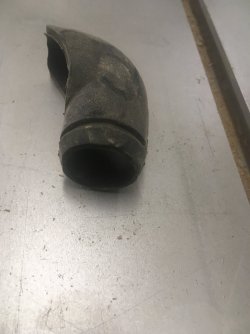

Hier ist ne normale HKS75 hab das Gummitel aber 2x somit passt das auch auch auf die TS55 die hab ich irgendwann mal verkauft die neue TS55 hat anderern Anschluss - Bilder dürfen weiterverwendet werden



[PrimaNoctis]

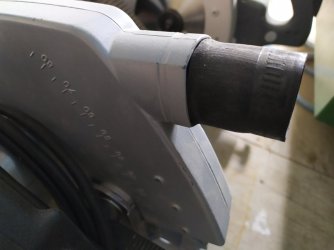

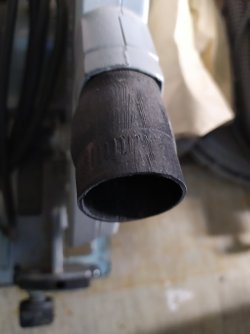

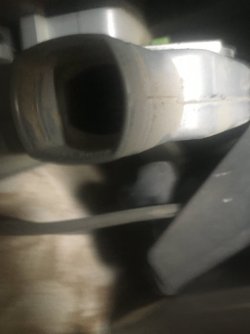

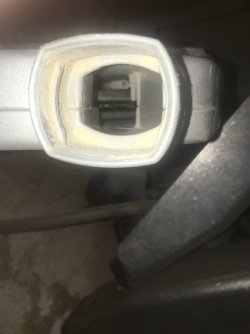

Bei meiner Festo AP85 hat mir ein lieber Mensch den Stutzen gedruckt. Angepasst habe ich ihn mit Heißluft und Schlauchschelle, damit mein Sauger passt. Ist einwandfrei.

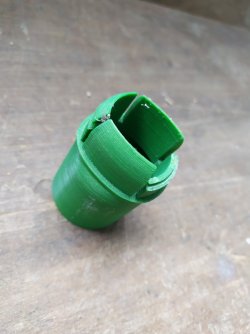

Das Grüne hatte die falsche Anordnung, aber man sieht das innere gut.

Original gab es wohl nur ein Gummiteil wie in Beitrag 4, das hab ich auch. Einen originalen Stutzen für den Sauger kenne ich nicht und selbst wenn, kann man es leichter selber drucken.



[Johannes]

Hallo,
ich verstehe die Frage nicht so ganz. Ich habe eine ATF 55 und da hält der normale Anschluß von meinem Festo Sauger völlig problemlos.
Auch an der AT65 E, AP 88 E, und auch an meiner Festo RO 150 E und vielen Maschinen anderer Hersteller passt dieser Anschluß.
Wozu braucht man da einen Adapter?

Es grüßt Johannes



[wirdelprumpft]

Wozu braucht man da einen Adapter?

Es geht um das osVAC - System - ist Anschlusssystem an Staubsauger-Maschinen entwickelt für 3D-Druckerbesitzer



[Johannes]

Wie verbreitet war der an den Festo-Maschinen? Nur diese HKS? Alle HKS? Alle Geräte? Immer noch aktuell?

Sehr, nein, ja, nein, ja.

Es grüßt Johannes



[odul]

Bei meiner Festo AP85 hat mir ein lieber Mensch den Stutzen gedruckt. Angepasst habe ich ihn mit Heißluft und Schlauchschelle, damit mein Sauger passt. Ist einwandfrei.
Das Grüne hatte die falsche Anordnung, aber man sieht das innere gut.

Original gab es wohl nur ein Gummiteil wie in Beitrag 4, das hab ich auch. Einen originalen Stutzen für den Sauger kenne ich nicht und selbst wenn, kann man es leichter selber drucken.

Das Gummiteil ist wohl wirklich nicht sooo super.

Das Grüne ist wohl das gleiche, wie meine Abb. in #1. Scheint aber meist zu passen.



[Johannes]

Das Gummiteil ist wohl wirklich nicht sooo super.

Hallo,
das Gummiteil aus Beitrag #4 hat nichts mit Absaugung zu tun. Das ist ein Teil, das man benutzt, wenn man nicht absaugt, um die Späne in ein Richtung zu lenken.
Bei Festo gab es früher 2 Anschlüsse, einmal den bei der ATF und anderen, wo der Schlauch mit der Muffe reingesteckt wird und an der Nut der Muffe gehalten wird und einmal den ovalen (Rotex, Stichsäge, Oberfräse) wo die Muffe über den Stutzen geschoben wird und durch die Riffelung gut hält. Möglicherweise gab es am E-Hobel noch etwas anderes, da hier ein größerer Schlauch notwendig ist.

Es grüßt Johannes
