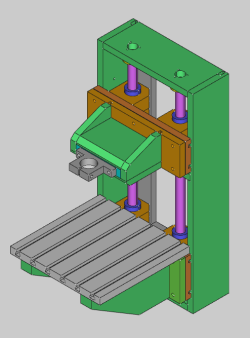

Ja, es hat sich noch einiges getan – in Sachen Linearführung. Beim japanischen Vorbild wurden 25er-Wellen verwendet, und ich hatte aus Kostengründen geprüft, ob eine Realisierung mit 20er-Wellen möglich ist, ohne nennenswerte Qualitätseinbußen hinnehmen zu müssen. Tja, und was soll ich sagen: Die Gunst der Stunde hat mir ein Fenster geöffnet, um ein altes zu schließen, was mich sehr verdrossen hat. Ich wollte die Wellen bestellen, aber der Anbieter konnte nur noch eine 20er anbieten. In einer wilden Aktion habe ich sämtliche Quellen durchforstet, bin fündig geworden und habe das System komplett auf 25er-Wellen umgestellt. Da die Maße größtenteils in Spreadsheets hinterlegt sind, war die Anpassung schnell überprüft, und ich habe keine Zeit mehr verloren und schleunigst bestellt.
Der nächste Schritt war schon etwas aufwendiger. AliExpress hat auch die bestellte Eurohalsaufnahme auf die Reise geschickt. Bei der im Modell verwendeten Eurohalsaufnahme handelt es sich um eine Modellierung, die sich an kaum verfügbaren Maßen orientiert. Bei den von RATTM zur Verfügung gestellten Fotos sind nur wenige Maße eingetragen. Mal schauen, was wird.

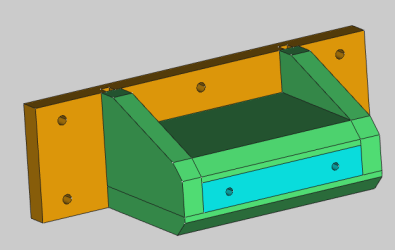

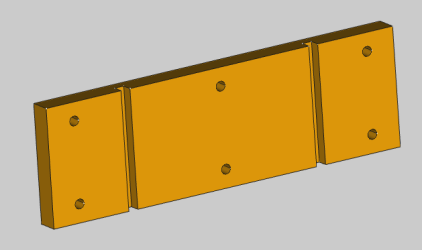

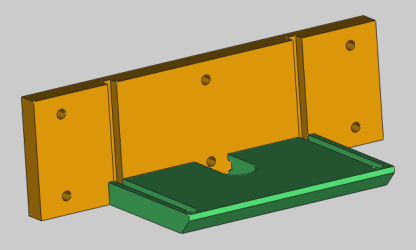

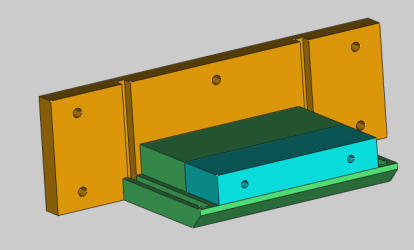

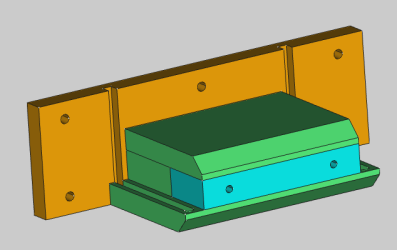

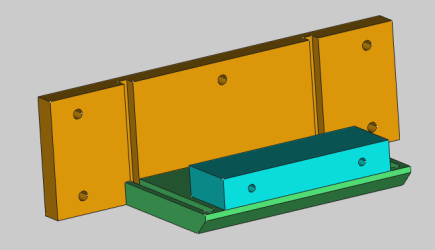

Die RATTM-Eurohalsaufnahme befestige ich an einem Alu-Block, den ich wiederum in die Halterung aus Multiplex integriere. Früher hätte ich eine solche Aufgabe mit JOWAT 690 gelöst, aber der ist hier in der Gegend nicht zu bekommen. Ob ich mir einen Versuch mit einem Silikon-Kleber leiste, weiß ich noch nicht. Eigentlich müsste es gehen, weil ich immerhin fünf Flächen des Alu-Blocks zum Kleben nutzen kann. Der JOWAT 690 zeichnet sich dadurch aus, dass er innerhalb der angegebenen Grenzen dauerelastisch bleibt und nicht vollständig durchhärtet. Die RATTM-Eurohalsaufnahme direkt auf Holz zu verschrauben bringt nichts, weil Holz schrumpft und damit die dringend benötigte Flächenpressung verloren geht.
Ich habe ja nicht nur vor, dort eine Bohrmaschine einzuspannen, sondern spätestens, wenn ich eine kleine Fräse betreibe, wird sich zeigen, ob meine Überlegungen alles bedacht haben.

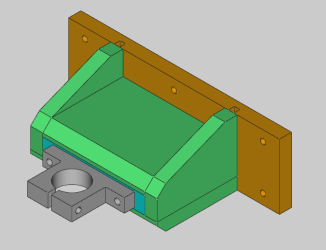

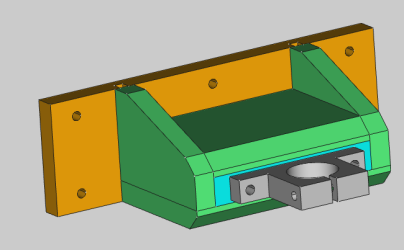

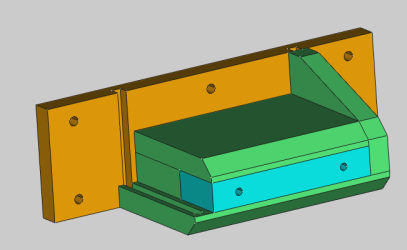

Es sind zwei M8-Schrauben, mit denen die RATTM-Eurohalsaufnahme am Alu-Block befestigt ist. Diese Schrauben sind aber nicht dazu vorgesehen, die beim Fräsen auf die Halterung wirkenden Kräfte zu übertragen, sondern sollen mittels einer stabilen Flächenpressung die Kräfte auf den Alu-Block übertragen. Dieser leitet die Kräfte wiederum über wesentlich größere Flächen als die Fußfläche der RATTM-Eurohalsaufnahme in die Holzkonstruktion ab.
