Hallo,
ich plane derzeit den Bau einer Terrassenüberdachung mit transparenten Glas-Photovoltaik-Modulen.
Die Module/Paneele haben ein Maß von 160 x 95 cm, sind vom Prinzip her VSG-Glas, also 2x4mm + Folie mit den PV-Zellen dazwischen. Sie sind für Terrassenüberdachungen gedacht, ,von einem deutschen Hersteller und haben je nach Höhenlage eine Überkopfzulassung - auch wenn ich nach etwas Stöbern hier im Forum verunsichert bin, ob sie wirklich stark genug sind. Anscheinend werden bei solchen Glasbreiten deutlich höhere Glasstärken empfohlen.

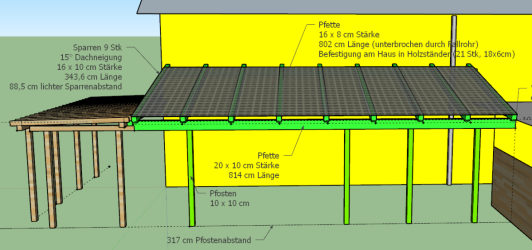

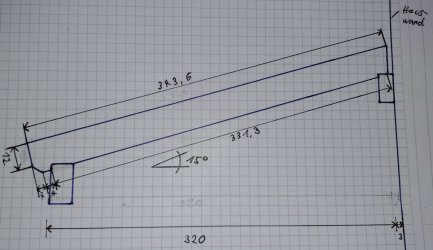

Im Anhang meine Pläne. Was man nicht sieht, es sollen 2 Reihen mit je 8 Modulen werden. Unterkonstruktion würde ich von einem Zimmerer aus BSH bauen lassen. Obwohl ich eigentlich selbst sehr viel aus Holz baue, aber das Projekt ist mir aktuell eine Nummer zu groß.
Jetzt stellt sich noch die Frage, wie ich die doch recht großen und schweren Module da hoch bekomme. Egal ob ich es selbst mache oder den Zimmerer machen lasse - der ideale Ablauf ist mir noch nicht ganz klar.
Zuerst wird die Unterseite der Klemmprofile auf die Sparren geschraubt, das ist klar. Dann wird das Glas aufgelegt. Und dabei müsste man ja gleichzeitig sofort die Oberseite der Klemmprofile festschrauben, damit die Glaspaneele nicht nach unten weg rutschen. Bevor die Klemmprofile festgezogen werden können, muss aber ja schon beidseitig des Sparrens das Glas liegen. Nun können aber ja schlecht (mind.) 4 Leute die 4 Glaspaneele festhalten, während einer auf dem Glasdach rumturnt (wahrscheinlich bei 9mm auch nicht empfehlenswert) und die Profile festschraubt. Bei einem flachen Dach würde sich die Frage natürlich nicht stellen, aber ich dachte an 15° Dachneigung, um a) möglichst viel Sonnenenergie einzufangen und b) damit Schnee eine Chance hat abzurutschen.
Ich habe überlegt, mir Holzklötze zu basteln, die vorübergehend ans Sparrenende geschraubt werden und während der Montage das Glas am Abrutschen hindern.
Aber wie machen das die Profis? Hat jemand von euch schon mal so ein Dach gebaut und kann mir Tipps geben? Gibt's zu dem Zweck fertige Hilfsmittel?
ich plane derzeit den Bau einer Terrassenüberdachung mit transparenten Glas-Photovoltaik-Modulen.
Die Module/Paneele haben ein Maß von 160 x 95 cm, sind vom Prinzip her VSG-Glas, also 2x4mm + Folie mit den PV-Zellen dazwischen. Sie sind für Terrassenüberdachungen gedacht, ,von einem deutschen Hersteller und haben je nach Höhenlage eine Überkopfzulassung - auch wenn ich nach etwas Stöbern hier im Forum verunsichert bin, ob sie wirklich stark genug sind. Anscheinend werden bei solchen Glasbreiten deutlich höhere Glasstärken empfohlen.
Im Anhang meine Pläne. Was man nicht sieht, es sollen 2 Reihen mit je 8 Modulen werden. Unterkonstruktion würde ich von einem Zimmerer aus BSH bauen lassen. Obwohl ich eigentlich selbst sehr viel aus Holz baue, aber das Projekt ist mir aktuell eine Nummer zu groß.
Jetzt stellt sich noch die Frage, wie ich die doch recht großen und schweren Module da hoch bekomme. Egal ob ich es selbst mache oder den Zimmerer machen lasse - der ideale Ablauf ist mir noch nicht ganz klar.
Zuerst wird die Unterseite der Klemmprofile auf die Sparren geschraubt, das ist klar. Dann wird das Glas aufgelegt. Und dabei müsste man ja gleichzeitig sofort die Oberseite der Klemmprofile festschrauben, damit die Glaspaneele nicht nach unten weg rutschen. Bevor die Klemmprofile festgezogen werden können, muss aber ja schon beidseitig des Sparrens das Glas liegen. Nun können aber ja schlecht (mind.) 4 Leute die 4 Glaspaneele festhalten, während einer auf dem Glasdach rumturnt (wahrscheinlich bei 9mm auch nicht empfehlenswert) und die Profile festschraubt. Bei einem flachen Dach würde sich die Frage natürlich nicht stellen, aber ich dachte an 15° Dachneigung, um a) möglichst viel Sonnenenergie einzufangen und b) damit Schnee eine Chance hat abzurutschen.
Ich habe überlegt, mir Holzklötze zu basteln, die vorübergehend ans Sparrenende geschraubt werden und während der Montage das Glas am Abrutschen hindern.
Aber wie machen das die Profis? Hat jemand von euch schon mal so ein Dach gebaut und kann mir Tipps geben? Gibt's zu dem Zweck fertige Hilfsmittel?
Aber gut, ich sehe schon, ihr würdet auch einfach von unten irgendwas dran schrauben oder klemmen.
