Einfaches Programm zum Zeichnen von Gebäuden gesucht

[zehlaus]

Moin,

ich suche ein einfaches (= einfach zu bedienendes) Programm zum Zeichen beispielsweise einer kleinen Halle. Möglichst mit der Eingabe von Länge und Breite, Wandstärken, Wandhöhen vorne/hinten, beispielsweise für ein Pultdach, dann Tor, Tür, Fenster einfügen.

Ich möchte kein Onlineprogramm, kein Probeabo, möglichst etwas schlichtes für Umme.

Probiert habe ich Sketchup, das ist gefühlt viel zu aufwändig, zudem besteht die Pflicht zum Registrieren, und Sweet Home 3D, aber das gibt es nach 1 Woche auch nur als kostenpflichtiges Abo.

Vielleicht sind meine Wünsche unrealistisch, ich meine vor einiger Zeit gab es noch simple Offlineprogramme ohne Cloudspeicher. Oder doch wieder Zeichenkarton, Druckbleistift und Geodreieck?



[werists]

Sweet Home 3d kenne und nutze ich als kostenlose Version. Abokosten sind m.W. nur für die Business-Variante fällig.

https://sourceforge.net/projects/sweethome3d/files/SweetHome3D/SweetHome3D-7.5/



[Roterbischof]

Hallo, für so etwas habe ich nanocad 5.0 2d
Das ist umsonst, man muss sich aber registrieren und es ist auf englisch. Es ist auch etwas aufwändiger zu bedienen, entspricht aber einem Autocad LT von 2010 also für umme wirklich genial, kannst es dir ja vorher ansehen. Mfg



[werists]

Es gibt auch noch den Room Arranger. Kostet einmalig ca. 25Dollar. Man kann aber 30 Tage kostenlos testen.
https://www.roomarranger.com/
Damit habe ich schon recht häufig gearbeitet, war früher für Linux ksotenlos.
Der Room Arranger gefällt mir von der Bedienung besser als SweetHome 3D.



[zehlaus]

Danke für eure Tipps, aber so richtig komme ich damit nicht weiter, wahrscheinlich nicht simpel genug für mich. Ich brauche insbesondere die ganze Datenbankgeschichte zum Einrichten nicht, die Hülle reicht. Momentan ist die Variante mit Bleistift und Papier (wie wir es in der Berufsschule gelernt haben ) die schnelle Lösung.



[wirdelprumpft]

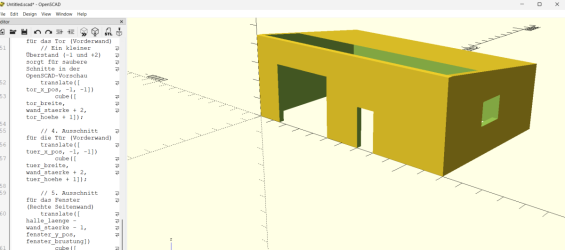

KI-Gemini ggf. auch Claude erstellt den Code + Open Scad
Code muss mit F6 gerendert werden.
Noch nicht ganz perfekt, aber das bekommt die ki bestimmt noch besser hin.


Frage an KI: kannst du in openscad sowas erzeugen: kleinen Halle. Möglichst mit der Eingabe von Länge und Breite,
Wandstärken, Wandhöhen vorne/hinten, beispielsweise für ein Pultdach,
dann Tor, Tür, Fenster einfügen.

der Code für Open SCAD:

// --- PARAMETER (alle Maße in mm) ---

// Abmessungen der Halle
halle_laenge = 12000; // Entlang der X-Achse
halle_breite = 8000; // Entlang der Y-Achse
wand_staerke = 300;
wand_hoehe_vorne = 4500; // Höchste Stelle (Pultdach)
wand_hoehe_hinten = 3500; // Niedrigste Stelle

// Tor (in der Vorderwand)
tor_breite = 3500;
tor_hoehe = 3200;
tor_x_pos = 1500; // Abstand von der linken vorderen Ecke

// Tür (in der Vorderwand)
tuer_breite = 1000;
tuer_hoehe = 2100;
tuer_x_pos = 7000; // Abstand von der linken vorderen Ecke

// Fenster (in der Seitenwand rechts)
fenster_breite = 1500;
fenster_hoehe = 1200;
fenster_brustung = 1500; // Einbauhöhe ab Boden
fenster_y_pos = 3000; // Abstand von der vorderen Ecke

// --- BERECHNUNG & GEOMETRIE ---

$fn = 50; // Render-Qualität für Rundungen (falls benötigt)

module halle() {
difference() {
// 1. Der Außenkörper (Grundform mit Dachschräge)
hull() {
// Vordere Wand-Eckpunkte
cube([halle_laenge, wand_staerke, wand_hoehe_vorne]);
// Hintere Wand-Eckpunkte (verschoben um die Breite)
translate([0, halle_breite - wand_staerke, 0])
cube([halle_laenge, wand_staerke, wand_hoehe_hinten]);
}

// 2. Der Innenraum (wird abgezogen)
// Wir machen den Abzugskörper etwas höher, damit es oben keine mathematischen Artefakte gibt
translate([wand_staerke, wand_staerke, -1])
hull() {
cube([halle_laenge - 2 * wand_staerke, wand_staerke, wand_hoehe_vorne]);
translate([0, halle_breite - 4 * wand_staerke, 0])
cube([halle_laenge - 2 * wand_staerke, wand_staerke, wand_hoehe_hinten]);
}

// 3. Ausschnitt für das Tor (Vorderwand)
// Ein kleiner Überstand (-1 und +2) sorgt für saubere Schnitte in der OpenSCAD-Vorschau
translate([tor_x_pos, -1, -1])
cube([tor_breite, wand_staerke + 2, tor_hoehe + 1]);

// 4. Ausschnitt für die Tür (Vorderwand)
translate([tuer_x_pos, -1, -1])
cube([tuer_breite, wand_staerke + 2, tuer_hoehe + 1]);

// 5. Ausschnitt für das Fenster (Rechte Seitenwand)
translate([halle_laenge - wand_staerke - 1, fenster_y_pos, fenster_brustung])
cube([wand_staerke + 2, fenster_breite, fenster_hoehe]);
}
}

// Halle rendern
halle();



[Bazi123]

Ich nutze dafür zeitweise roomsketcher. Das finde ich recht einfach zu bedienen, hat aber im der kostenfreien variante seine Grenzen...
