Einbauschrank mit Blende

[mariele]

Hallo,

ich plane aktuell einen Einbauschrank mit umlaufender Blende. Die Blende soll optisch zurückspringen, da der Schrank in einen nicht-perfekt-sanierten Altbau soll, bei dem die Wände nicht alle ganz gerade sind, und wir hoffen das durch die zurückspringende Blende etwas kaschieren zu können.

Die Türen sollen stumpf auf den Korpusseiten aufliegen und die Blende bündig mit den Korpusseiten sein. Ein normales Topfscharnier mit 110° Öffnungswinkel hat immer eine Auflagefläche die kleiner ist als die Dicke der Korpusseite ist. So würde man bei geschlossener Tür den Stoß zwischen Blende und Koprusseite sehen. Lässt man in solchen Fällen die Tür über die Korpusseiten stehen? Gibt es ein Scharnier, das für solche Fälle vorgesehen ist?

Alternativ könnte ich natürlich auch die Korpusseite etwas zurückspringen lassen und die Blende davorlaufen lassen und dann darauf die Tür aufschlagen lassen, aber irgendwie kommt mir das auch nicht ganz richtig vor.

Danke vorab für alle Tips!



[holzstueck]

Ein normales Topfscharnier mit 110° Öffnungswinkel hat immer eine Auflagefläche die kleiner ist als die Dicke der Korpusseite ist. So würde man bei geschlossener Tür den Stoß zwischen Blende und Koprusseite sehen.

Das ist "normalerweise" das Vorgehen...ja, man sieht dann den Stoß zw. Blende und Seite. Den meisten Leuten stört das nicht. Da geht´s ja nur um 2-3mm. Wenn Dich das stört, musst du ein Band wählen, dass du auf Fugenmaß Null bekommst. Aber auch da siehst du ja irgendwie diesen Stoß.
Die Tür über die Seite überstehen zu lassen habe ich persönlich noch nicht gesehen.



[yoghurt]

Hallo,
man kann auch Blenden und Fronten in einer Ebene vor dem Schrankkorpus ausführen.



[wirdelprumpft]

das hier kann 20 mm Überdeckung
https://www.lignoshop.de/spezialsch...ben.html?listtype=search&searchparam=73B3550&

mit normalem Band schafft man 17 mm

bei Blende ist eigentlich die Breite entscheidend
läuft die z.b. 20 mm Blende die auf 5 mm zu weil die Wand krumm ist fällte das mehr auf als wenn die Blende von 60 auf 45 mm zuläuft - die Fuge zwischen Schrank und Blende sieht man eigentlich auch bei 17 mm Áuflage nur wenn man in 90 Gradwinkel davorsteht



[carsten]

Hallo

unter Ausnutzung aller Einstellungen und Bohrabständen bekommt man auch bei 19er Seiten einen Vollaufschlag realisiert.
Für Blum wäre das z.B.
0-er Grundplatte, 7 mm Topfabstand von der Kante ergibt nach Katalog 18 mm Aufschlag. Über die Verstellung lassen sich dann auch die 19 mm erreichen. Das 155 * Band wäre sogar noch etwas "toleranter".



[mariele]

Danke für die Antworten. Wenn es üblich ist die Fuge sichtbar zu lassen, also nicht mit der Tür zu überdecken, werde ich vermutlich damit leben können. Dann werde ich es vermutlich mit 110° Scharnieren machen und da auf Fugenmaß null oder nahezu null gehen, soweit möglich. Ich hatte mit dem Hettich Sensys geliebäugelt, weil ich das optisch sehr schick finde und will eigentlich nur ungern davon abweichen.

Die Variante mit der Blende vor der den Korpen (also zwischen Türen und Korpus) überlege ich mir trotzdem noch. Wie würde man die Blende dann elegant befestigen? Klar, einfach anschrauben würde gehen, die Türen liegen ja vor den Schrauben. Oder gibt es da einen hübscheren Weg?



[1981_Holzwurm]

Hallo Marielle,
ja, es ist eher unüblich, die Fronten größer zu machen als den Korpus. Trotzdem ist es natürlich möglich.
Dieses Band ermöglicht deutlich grösseren Aufschlag als die normalen Topfbänder ( bis zu 39mm): https://www.lignoshop.de/cliptopsch...isttype=search&searchparam=blum Clip top 125&
Trotzdem ist ein Anschlagversuch zu empfehlen wenn es so ausgereizt wird.



[Gonzaga]

Die Variante mit der Blende vor der den Korpen (also zwischen Türen und Korpus) überlege ich mir trotzdem noch. Wie würde man die Blende dann elegant befestigen? Klar, einfach anschrauben würde gehen, die Türen liegen ja vor den Schrauben. Oder gibt es da einen hübscheren Weg?

An der Korpusseite eine Kantholz/Dachlatte etc. oder ein Streifen Plattenmaterial anschrauben. An diesem dann die Blende befestigt wird. Die Blende könnte man Nageln, Kleben, Schrauben, oder auch mit Magnetschnäppern befestigen.

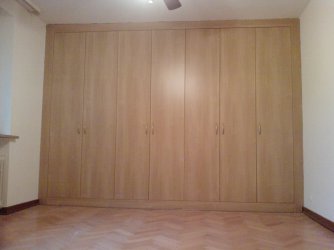

Diesen Einbauschrank mit grifflosen Türen (Push to open) und Flächenbündiger Blende habe ich vor 10 Jahren gebaut.




Vielleicht hilft dir das bei deiner Entscheidungsfindung



[predatorklein]

Moin

Zurückspringende Blenden machen wir seit 15 Jahren nicht mehr .
Sieht einfach nicht gut aus

Blende und Türen sind bei uns immer flächenbündig .
Topfbänder für Doppelwandanschlag , Tür liegt 8 mm auf dem Korpus auf , Blende liegt 8 mm auf dem Korpus auf .

Gehobelte Dachlatte wird hinten hochkant auf die Blende geschraubt , und dann innen vom Schrank her verspaxt .

Die Blende sitzt so automatisch immer richtig

Gruß



[VENEREA]

Ist Geschmackssache.
Sockel bündig mach ich z.B. nur wenn es ausdrücklich gewünscht wird.
Oben drauf hast immer Staub liegen wenn die Tür offen ist.
Man steht immer mit den Füßen an etc.
Ich warte nur drauf bis ein Designer mal ne Küche mit Frontbündigen Sockel plant weil es so toll aussieht, praktisch ist das nicht.

Blenden links/rechts/oben mach ich meist auch bündig, können aber auch gut aussehen wenn sie zurückspringen, ( Passepartout )


Gruß Sebastian



[mariele]

Hallo, vielen dank für die Hinweise!

Ich hatte online ein paar Schränke mit zurückspringender Blende gesehen, die ich eigentlich ganz ansprechend fand.
Hier sind in der Galerie ein paar solcher Beispiele. Die Blende ist da relativ schmal, also eher allgemein eher unauffällig. Die bündigen Blenden oben und seitlich gefallen mir auch gut, wobei ich beim Sockel bei Sebastian bin.
Aber ja, sicher alles Geschmackssache am Ende.

Die Lösung mit der Dachlatte an der Blende und Verschraubung von Schrankinnenseite werde ich sicher so übernehmen, das klingt vernünftig.

Hallo Marielle,
ja, es ist eher unüblich, die Fronten größer zu machen als den Korpus. Trotzdem ist es natürlich möglich.
Dieses Band ermöglicht deutlich grösseren Aufschlag als die normalen Topfbänder ( bis zu 39mm): https://www.lignoshop.de/cliptopscharnier-0einsprung-125grad-eckanschlag-anschrauben-einpressen.html?listtype=search&searchparam=blum Clip top 125&
Trotzdem ist ein Anschlagversuch zu empfehlen wenn es so ausgereizt wird.

Danke für den Hinweis!
Vielleicht bestelle ich mir auch einfach mal ein zwei Test-Scharniere und mache da mal eine kleine Probe mit den Spanplatten-Mustern, die ich hier eh schon rumfahren habe....



[Rasputin]

Servus,
ein "normales" Topfscharnier hat in der Standard-Ausführung 17mm Auflage. Dann hätte man bei zwei aneinander gebauten Korpussen mit Fronten eine Fuge zwischen den Türen von 4mm.

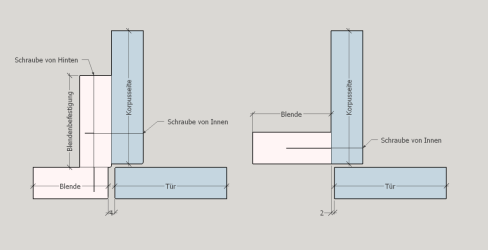

Ich machs eigentlich fast immer so:
