Hallo zusammen,
ich plane aktuell mein Meisterstück und stehe bei einer Türanschlag-Situation etwas auf dem Schlauch.
Es geht um einen drehbares Untermöbel für einen Schreibtisch. Die rechte Korpusseite ist konstruktiv um ca. 8° geneigt. Die dazugehörige Tür sollte aus gestalterischen und funktionalen Gründen rechts angeschlagen werden.
Der Schreibtisch soll später sehr wahrscheinlich in einer Eckposition stehen. Deshalb wäre ein linker Anschlag ungünstig, da die Tür dann je nach Aufstellung schlechter zugänglich wäre bzw. in den Arbeitsbereich öffnet. Rechts angeschlagen wäre die Bedienung für die geplante Nutzung deutlich sinnvoller.
Meine erste Idee war, die Tür mit Zapfenbändern oben und unten anzuschlagen. Das würde optisch gut passen und wäre eine saubere, eher reduzierte Lösung. Das Problem dabei ist allerdings die Lage des Drehpunkts: Durch die Konstruktion würde sich die Drehachse ungefähr 200 mm aus der rechten Ecke herausziehen. Beim Öffnen dreht dadurch ein entsprechend großer Teil der Tür, etwa 200 mm, in den Korpus hinein. Das kostet viel Innenraum und ist für die Nutzung des Fachs eigentlich nicht akzeptabel.
Normale Topfbänder sind wegen der 8° schrägen Korpusseite ebenfalls nicht ohne Weiteres einsetzbar. Ich habe bereits in Richtung Winkelbänder / Winkelscharniere von Blum, spezielle Montagekeile oder andere Sonderbeschläge gedacht. Ich denke aber auch das ist keine so richtig gute Alternative.
Gesucht wird also eine Lösung, bei der:

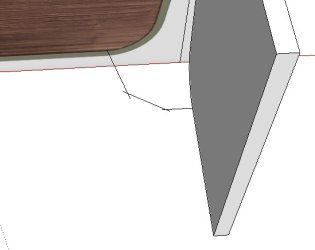

Für Hinweise zu konkreten Beschlägen oder konstruktiven Lösungsansätzen wäre ich sehr dankbar. Ich hänge noch eine Ansicht der Konstruktion an, damit die 8°-Situation besser verständlich ist.
Über eure Tipps würde ich mich sehr freuen.
Mit freundlichen Grüßen
Jannik
ich plane aktuell mein Meisterstück und stehe bei einer Türanschlag-Situation etwas auf dem Schlauch.
Es geht um einen drehbares Untermöbel für einen Schreibtisch. Die rechte Korpusseite ist konstruktiv um ca. 8° geneigt. Die dazugehörige Tür sollte aus gestalterischen und funktionalen Gründen rechts angeschlagen werden.
Der Schreibtisch soll später sehr wahrscheinlich in einer Eckposition stehen. Deshalb wäre ein linker Anschlag ungünstig, da die Tür dann je nach Aufstellung schlechter zugänglich wäre bzw. in den Arbeitsbereich öffnet. Rechts angeschlagen wäre die Bedienung für die geplante Nutzung deutlich sinnvoller.
Meine erste Idee war, die Tür mit Zapfenbändern oben und unten anzuschlagen. Das würde optisch gut passen und wäre eine saubere, eher reduzierte Lösung. Das Problem dabei ist allerdings die Lage des Drehpunkts: Durch die Konstruktion würde sich die Drehachse ungefähr 200 mm aus der rechten Ecke herausziehen. Beim Öffnen dreht dadurch ein entsprechend großer Teil der Tür, etwa 200 mm, in den Korpus hinein. Das kostet viel Innenraum und ist für die Nutzung des Fachs eigentlich nicht akzeptabel.
Normale Topfbänder sind wegen der 8° schrägen Korpusseite ebenfalls nicht ohne Weiteres einsetzbar. Ich habe bereits in Richtung Winkelbänder / Winkelscharniere von Blum, spezielle Montagekeile oder andere Sonderbeschläge gedacht. Ich denke aber auch das ist keine so richtig gute Alternative.
Gesucht wird also eine Lösung, bei der:
- die Tür rechts angeschlagen werden kann,
- die 8° geneigte Korpusseite berücksichtigt wird,
- möglichst wenig Türfläche beim Öffnen in den Korpus einschwenkt,
- die Lösung technisch hochwertig ist
- und der Beschlag möglichst unauffällig bzw. sauber integriert werden kann.
Für Hinweise zu konkreten Beschlägen oder konstruktiven Lösungsansätzen wäre ich sehr dankbar. Ich hänge noch eine Ansicht der Konstruktion an, damit die 8°-Situation besser verständlich ist.
Über eure Tipps würde ich mich sehr freuen.
Mit freundlichen Grüßen
Jannik
