Bodenklappe stabilisieren

[hobbybohrer]

Hallo,
zu unserem ausgebauten Dachboden führt eine normale Treppe. Das Deckenloch ist durch eine nach oben zu öffnende Klappe bedeckt. Diese ist aus 19mm Sperrholz 85x240cm groß und an einer Längsseite mit Klavierband angeschlagen. Zum leichteren Öffnen wird sie an der gegenüberliegenden Seite mittig durch einen Seilzug mit langer Schraubenfeder unterstützt. Die im geschlossenen Zustand maximale Zugkraft verformt die Klappe so, dass an der Zugseite mittig ein 15mm breiter Spalt bleibt, der zu den Enden hin ausläuft.
Ich denke an folgende Lösungen: Einbau einer Klinke oder Montage eines Stahl- oder Aluminiumprofils um die Platte gerade zu halten. Gasdruckfedern würden die zum Anheben der Klappe erforderliche Kraft zusätzlich erhöhen.
Habt Ihr bessere Ideen?
Grüße Richard



[raziausdud]

Ob besser … weiß ich nicht

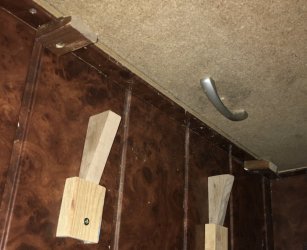

So drückt es bei uns die Bodenklappe an. Die bereitstehenden Keile sollten … eigentlich … im Winter den Andruck erhöhen. Bei Dir die Drehriegel dann an die Klappe.

Rainer



[FredT]

Schraubenfeder ist da mE die schlechtere Möglichkeit. Besser wäre eine gleichmäßige Kraft durch ein Ausgleichsgewicht. Und ein Rahmen sollte das Konstrukt schon gerade halten und wirkt auch durch sein Gewicht im geschlossenen Zustand.



[hobbybohrer]

Hallo,
die Klappe hat ca 32kg Masse. Bei Anheben drückt man also mit 160N nach oben. Mit größer werdendem Öffnungswinkel nimmt die Kraft kosinusförmig ab. Ein Zuggewicht würde die Klappe rasant beschleunigen. Bei einer Schraubenfeder nimmt die Zugkraft proportional zur Verlängerung zu oder ab. Das ist von Vorteil.
Die Platte hat nun 33 Jahre gehalten und ist noch im Wesentlichen plan. Man kann auch drauf stehen. Sie wird eben nur die die Zugkraft der Feder verformt.
Grüße Richard



[raziausdud]

die Klappe hat ca 32kg Masse

Warum ein solch starke Feder, dass sie Dir die Luke verformt. Zugpunkt Mitte der Luke…? Am Ende der Luke bräuchtest Du nur die halbe Kraft.

Ich würde es auch mit Gegengewicht machen. An der Luke liegen außen (!) also grob 15 Kilo an. Nimm ein Gegengewicht von 10 Kilo, dann musst Du noch mit 5 Kilo öffnen, das müsste zu schaffen sein. Die Platte liegt verschlossen dann allein mit ihrem Plus-Moment von 5 Kilo.

So sehe ich auch nicht, dass Dir da irgendetwas aus der Hand beschleunigt wird. Max 10 des Gegengewichts. Könntest es ja auch so konstruieren, dass das Gegengewicht bei 45 Grad Öffnung der Luke dann auf dem Boden ankommt. Das Lukenmoment wird mit zunehmender Öffnung ja deutlich weniger.

Rainer



[hobbybohrer]

Hallo, Rainer,
Ansatz war, dass Kinder die Klappe bedienen können. Der Seilzug mit der Feder greift an der äußeren Kante an und zieht so, dass die Klappe mit wenig Kraft zu öffnen ist. So, wie sich ein Regalbrett bei kleinerer Dauerbelastung durchbiegen kann, hat sich die Klappe nach oben gewölbt und schließt nicht mehr richtig.
Grüße Richard



[raziausdud]

Hast Du oben auf der Platte in geöffnetem Zustand Platz? Dann zwei Kanthölzer ca. 10cm hoch darauf, die halten Regalbretter, Schreibtischplatten, Tische (Zarge) auch gerade. Die sollten die 19er Sperrholzplatte gerade ziehen. Wenn die Schrauben es nicht sofort schaffen, dann nach ein paar Tagen immer wieder die Schrauben nachziehen. Oder mit Zwingen nachhelfen.

Rainer
