Befestigung Oberhaube

[odul]

Ich habe hier seit geraumer Zeit die Teile für eine Oberhaube liegen. Hauben und Kragarm sind mir getrennt in die Hände gefallen und passen nicht zusammen. Da muss ich irgendwas basteln. Ehe ich da loslege:

Wie ist denn normalerweise die Haube am Kragarm befestigt? Kann da jemand mal Bilder zeigen? Gibt es Standard-Lösungen? Dann würde ich versuchen, die umzusetzen.



[carsten]

Hallo

die Absaughauben sehen nach Martin aus.
Wenn du googelst nach MArtin Formatkreissäge Absaughaube ( Bilder) sollte es ein paar Infos geben.
Standard gibt es da nicht da backt jeer Hersteller sein eigens Süppchen und ändert das auch von Maschinengeneration zu Maschinengeneration.
Dürfte bei den Hauben so Generation T71 / T72 sein. @benben kannst du Detailfotos liefern ?



[holzer1998]

Die Hauben sind Fried, bzw. ein entsprechender Nachbau (woher ich das weiß…?).
Für die Verbindung zum Arm bietet sich u.a. Ein Parallelogramm mit Dämpfer an. So war es bei mir gelöst.
Ich meine hier im Forum hat der eine oder andere das an seinen selbstgebauten Oberhauben auch so umgesetzt.



[Sire Toby]

Ich mach Dir nachher mal Fotos.



[Dietrich]

Hallo,

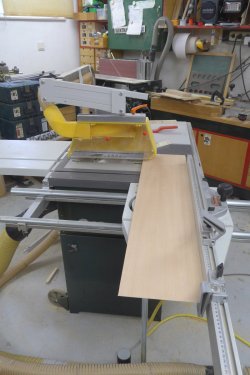

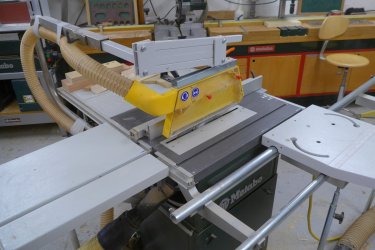

hier mit schmaler Haube für senkrechte Schnitte und breiter Haube für Schrägschnitte:

Gruß Dietrich



[Lorenzo]

Hier kann mans ganz gut erkennen:
https://www.woodworker.de/forum/threads/neuzugang-scm-si150-formatkreissäge.120694/post-894848



[jochen-steini]

@Lorenzo, bleibt die Haube durch den Gasdruckdämpfer an Ort und Stelle oder fällt die Haube langsam wieder auf den Tisch runter?



[Lorenzo]

Hey Jochen. Über die Verschraubung an den Gelenken des Parallelogramms kann man den Mechanismus gut so einstellen dass es wenig Kraft für die Verstellung braucht, und die Einstellung einwandfrei erhalten bleibt.



[jochen-steini]

was bewirkt dann der Dämpfer?



[Lorenzo]

Das ist ne Gasdruckfeder, die hebt die Haube. Ohne die müsste man das Parallelogramm schon sehr fest anziehen damit die Haube nicht absinkt. Das wäre nicht mehr schön einzustellen.



[jochen-steini]

Kannst du die Bezeichnung des Gasdruckdämpfers preis geben?
Länge, Kraft,...



[IngoS]

Hallo,

ich habe da seit Jahrzehnten eine Zugfeder, die ihren Job zuverlässig macht.

Gruß Ingo



[Heener]

Hallo,

ich habe da seit Jahrzehnten eine Zugfeder, die ihren Job zuverlässig macht.

Gruß Ingo

Hi Ingo,
Gibt es hier schon ein Bild Deiner Halterung mit Feder?



[IngoS]

Hi Ingo,
Gibt es hier schon ein Bild Deiner Halterung mit Feder?

kann ich gleich mal machen.





Und hier noch die Klemmung der Wechselhaube.



Gruß

Ingo



[odul]

Ah, Ingo dank dir. Das Bild ist echt hilfreich und erklärt einiges.



[Heener]

Danke,
Dann ist das nicht original zur Maschine gehörend?



[IngoS]

Danke,
Dann ist das nicht original zur Maschine gehörend?

Hallo,

doch doch, diese Oberhaube ist damals so schon mitgeliefert worden, einschließlich der breiten Haube für schräg gestelltes Sägeblatt.

Gruß Ingo
