Auslegerarm Formatkreissäge

[de_max89]

Hallo Zusammen,

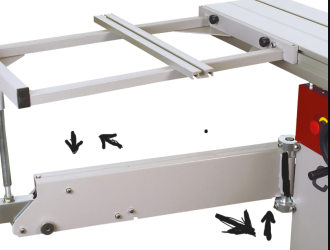

Kann mir jemand erklären wie ich am besten bei der Einstellung des Auslegerarms vorgehe?
Wenn der Arm an der Maschine anliegt hat er nicht den gleichen Abstand zur Schiebetischkante nach oben hin gemessen.

Mir ist einleuchtend, dass die Einstellung über die Inbus Schrauben zu machen sind. Aber sind dabei jeweils die oberen und unteren Inbusschrauben gleichzeitig zu verstellen oder reicht es nur die oberen zu verstellen?

Was was nutze ich am besten als Referenz, soll ich immer nach oben zur Schiebetisch Kante messen?

Vielen Dank für eure Antworten.



[Holzrad09]

Ich habe eine Wasserwaage auf den Auslegertisch gelegt und so lange daran rumgestellt, bis sich die Blase über den gesamten Verfahrweg nicht mehr bewegt.
LG



[de_max89]

Das würde aber doch bedeuten, dass die Maschine bereits 100% im "Wasser" stehen muss, oder hab ich ein Denkfehler?



[Holzrad09]

Nein, Du stellst doch nur den Auslegerarm ein. Den Auslegertisch stellst Du später auf passende Höhe zur Maschine, das machst Du dann mit der Stellstange / Gewindestab, je nach dem was Deine Maschine hat.



[carsten]

Hallo

der Auslegerarm muss weder parallel noch irgendwie im Wasser sein. Der Trägt "nur" den Ausleger und dieser muss zum Schiebetisch hin ausgerichtet werden. Wie der Arm steht ist völig wurscht.



[Mitglied 30872]

Der Maschinentisch muss hierzu im Wasser stehen. Danach den Ausleger und dann den Auslegertisch. Dann ist alles passend zueinander.



[Holzrad09]

Der Maschinentisch muss hierzu im Wasser stehen.

Warum das ?
Wichtig ist doch nur dass der Auslegertisch über den gesamten Verfahrweg weder angehoben wird noch absackt, da spielt es keine Rolle ob die Maschine im Wasser steht, Hauptsache der Drehpunkt stimmt zur Maschine.
LG



[Mitglied 30872]

Der Maschinentisch dient als Referenz. Das macht die Einstellung einfacher.
Gesetzt den Fall, der Maschinentisch ist nach hinten geneigt, dann hebt es den Arbeitstisch, wenn der Ausleger im Wasser steht und der Tisch nach hinten geschoben wird.
Oder habe ich hier einen Denkfehler? Mir geht es aktuell wie Elmar, OP-bedingt komme ich die nächsten Wochen nicht in die Werkstatt, um mir das mal anzuschauen.



[Holzrad09]

wenn der Ausleger im Wasser steht

Er muss nicht im Wasser stehen, die Blase sollte sich nur über den gesamten Verfahrweg nicht verändern, wo sie steht ist egal.
LG



[magmog]

Guuden,

das ist doch Sache des Maschinenherstellers.
Es lieg in dessen Pflicht, eine sauber eingestellte Maschine zu liefern.
Besonders wenn er "Österreicher Qualität" Verspricht.
Eine ordentliche Anleitung sollte das Mindeste sein.



[de_max89]

Guuden,

das ist doch Sache des Maschinenherstellers.
Es lieg in dessen Pflicht, eine sauber eingestellte Maschine zu liefern.
Besonders wenn er "Österreicher Qualität" Verspricht.
Eine ordentliche Anleitung sollte das Mindeste sein.

Maschine war auch seit Lieferung ordentlich eingestellt, aber ich musste auf Grund eines Umzuges alles abmontieren.
In der Beschreibung wird nur auf das Rohr innerhalb des Auslegers eingegangen.
