Arduino + CNC Shield und einen FU verbinden

[Michael58]

Hi Leute.

Ich habe einen Adruino Uno mit CNC Shield. Ich habe auch einen FU mit einer China Spindel. Ich möchte alles zusammen betreiben bzw über Estlcam steuern.
Wie kann ich den FU mit dem Shield zusammenschließen. Die Porgrammierung des Fu ist schon erledigt. Jetzt fehlt mir nur noch die Steuerung.

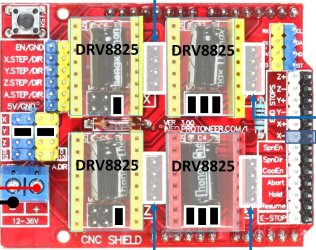

Vielleicht kann mir da wer von euch behilflich sein.Zur Vernaschulichung häng ich mal zwei Bilder dran wegen der Anschlüsse.



[wood_working]

Hi,
das hast du ja hier schon mal gepostet: https://forum.arduino.cc/t/arduino-...-frequenzumrichter-huanyang-verbinden/1457424

Auf dem Arduino CNC Shield sind die Pins SpnEn (enable und PWM) und SpnDir (Direction) für die Ansteuerung des FU zuständig.
Ich würde den FU nicht direkt mit dem Arduino verbinden, da dieser sehr viele Störungen zurücksendet. Siehe auch dieser Post https://www.mikrocontroller.net/topic/483646
Korrekterweise würde man da einen Optokoppler dazwischen schalten, der deine Signale galvanisch trennt.
Mit REV und FOR stellt man am FU die Richtung ein und am Eingang VI kann man eine spannungsabhängige Geschwindigkeit einstellen z. B. 0-10 V --> 0-maxRPM.

Ich weiß nicht, wie viele Skills Du hast oder auf welche Anleitungen du dich beziehst, daher eine eher allgemeine Antwort.



[Tokoloshe]

Mein Tipp: nimm ein ordentliches board, mit dem kleinen shield wirst du auf Dauer nicht glücklich.

Bist du weg vom Tillboard? https://forum.v1e.com/t/mpcnc-elektrik/53825



[Michael58]

So Leute jetzt ist es soweit. Heute hab ich mal versucht die Treiber einzustellen, aber die machten mir Probleme. Da ich ja das TilBoard nur gebraucht gekauft hatte, und den Arduino Nano neu hier liegen gehabt habe, dachte ich jetzt ist das Problem bei der Steuerung hochladen behoben. Das war auch so, aber irgendwo auf dem Board gibt es doch noch ein Problem. Da ich kein Elektroniker bin und ich mich einfach nicht rumärgern wollte, hab ich heute gleich das OCS mit dem Arduino Mega und den dazugehörigen Teile für die Aufstecktreiber bestellt. So kann ich einfach die ganzen Fehler von vornherein schon mal ausschließen.
