AKV 2000 DK Hebrock

[Simon F]

Hi, ich habe mit meiner gebraucht gekauften Hebrock AkV 2000 DK leider zwei Probleme, einmal eins in der Pneumatiksteuerung der Kappsäge und einmal mit meinem Leimbehälter.

Meine Frage ist, ob jemand im näheren Umkreis von Paderborn 33100 eine gleiche Maschine noch hat, die einwandfrei funktioniert.

Falls ja, bestünde die Möglichkeit, dass ich mal einen Tag vorbeikommen könnte um, ein par Fotos von den Bauteilen zu machen ? Keine Sorge ich will nichts auseinander bauen oder sonstiges nur vergleichen.

Danke für euer Bemühen
Gruß Simon



[Bitzi]

Hallo Simon, war gestern noch in deiner Nähe.
Wir haben die AKV 2000 DK im Kundenkreis vertreten.
Ich kann dir gerne einige Bilder zukommen lassen, wenn du mir sagst, was du brauchst.

Gruß Bitzi



[Bitzi]

Bin Morgen an einer Euro 2000 die ist ziemlich gleich.
Ich mache ein paar Bilder.



[Simon F]

Hallo Bitzi, vielen Dank im Voraus für Ihre Hilfe und Bemühen.

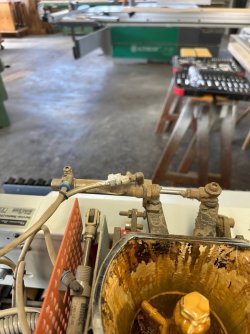

Haben Sie vielleicht ein Bild von der Auftragswalze wie der kleine Winkel vor der Auftragswalze sitzt ?
Ebenso würde mich die Pneumatiksteuerung der Kappsäge interessieren, da diese beiden Elemente bei mir Probleme verursachen.

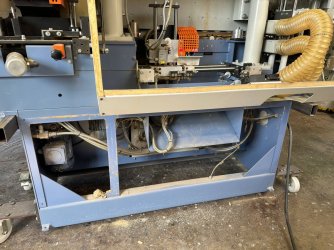

(Mit der Pneumatiksteuerung meine ich unten in der Maschine den Druckluftverteilerbalken).

Mit freundlichen Grüßen
Simon



[Bitzi]

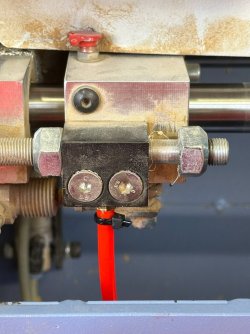

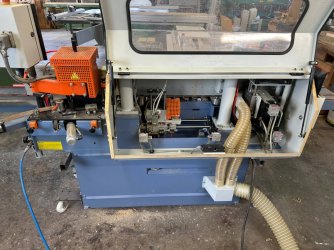

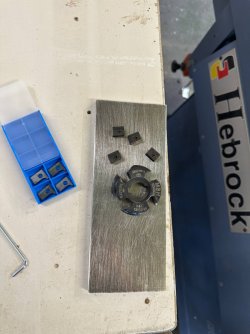

Habe den Beitrag zu spät gelesen, teile hier gerne mal die Bilder, wie gesagt es war die EURO 2000.
Wenn du Fragen mit dem Verteilerblock hast, frag doch bitte bei Altendorf die Zeichnung an, da ist auch der Pneumatik Plan drin.
Du kannst mich gerne anrufen per WhatsApp (Videoanruf) und zeigst mir an der Maschine was du wissen musst.
Bekommen wir hin.

Gruß Bitzi



[Simon F]

Hi Bitzi, schon mal mega vielen lieben Dank für deine Hilfe, den Fotos und deinem Angebot.
Ich schraube da bereits seit 2 Jahren dran herum also wirklich vielen Dank. Am Wochenende begebe ich mich wieder an die Maschine und schaue mal weiter.
Würde mich dann nochmal melden.
Wie gesagt vielen vielen Dank.
Gruß Simon



[Simon F]

Hi, ich konnte das Problem am Wochenende eingrenzen.
Bei der Maschine handelt es sich um die AKV 2000 DK vom Jahr 1989.

Störung liegt nur bei der Kappsäge vor.

Taster steht bei Luftanschluss immer oben. (Ist nicht richtig, erst durch einschalten der Säge darf der Taster oben stehen.

(Im Folgenden sind S7 und S9 Tastrollen mit Schalter)

Bei Betrieb des Sägeagregats.
S7 wird betätigt Kappsäge fährt hoch Werkstücktaster hängt vor dem Werkstück. (Soweit richtig)
S9 wird kurz nach S7 betätigt (beide sind ausgelöst) Taster löst sich nicht (ist falsch, der Taster müsste runter fahren und das Werkstück von unten abtasten).

Wenn S9 betätigt wird ohne das S7 betätigt wird löst sich der Taster sofort.
Ist S7 jedoch betätigt bleibt S9 ohne Funktion.

Liegt hier dann ein elektrisches Problem vor ?
Ich hoffe ich konnte das ganze verständlich machen.

Gruß Simon



[Bitzi]

Hallo Simon

Bilder sagen mehr als tausend Worte. Habe die Explosionszeichnung jetzt nicht vor mir zu der AKV 2000 DK.

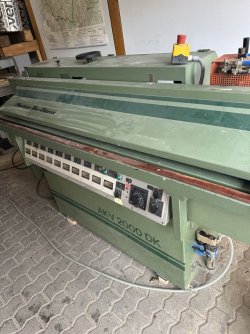

Dein Kappen müsste so aussehen, wenn du die AKV in Grün hast.

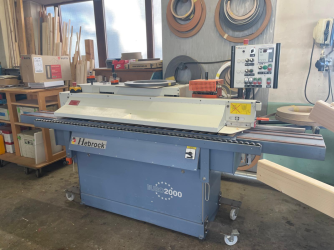

Untere Bild einer Euro 2000



Gruß Bitzi



[Bitzi]

Hallo Simon

Hab da doch noch was gefunden, wir haben die gleiche Maschine im Kundenstamm.

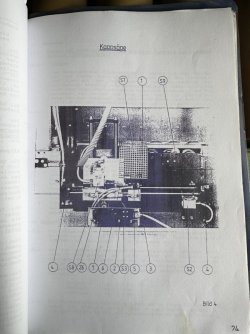

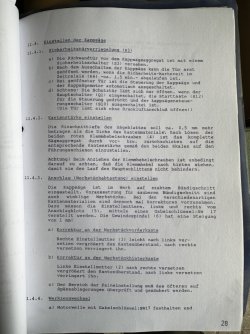

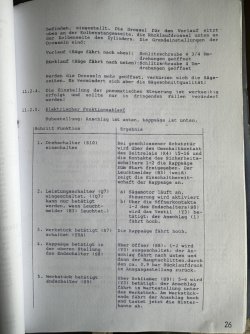

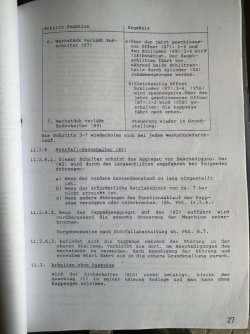

Hier hast du die Infos bezüglich der Kappsäge mit Anleitung.

Gruß Bitzi



[Simon F]

Hi, ich danke euch beiden.
So ich habe die Pneumatik denke ich wieder auf Vordermann bringen können.
Jedoch habe ich jetzt noch das Problem, dass sich der Mitnehmer von der Kappsäge immer oben steht auch wenn das Aggregat aus bleibt und bei Benutzung des Aggregats nicht nach unten fährt. Somit wird das Sägeaggregat vor den Sicherheitsschalter gezogen und die Maschine geht aus.



[Bitzi]

Wenn du kannst, schicke mal Detailbilder, denke entweder hängt deine Pneumatik oder aber die Ansteuerung ist falsch.
NO oder NC Schalter? Einfach tauschen wenn die Ansteuerung falsch herum ist wäre möglich?
Wer kann schon wissen ob da nicht der Vorbesitzer dran geschraubt hat und diese vertauscht hat.
Habe ich auch schon erlebt, das ein Fräßmotor an einer KAM ausgetauscht wurde, alles lief richtig herum, Transportband, daran sehe ich immer ob die Maschine komplett einen Phasentausch brauch um die Laufrichtung zu ändern. Beim Bündig fräsen ist ein Motor dann in die Knie gegangen, Grund war der Wechsel des Motors mit Kabel und das wurde in falscher Drehrichtung angeschlossen.

Gruß Bitzi
