Absauganschluß Metabo Magnum

[Joeker]

Hi julioiglesias,
Mein Lichtschachtausgang liegt vor unserer Küchentür mit 6 Butzenscheiben. Wenn ich da meinen Sägestaub ungefiltert raushaue, habe ich andere Probleme als die Umweltauflagen: Meine Frau!!
Nein, natürlich nicht. Der Record Power CamVac 386 hat einen 3fach Filter. Die Abluft wird in der Regel in die Werkstatt geblasen und es ist kein Staub sichtbar. Allerdings ist es ja gerade das, was nicht sichtbar ist,was ich nicht in der Lunge haben will, deshalb raus aus dem Schiff.

Aber mal am Rande: Vor 34 Jahren, als ich die Säge als Erstbesitzer für meinen Innenausbau angeschafft habe, ging alles in den Raum und wurde halt weggefegt. Wurde mir dann zu blöde und die Späneabsaugung wurde angeschafft. Damals habe ich mich um Feinstaub nicht gekümmert (solange nicht der ganze Bau zugestaubt war) und habe ohne Schaden überlebt. Jetzt mache ich mir sogar um die Abluft nach 3 Filtern Gedanken.



[julioiglesias]

Hi, besser so als irgendwann ernsthaft zu erkranken und sich dann ärgern dass man die Zeit nicht zurückdrehen kann
Außerdem entwickelt sich der Stand der Technik meist mit der Zeit mit und man selbst auch, man wird älter, erfahrener, um- und vorsichtiger…… meistens

Gruß, Antonio

PS: bei deiner Record Power bringt natürlich die Optimierung über Papierfilter nichts….



[Joeker]

PS: bei deiner Record Power bringt natürlich die Optimierung über Papierfilter nichts….

Doch, da ist noch was drin, wenn man die Abluft noch durch Papierfilter laufen läßt. Aber ehrlich: ich hab mich jetzt auf eine 14qm Werkstatt zurückgezogen. Da ist es schon mal schwierig große Werkstücke auf die Säge zu kriegen, da alles voll Werkzeug ist. Da jetzt noch ne große Filterpatrone unterzubringen ist nicht einfach. Also lieber raus zum Kaminfeinstaub des Nachbarn oder meinem Flexsstaub. Meine Aktivitäten erzeugen ja keine 2q3 Späne pro Monat mehr.



[julioiglesias]

Hallo Antonio,

falls Du einen Absaugarm mit Parallogramhaube planst könntest Du an einer Fried/Panhans Haube einen 70mm Spiralschlauch anschliessen und den im Bereich des 100er Rohrs mit einem 60-70mm Y-Stück einbinden

Die beiden ...rund...60 mm Anschlüsse ergeben zusammen einen Anschlußdurchmesser von 84 mm damit saugt man die 1688 schon sehr gut ab, wichtig, die Para-Haube ziemlich aufs Werkstück absenken.

Gruß Dietrich

Hallo @Dietrich

die CH Ausführung hatte doch so eine Haube. Allerdings ohne Absauganschluß, kann das sein? Außerdem war die Befestigung der Halterung dieser Haube am rechten Ende des Maschinentisch vorgesehen, man würde so das Potenzial der Tischverbreiterung aufgeben müssen!

Die aktuellen Fried/Panhans Hauben mit Ihrer transparenten Seite machen einen wirklich guten und praktischen Eindruck. Ich könnte den 70er Schlauch auch hier




einführen (63mm Aussen). Allerdings wird mit passender Halterung das Ganze doch recht teuer.... Ich bin erstmal froh die Haubenabsaugung endlich installiert bekommen zu haben.

Gruß, Antonio



[Joeker]

Hi Antonio,

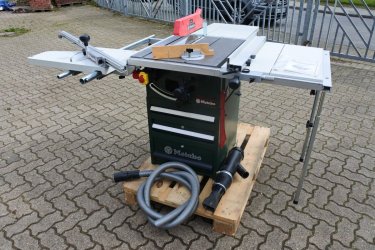

sag mal zu Deiner Oberabsaugung: ist das dieses Teil an meiner Säge? Und war das Schwert bei dir original so ausgeführt? Bei mir war der lange Trum auf dem Bild verbaut und das Schwert war oben nicht mehr abgewinkelt. Dadurch greift mein Abzug vermutlich zu kurz. Ich habe das Teil irgendwann zufällig auf nem Trödelmarkt bekommen. Funktioniert die Oberabsaugung denn halbwegs gut?



[julioiglesias]

Hallo Joe,
das lange Trum ohne Absauganschluss war meines Wissens an der Tk1685 und möglicherweise auch an frühen Tk1688 verbaut. An meiner späten 1688er ist die andere Haube aus deinem Bild mit Absaugung verbaut, allerdings wie von dir bemerkt mit einem anderen Halteblech. Wenn du diese Haube, bei dir montiert absenkst könnte die vorne mit dem Sägeblatt kollidieren, richtig? Und ohne sie maximal abzusenken ist dort die Absaugleistung relativ gering bis null. Selbst in meinem Fall könnte es etwas mehr sein, daher auch der Tipp von @Dietrich weiter oben. Die (breiten) Hauben von Fried/Panhans lassen sich über Ihre Überkopfhalterung und der Paralellogrammpositionierung, flächig auf das Werkstück auflegen und „dichten“ somit zur Aussenwelt optimal ab. Die brauchen dann auch kein Halteblech von hinten, und sind, da breit, kompatibel mit der 45grad Verstellmöglichkeit der Säge. Zusammen mit der notwendigen Halterung sind sie halt teuer



[Dietrich]

die CH Ausführung hatte doch so eine Haube. Allerdings ohne Absauganschluß, kann das sein? Außerdem war die Befestigung der Halterung dieser Haube am rechten Ende des Maschinentisch vorgesehen, man würde so das Potenzial der Tischverbreiterung aufgeben müssen!

Hallo Antonio,

man baut einen Ausleger um die Tischverbreiterung, so war das auch bei CH-Ausführung.
Die Fried/Panhans Haube erlaubt dann auch noch die Absaugung mit 70mm Schlauch, siehe Bild:

Gruß Dietrich



[Joeker]

Nee, is schon ne 1688D.
Na dann mach ich mal ne Befestigung weiter vorn, hab ja schließlich was Richtiges gelernt.



[Joeker]

So, da isser. Mal sehen, obs passt und obs ne Verbesserung gegen den 50er ist.



[Joeker]

Hi Volks,
is schon was her, aber der Erfahrungsbericht zum 3D Saugeranschluss für die TK 1688 steht noch aus.
Im vorigen Beitrag war das druckfrische Teil dargestellt. Bei der Montage stellte sich heraus, dass mein Blechanschluss an der Säge, warum auch immer, verformt war. In den angehängten Bildern ist zu sehen, wie der Plasteanschluss nachgeformt werden musste. Die war mit Heissluftpistole und vorsichtigem Vorgehen bei gleichzeitigem Auftreiben per Hammer kein Problem.
Als ich die Wärmebehandlung schon mal drauf hatte, wurde das Druckstück vorsichtig getempert um die Lagenhaftung zu verbessern.
Das Stück ist jetzt seit Mitte Dezember drauf und ist stabil.



[dsdommi]

Der sieht ja mal sehr gut aus
Was für ein Anschluss hast du jetzt?



[Joeker]

Na dann mach ich mal ne Befestigung weiter vorn, hab ja schließlich was Richtiges gelernt.

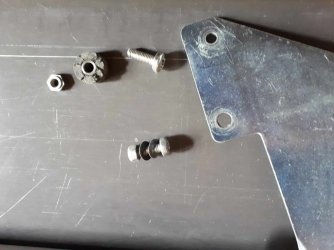

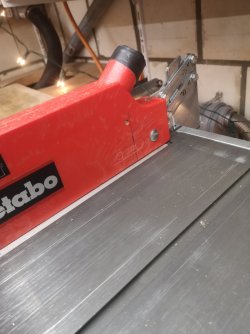

So, hab ich fertig!
Zum Beurteilen der Verbesserung der Saugleistung des 100er Anschlusses brauche ich eine funktionierende Oberabsaugung. Wie in einem vorigen Beitrag festgestellt, passt die Metaboabsaughaube der späteren Baujahre nur bedingt an meine Ausführung und deshalb der grosspurige Satz oben.
Nu gut, in den Anhängen ist zu sehen, was ich geliefert habe. Ist sicher nix für die Profiwerkstatt und braucht noch Feinschliff, aber für meine überwiegenden Anwendungen erscheint mir das ne gute Lösung.



[Joeker]

Hi dsdommi,
100mm, 60 cm Schlauch bis HT, dann ca 1,2 m bis 100er Record Power Anschluss
