gezinkte Schubladen - Boden einschieben oder für immer fest

[Manohara]

Ansonsten ist das einschieben, das anschrauben, das kürzen der Rückwand usw. alles überflüssig.
Wäre das nicht so, dann dürfte man auch kein Rahmen mit Füllungen machen.
Da kommt auch niemand auf die Idee die Füllung nicht umlaufend in die Nut zu stecken.
Typischerweise sind Rahmen/Füllung-Bauteile meist größer als Schubladen.
Warum soll da bei Schubladen nicht funktionieren was bei Rahmen/Füllung normal ist.

ein Grund der mir einfällt:
Bei Rahmen kann die Nut, in der die Füllung steckt, viel tiefer sein als in einer Schubladenseiten-Wand (die ja des geringen Gewichtes wegen gerne möglichst dünn sein kann)



[teluke]

Dann warten wir mal bis sich die Rahmen/Füllungsbauer melden die dazu was sagen können.

Ich jedenfalls mache die Nuten in Rahmen exakt gleich tief (10mm) wie bei den Schubladen auch.
Warum auch nicht.
Ansonsten habe ich, geschätzt, mehr als 300 Schubladen gebaut in den letzten 10 Jahren.
Alleine in unserer Wohnung 109 Stück.
Alle auf die gleiche Art.
Komplett massiv inkl. Schubladenboden.
Wände zumeist mit Fingerzinken, 50-60 Stück auch mit Schwalbenschwanzzinken.

Ich warte darauf dass mal ein kaputtgeht, bis jetzt aber vergebens.



[teluke]

Im Übrigen...

Es macht keinen Sinn dass ich da weiter diskutiere, es steht jedermann selbstverständlich völlig frei seine Schubladen so zu machen wie er das möchte.
Was ich geschrieben habe war keine Kritik daran.
Es ging mir lediglich darum zu zeigen wie ich das mache und zu zeigen dass umständlich nicht unbedingt sinnhaft ist.



[Micha83]

Symmetrisch muss bei dem Leigh Gerät gar nichts sein. Das ist ja der Vorteil gegenüber starren Schablonen.
Du musst nur aufpassen, was, wo, in welcher Aufspannung gefräst wird.
Vorn ganz klassisch, Nut vom Boden wird durch Schwalbe verdeckt.

Das Hinterstück beginnt ganz normal mit einem Randzinken aber erst ab OK Boden.

Demzufolge vorn in Nut, hinten eingeschoben und geschraubt.

Was mit dem Leigh nicht geht, sind überfälzte Vorderstücken. Die Schwalben aus der Einstellung musste ich manuell herstellen.

Ist von meinem Meisterstück, 6 Schubkästen, drei unterschiedliche Höhen, Vorderstück höher wie Hinterstück. Das war ein komplettes Wochenende mit dem Zinkenfräsgerät.
Ich glaub da war nicht mal was schief gegangen.
Grüße Micha



[Johannes]

Symmetrisch muss bei dem Leigh Gerät gar nichts sein. Das ist ja der Vorteil gegenüber starren Schablonen.
Du musst nur aufpassen, was, wo, in welcher Aufspannung gefräst wird.
Vorn ganz klassisch, Nut vom Boden wird durch Schwalbe verdeckt.
Anhang anzeigen 221472

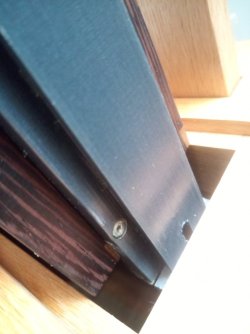

Das Hinterstück beginnt ganz normal mit einem Randzinken aber erst ab OK Boden.
Anhang anzeigen 221470

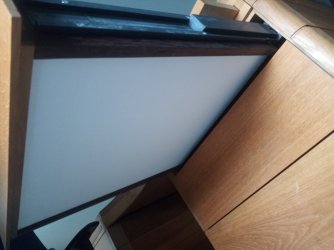

Demzufolge vorn in Nut, hinten eingeschoben und geschraubt.
Anhang anzeigen 221469

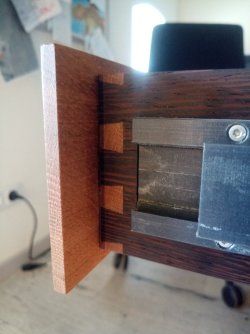

Was mit dem Leigh nicht geht, sind überfälzte Vorderstücken. Die Schwalben aus der Einstellung musste ich manuell herstellen.
Anhang anzeigen 221471

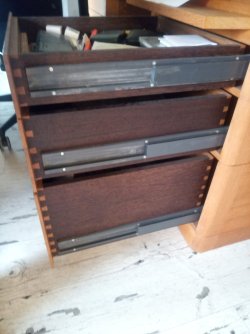

Ist von meinem Meisterstück, 6 Schubkästen, drei unterschiedliche Höhen, Vorderstück höher wie Hinterstück. Das war ein komplettes Wochenende mit dem Zinkenfräsgerät.
Ich glaub da war nicht mal was schief gegangen.
Grüße Micha

Hallo,
da wäre ich zu Zeiten meiner Meisterschule von Hand schneller gewesen.

Es grüßt Johannes



[Micha83]

Ob das nun langsam oder schnell war, weiß ich nicht.
Waren auch sehr viele Zinken.
Sehr gut geworden ist es auf jeden Fall.
Das Leigh Gerät habe ich mal vor ca. 20 Jahren mit einer Unmenge an Fräsern, relativ günstig geschossen.
Paar Sachen hatte ich damit vorher schon gemacht.
Dann längere Pause und bei den gezeigten Schubkästen war's dann wieder wie der Erstkontakt.
Vorher wurden auch einige Muster gefräst. wenn's einmal eingestellt ist, geht's dann relativ schnell.
Die Seiten sind aus Wenge, ecklig zu bearbeiten und schon damals schweineteuer.
Mit Japansäge ging's beschissen, habe ich dann mit der Bandsäge geschnitten.

Darum ging's ja nicht, wollte nur zeigen, dass das Leigh Gerät sehr wohl auch unsymmetrisch kann.
Wenn man viele gleiche Teile hat, ist das gegenüber Handarbeit schon ein enormer Zeit Gewinn.



[Fatso Katz]

Hallo

hier hat das jdm ausführlich erklärt

https://youtu.be/p7GvsUQ0JY8?si=A2xv-Re2dNm_Z1jq

Ja!!!
Genau das habe ich gesucht. Vielen Dank!!! So werd ichs machen!

Hab ich ja gesagt, warum einfach wenn´s auch umständlich geht.

Deswegen habe ich ja gefragt. Damit ich es einfach machen kann und mir das Umständliche ersparen kann

Prolem gelöst. Ich danke euch!!



[jochen-steini]

Mit den maschinell hergestellten Zinkenverbindungen wird das schwierig. Vor allem, weil es die Vorrichtung von Leigh nicht direkt erlaubt unterschiedlich hohe Teile zu verbinden.

Jochen

Hallo Jochen,
dann schau bitte bei Leigh in den Videos nach. Da gibt es ein Video mit abgesetzten Hinterteil. Mache ich auch so.
