Suche kleinst mögliche Fenster Querschnittsprofile eines 2-Flügel & Kipp Oberlicht Fenster (inkl. Wiener Sprossen) und Wetterschenkel (Denkmalschutz)

[SPYLOO]

Hallo zusammen,
ein neues sehr großes Projekt steht an. Wir wollen unser gegenüberliegendes Auszugshaus (Kulturdenkmal) renovieren.
Hierfür möchte ich über den Winter die 10-13 Fenster herstellen.

Ziel ist die Originalen Fenster nachzubauen, aber mit den kleinst möglichen Querschnitten, damit die Scheibenöffnungen größtmöglich bleiben.
Die beiden Drehflügel und das kippbare Oberlicht soll von der Funktion erhalten bleiben.
Die Drehflügel sollen nicht unabhängig geöffnet werden können (erst rechts und dann links), also nur ein Drehgriff in der Mitte ohne einen festen Steg.

Holzfenster in traditioneller Bauweise 2 Flügel & Kipp Oberlicht
inkl. Wiener Sprossen und Wetterschenkel

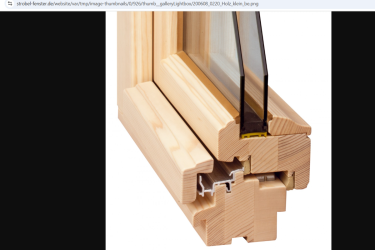

IV68 Denkmalschutzprofil (Rahmen so schmal wie möglich)
2-fach ISO-Verglasung

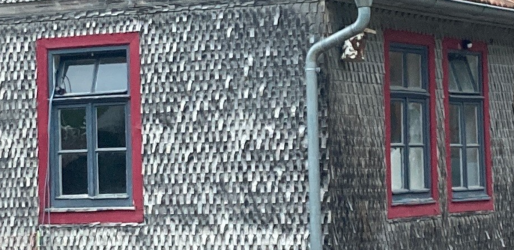

Anbei ein Bild der vorhanden Fenster:


Ich suche nach Möglichkeit konkrete Skizzen mit Maßangaben. Vorab Danke für Eure Unterstützung.



[Holzrad09]

Hallo Christian
Beim IV 68 Flügelprofil sitzt die Olive ( Fenstergriff ) ja in etwa mittig auf dem Rahmenholz, da ist das Fries je nach dem zwischen 75 - 77mm breit, das Dornmaß der Verriegelung beträgt 14mm.
Es gäbe noch Verriegelungen mit 7mm Dornmaß, da könntest Du das Flügelprofil etwas schmaler gestalten.

Holzfenster in traditioneller Bauweise 2 Flügel & Kipp Oberlicht

Wenn nur das Oberlicht zu kippen gehen soll, dann kannst Du die beiden unteren Drehflügel mittels Einbohrbänder anschlagen, dann könntest Du den Blendrahmen noch ein paar Milimeter schmaler machen.
Ansonsten ist da nicht viel rauszuholen.
Du hast ja bestimmt noch meine Schnittzeichnung, schaue doch mal wo Du mit nem 7mm Dornmaß hinkommst ( Flügelholzbreite bei etwaiger mittiger Olive, Olivensockel etwa 4mm Abstand zum Glasfalz ) und ob Du diese Sondergetriebe irgendwo herkriegst.
LG



[Holzrad09]

inkl. Wiener Sprossen und Wetterschenkel

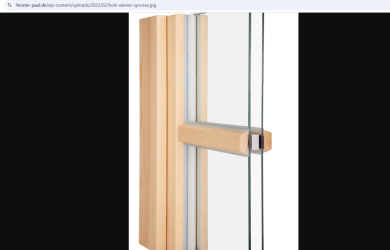

Bei den Sprossen bestellst Du einfach die Scheiben mit Wiener Sprossen ( innenliegendes Aluprofil ) und klebst dann von beiden Seiten ne Holzsprosse auf die Scheibe. Dafür nimmt man Sprossenklebeband und dann wird sie noch mit Silikon versiegelt.

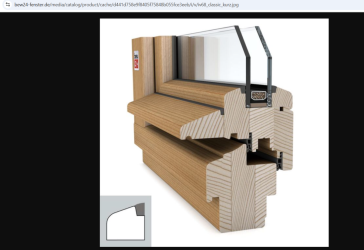

Bei dem Wetterschenkel könntest Du das untere Blendrahmenfries anders gestalten und klebst Dir den Wetterschenkel an das untere Flügelquerstück.
Dann gäbe es noch die Stilschienenvariante, sprich eine Aluregenschiene mit vorgesetzter profilierter Holzleiste.
Das wird aber beides nicht mit deiner Schlitzgarnitur hinhauen ( Du hattest doch eine ? )
Müsstest Du dann konventionell schlitzen.

Ich häng Dir mal nen paar Bilder an.
LG



[Glismann]

103 mm ist die kleinste Abmessung die ich kenne bei 68 mm Rahmen



[magmog]

Guuden,

die alte DIN 18051 und 18052 von 1955 wären mit ein paar Modifikationen eine gute Basis.
Etwas stärker dimensioniert auch noch die DIN 68121 als IV 56.

Wegen des Urheberrechts kann ich leider nur direkt die Druckschrift oder Ablichtungen
weitergeben, so Interesse besteht..



[Holzrad09]

Die Drehflügel sollen nicht unabhängig geöffnet werden können (erst rechts und dann links), also nur ein Drehgriff in der Mitte ohne einen festen Steg.

Ich hab Dir mal den Schnitt rausgesucht und fotografiert.
LG



[SPYLOO]

Wenn nur das Oberlicht zu kippen gehen soll, dann kannst Du die beiden unteren Drehflügel mittels Einbohrbänder anschlagen, dann könntest Du den Blendrahmen noch ein paar Milimeter schmaler machen.
Ansonsten ist da nicht viel rauszuholen.

Zuerst war die Überlegung wie im Haupthaus die zwei Drehflügel und das Oberlicht in einem Drehkippflügel mit Kämpferprofil etc. auszuführen. Allerdings würden wir sehr gerne die Funktionsweise der Originalfenster beibehalten.

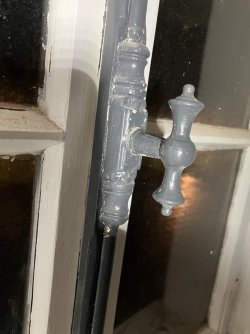

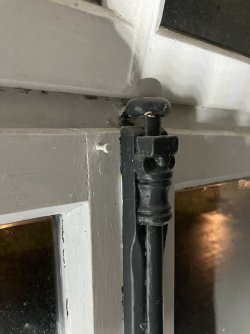

Unser Wunsch wäre zudem wenn möglich die originalen Griffe mit Stangengetriebe (siehe Bilder) zu verwenden. Entweder z.B. in Verbindung mit Einbohrbändern, oder der derzeitigen Winkelbänder (diese müssten wahrscheinlich massiver ausgeführt werden).





Die Größe der inneren Fensterleibung beträgt lediglich 122cm x0,75cm. Benötigt man bei so kleinen Flügelgrößen überhaupt ein konventionelles Getriebe umlaufende Verriegelungsbolzen um eine Dichtheit zu erlangen? Einbruchschutz wäre dann sicher ein Thema.

Bei den Sprossen bestellst Du einfach die Scheiben mit Wiener Sprossen ( innenliegendes Aluprofil ) und klebst dann von beiden Seiten ne Holzsprosse auf die Scheibe. Dafür nimmt man Sprossenklebeband und dann wird sie noch mit Silikon versiegelt.

so ist der Plan!

Bei dem Wetterschenkel könntest Du das untere Blendrahmenfries anders gestalten und klebst Dir den Wetterschenkel an das untere Flügelquerstück.

genau so würde ich es auch ausführen wollen, wie auch bei den vier hergestellten Segmentbogenfenstern.

Das wird aber beides nicht mit deiner Schlitzgarnitur hinhauen ( Du hattest doch eine ? )

eine Schlitzgarnitur / Fensterfrässatz habe ich nicht, alles konventionell hergestellt

die alte DIN 18051 und 18052 von 1955 wären mit ein paar Modifikationen eine gute Basis.
Etwas stärker dimensioniert auch noch die DIN 68121 als IV 56.

Wegen des Urheberrechts kann ich leider nur direkt die Druckschrift oder Ablichtungen
weitergeben, so Interesse besteht..

sehr gerne, da hätte ich großes Interesse daran. PN habe ich Dir geschickt, vorab vielen Dank!

Ich hab Dir mal den Schnitt rausgesucht und fotografiert.

Vielen Dank Ronny!



[Holzrad09]

Zuerst war die Überlegung wie im Haupthaus die zwei Drehflügel und das Oberlicht in einem Drehkippflügel mit Kämpferprofil etc. auszuführen.

Nöö, das wäre zu einfach !

Die Größe der inneren Fensterleibung beträgt lediglich 122cm x0,75cm. Benötigt man bei so kleinen Flügelgrößen überhaupt ein konventionelles Getriebe umlaufende Verriegelungsbolzen um eine Dichtheit zu erlangen? Einbruchschutz wäre dann sicher ein Thema.

Bei solchen Flügeln gibt es nur im Hauptflügel auf der Verriegelungsseite eine Beschlagsnut, wenn sie nicht zum kippen gehen sollen, braucht man auch keine Nut für die Kippschere. Das macht man ja dann mit dem Oberlicht.
Im Bedarfsflügel kommt dann nur ein Stulpgetriebe rein.

Unser Wunsch wäre zudem wenn möglich die originalen Griffe mit Stangengetriebe (siehe Bilder) zu verwenden.

Ist zwar etwas ungewöhnlich am IV68 aber aus meiner Sicht spricht nichts dagegen, dann kannst Du den Bedarfsflügel ja auch mit nem einfachen Vorreiber zuhalten.
Es passt zwar nicht wirklich zur modernen Optik eines heutigen Dreh-Kipp Fensters aber mit ein paar Profilierungen sollte es dann schon nahekommen.
Dann kannst Du die Beschlagsnuten ja komplett weglassen und auf das Dornmaß beim Drehgetriebe brauchst Du auch keine Rücksicht nehmen, dann kannst Du die Flügel auch dementsprechend schmaler gestalten.
LG
