Transportwagen für Tische.

[IngoS]

Hallo,

Mal wieder eine Hilfsaktion für unser Mehrgenerationenhaus. Es wird ein Wagen gebraucht, auf dem bis zu 11 Klapptische innerhalb eines Geschosses auf einfache Weise transportiert werden können. Jeder Tisch wiegt 25kg.



Da ist ein stabiles Gestell erforderlich. Ich suche mir einige Buchenkanteln her.

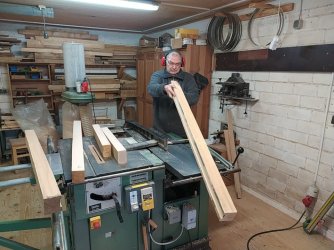

Erstmal wird abgerichtet und auf Maß gehobelt. Beim Hobeln ist der Kreissägetisch ideal zum Ablegen des Materials geeignet.

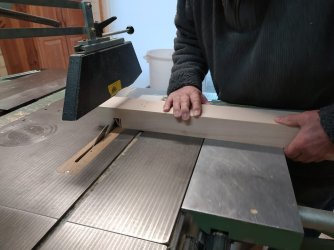

Die Rahmenteile will ich mit Überblattungen verbinden. Da kommt die Kreissäge zum Einsatz.





Trocken stecke ich die Teile zusammen.



Der Mustertisch passt schon Mal drauf.



Verleimt wird im Wohnzimmer, weil in der Werkstatt nur 3° über Null herrschen.



Wird fortgesetzt.

Gruß Ingo



[IngoS]

Hallo,

die Querfriese des Schiebebügels sind verleimt und verschraubt. Zusätzlich bohre ich noch Löcher für 14mm Dübel mit der Langlochbohrmaschine.





Auf den Hauptrahmen kommen noch ein paar Führungsleisten, damit der erste Tisch exakt positioniert werden kann.



Die Räder kommen unter die Überblattungen und werden mit Schlossschrauben befestigt, die durch den gesamten Rahmen reichen. Dadurch ist die Überblattung zusätzlich geschützt. Die Überblattung ist hier statisch besser, als eine Zapfenverbindung.



Auch der Schiebegriff wird verleimt und durchgeschraubt. Bei 300kg Gesamtmasse muss schon recht stabil gebaut werden.



Zur Fertigstellung fehlen noch die passenden Schrauben.

Wird fortgesetzt.

Gruß Ingo



[U.Tho]

Die 11 Tische wiegen dann 275 kg (!) - brauchste schon gute Räder.



[IngoS]

Die 11 Tische wiegen dann 275 kg (!) - brauchste schon gute Räder.

So isses.

Gruß

Ingo



[Frank73]

Wieder mal eine Schöne Arbeit.
Danke fürs zeigen.

Die Überblattung ist hier statisch besser, als eine Zapfenverbindung.

Könntest Du mir das bitte erklären?
Hängt das mit der Stärke des Zapfens zusammen?
Also bei klassischer Drittelung, ist der Zapfen dann die Schwachstelle?



[KaiX0]

Wieder mal eine Schöne Arbeit.
Danke fürs zeigen.

Könntest Du mir das bitte erklären?
Hängt das mit der Stärke des Zapfens zusammen?
Also bei klassischer Drittelung, ist der Zapfen dann die Schwachstelle?

Das interessiert mich auch.



[IngoS]

Wieder mal eine Schöne Arbeit.
Danke fürs zeigen.

Könntest Du mir das bitte erklären?
Hängt das mit der Stärke des Zapfens zusammen?
Also bei klassischer Drittelung, ist der Zapfen dann die Schwachstelle?

Das interessiert mich auch.

Hallo,

auf besonderen Wunsch.



Die Stützsockel der Tische sind weiter innen als die Räder des Wagens. Dadurch ergibt sich ein Biegemoment im Querholm. Weil ich die Abpllattung des Querholms oben gemacht habe, bleiben die Biegekräfte im Holm und wirken sich nicht auf die Längsholme aus, die keiner nennenswerten Biegung ausgesetzt sind.
Bei einer Zapfenverbindung würden die Kräfte vom Querholm an den Längsholme übertragen werden, weil ja dort dann die Räder angebracht wären. Folge, die Fuge könnte aufgehen, besonders, weil ja hier Langholz an Hirnholz geleimt ist.

Gruß Ingo
