Neue Fronten für die Küche

[IngoS]

Hallo,

die MDF Türen unserer Küche taugen nicht mehr (lösen sich auf). Passende Fertigtüren gibt es nicht mehr. So werden wir nun neue Rahmentüren aus Kiefernholz mit HPL Füllungen und entsprechende Schubladenfronten bauen.

Das Ausgangsmaterial



Erstmal wird auf Rohmaß gesägt und zum Nachtrocknen ins Wohnzimmer gestapelt. Christiane hat alle Leisten beschriftet, was die spätere Verarbeitung sehr erleichtert.



Nach ein paar Wochen können die Leisten auf Maß gehobelt und auf Länge gesägt werden.





Christiane sortiert und kennzeichnet die Teile.



Die Langlochbohrmaschine kommt zum Einsatz. Rund 160 Dübellöcher sind zu bohren. Alle Bohrungen in Hirnholz und Langholz können mit einer einzigen Einstellung gebohrt werden. So ist die Passgenauigkeit gewährleistet.

Anhang anzeigen 157965

Fertig.



Wird fortgesetzt.

Gruß Ingo



[IngoS]

Hallo,

nun kommt die Tischfräse zum Einsatz. Die Rahmen werden mit Konterprofil und Falz versehen.

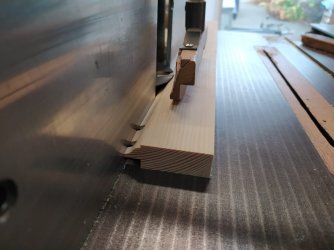

Erstmal fräse ich die Konterprofile stirnseitig in die waagerechten Friese. Für das Foto ist die Schutzhaube hochgeklappt.



Anschließend kommen die Längsprofile und Fälze dran.



Nun verleimen wir die Rahmen.

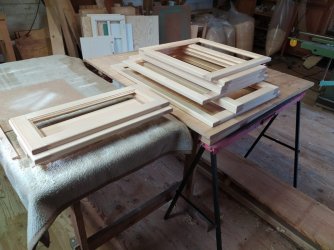

Der Haufen verleimter Rahmen wird geschliffen und anschließend an den Außenkanten mit einer Rundung versehen.
Das ist notwendig, damit der Türöffnungswinkel von 110° erreicht werden kann.

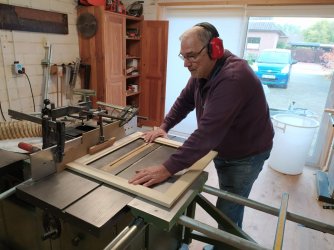

Weil auch einige Schubladenvorderstücke gefräst werden, habe ich mit Vorsatzbrett gearbeitet.



Wird fortgesetzt.

Gruß Ingo



[fahe]

...schöne astfreie Ware hast Du da, Ingo.
Oder zeigst Du uns nur die Filets?



[IngoS]

...schöne astfreie Ware hast Du da, Ingo.
Oder zeigst Du uns nur die Filets?

Hallo,

Das ist halt Holz vom Holzhandel und nicht aus dem Baumarkt. Einige Äste gibt es schon, da muss man drum rum schneiden, oder die so legen, dass sie nach innen kommen.

Gruß Ingo



[IngoS]

Hallo,

weiter geht es mit den Bohrungen für die Beschläge. Löcher für die Topfscharniere sind am Bohrständer schnell gemacht.



Auch dabei ist Christianes Hilfe angenehm.

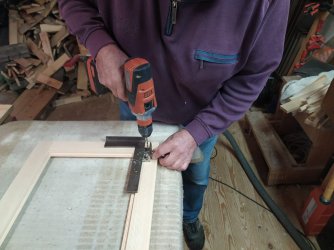

Für die Nebenbohrungen muss ein Scharnier als Schablone herhalten.



Fertig.



Bei den Schubladenfronten dienen die Originale als Bohrschablone. Das geht schnell und genau.





Die Holzarbeiten sind damit abgeschlossen. Es folgt die mehrfache Behandlung mit Hartwachsöl.



Die HPL Füllungen kommen später.

Trotz der recht kleinen Küche brauche ich 14 Rahmen in 7 unterschiedlichen Größen und 7 massive Schubladenfronten in 4 verschiedenen Größen. Da war Christianes Arbeit mit der Kennzeichnung der Einzelteile und die Überwachung beim Verleimen, damit immer die richtigen Teile verleimt werden, sehr hilfreich und hat vor Fehlern bewahrt.
Gruß Ingo



[IngoS]

Hallo,

die Rahmen werden alle drei Mal geölt. Weil es mir in der Werkstatt dafür zu kalt ist, muss Abschnittsweise im Wohnzimmer gearbeitet werden. Darum zieht sich das, zumal auch noch andere Arbeiten Anliegen.



Allerdings konnte ich noch die 3,2m lange Kranzleiste herstellen. Von dem passenden Brett mit der Handkreissäge am Riss einen Streifen abgetrennt.



Hobeln und Fräsen war eine Herausforderung, weil ich maximal 3m lange Teile bearbeiten kann. Durch die offene Tür und mit schräg gestellter Maschine ging es gerade so.



Andruckschuhe und Rollenbock erleichtern das Fräsen.



Gruß Ingo



[Alceste]

warum hast du eigentlich keinen Vorschub für die Fräse?



[IngoS]

warum hast du eigentlich keinen Vorschub für die Fräse?

Hallo,

Vorschub für die Kombi wurde Seinerzeit angeboten. So zu montieren, dass man sie mit Säge, Fräse und Hobel nutzen konnte. Die Gewindebohrungen sind dafür vorhanden.
Wäre sicher manchmal praktisch gewesen. Ich habe den Vorschub aber nie wirklich vermisst und bin bis heute gut so zurecht gekommen.
Ist ja immer noch ein Teil mehr, was eingestellt werden muss.

Gruß Ingo



[Mitglied 59145]

@IngoS wenn ich mir deine, allerdings wirklich vorbildliche, Andruckvorrichtung anschaue, ist es eher etwas weniger einzustellen



[bdik111]

Schönes Projekt. Habe auch gerade angefangen meine Küche aufzumotzen. Es gibt neue Fronten und die Schränke werden lackiert. Warum hast du dich für Kiefernholz entschieden?



[IngoS]

Schönes Projekt. Habe auch gerade angefangen meine Küche aufzumotzen. Es gibt neue Fronten und die Schränke werden lackiert. Warum hast du dich für Kiefernholz entschieden?

Hallo,

ich habe vor ein paar Jahren einen Küchenschrank aus Kiefernholz gebaut, so passt das gut zusammen.
Habe ich hier seinerzeit auch dokumentiert.

Gruß Ingo



[IngoS]

Hallo,

gerade sind die auf Maß geschnittenen HPL Füllungen gekommen. Wir wollten nicht zu viel Holz in den Fronten haben, drum alle Füllungen in weiß. Ist vielleicht etwas ungewöhnlich, aber uns gefällt es.
Die Passgenauigkeit der 3mm dünnen Füllungen ist gut. Vor Ort hätte ich große Platten nur in größerer Stückzahl bekommen können.

Einstiften der Platte.



Schubladenseite fertig.



Die Türrahmen sind noch nicht fertig geölt.

Gruß Ingo



[Macchia]

Wir wollten nicht zu viel Holz in den Fronten haben, drum alle Füllungen in weiß. Ist vielleicht etwas ungewöhnlich, aber uns gefällt es.

mir gefällt das sehr gut!
Besser als alles in Holz.
und die Griffe passen perfekt dazu.

Tolle (Team) Arbeit wieder mal!



[elmgi]

Schöne Kombination von Holz, Griffen und HPL.
Das könnte auch mir so .gefallen!



[Neige]

Gefällt mir auch, tolle Kombination.



[bberlin]

Gefällt mir auch sehr gut. Gibt es auch noch eine neue Arbeitsplatte?



[IngoS]

Gefällt mir auch sehr gut. Gibt es auch noch eine neue Arbeitsplatte?

Hallo,

die Eichenarbeitsplatte wird bleiben. Da sehe ich keinen Bedarf, die zu wechseln. Könnte aber mal wieder geölt werden.

Gruß

Ingo



[Free]

Hallo Ingo,

tolle Arbeit, schaut gut aus. Finde die weißen Flächen auch gut, lockert das ganze schön auf.

Danke für Vorstellung!

Viele Grüße,

Flo



[holzer1998]

Als bekennender Freund des Materialmixes Massivholz mit glatten (Farb-) Flächen gefallen mir die Fronten auch sehr gut.

Die Befestigung der Füllungen ist auch gut. Ich nehme aber an die Türen bekommen dann Leisten innen?

Da ich so etwas demnächst wohl auch machen soll die Frage, wo hast du denn die HPL Platten bestellt?



[IngoS]

Als bekennender Freund des Materialmixes Massivholz mit glatten (Farb-) Flächen gefallen mir die Fronten auch sehr gut.

Die Befestigung der Füllungen ist auch gut. Ich nehme aber an die Türen bekommen dann Leisten innen?

Da ich so etwas demnächst wohl auch machen soll die Frage, wo hast du denn die HPL Platten bestellt?

Hallo,

mit Leisten hinter den Füllungen ist das so ne Sache. Die Rahmen durften nur 20mm dick sein, wie die alten Türen, wegen der Beschläge und Öffnungswinkel. Da bleiben für den Falz nur 8mm. Bei den 3mm dicken Füllungen also nur noch 5mm für die Glasleiste. Da müsste ich breitere gefälzte Glasleisten machen, die dann auf dem Rahmen befestigt werden. Mal sehen.

Die HPL Platten sind von "Kunststoffplatten online".

Gruß Ingo



[PrimaNoctis]

Tolle Arbeit und Optik. Die Holzqualität bekommt dem sehr gut. Danke fürs Zeigen.
Sozusagen astreine Arbeit.



[Neige]

@IngoS
Hast du mir einen Link zu den Griffen, die würden hervorragend zu einer meiner Planungen passen.



[IngoS]

@IngoS
Hast du mir einen Link zu den Griffen, die würden hervorragend zu einer meiner Planungen passen.

Hallo.

ist ein IKEA Griff. Genau die Form gibt es natürlich nicht mehr, aber ähnlich.
Dazu haben wir für die Oberschränke die runden Porzellangriffe, wie etwas weiter unten auf der Seite.

Gruß

Ingo



[Neige]

Vielen Dank Ingo.



[Pringles87]

Hallo Ingo,
tolle Arbeit. Die Schubladenfronten sind ja aus einem Teil, oder? Wie ist denn die Befestigung an der Schublade damit das sich nicht schüsselt?
