Als Absauganlage tauglich ?

[esel]

Ich kaper einfach mal den Thread mit was sinnvollem

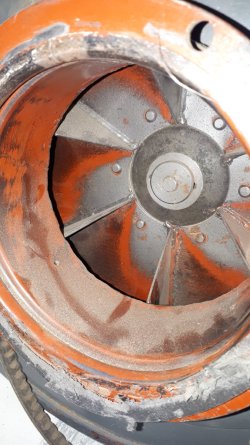

Ich hab aus der lackiererei zwei Gebläse und Frage mich ob diese impellerform geeignet ist um hobel und sägespäne abzusaugen... würd mich freuen über eure Antwort.

Will das als zentrale absaugung nehmen, hab sonst ne kleine mobile und Staubsauger und und und...



[buckdanny]

Solange der Volumenstrom reicht ist das doch unerheblich.



[carsten]

Hallo

hab die Frage mal in ein eigenes Thema verschoben.



[esel]

Danke schee



[Küstenharry]

Planungszeichnung der Werkstatt mit abzusaugenden Maschinen erstellen.
Welchen Volumenstrom hat der Ventilator? Typenschild. Welchen Filter willst du für die Überdruckanlage nutzen?



[Holzrad09]

und Frage mich ob diese impellerform geeignet ist um hobel und sägespäne abzusaugen...

Ich würde sagen nein, da es ein Gebläserad ist, welche für den Spänetransport ( rein und raus ) ungünstig sind. Du benötigst dafür ein Schaufelrad.
Meiner Meinung nach ist es ein Gebläse für gasförmige Stoffe.



[Werkzeugprofi]

Gebläse aus der Lackiererei verkaufen und mit dem Geld Gebläse für Spänetransport oder Absauggerät kaufen halte ich für sinnvoll.



[odul]

Oder Grobsscheider davor. Oder Motor hinter der Filterung anordnen.



[esel]

Gebläse aus der Lackiererei verkaufen und mit dem Geld Gebläse für Spänetransport oder Absauggerät kaufen halte ich für sinnvoll.

Ich mach dir einen guten Preis

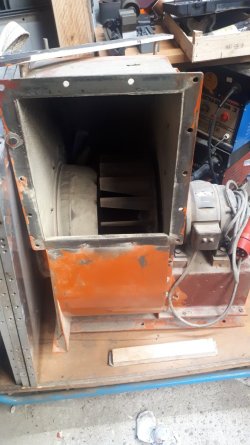

Zu den anderen Gedanken, Strömungsgeschwindigkeit und Volumen scheinen ja die Maße zu sein die hier entscheidend sind, auf dem Gebläse und seinem großen Bruder steht dazu leider nichts drauf.. die laufen mit 1.400 umins bei 2ps das große bei 7.5 kw...

Was das jetzt übersetzt bedeutet... i weiß nicht.. hab noch ein kleineres mit Schäufele aus dem ausbildubgsbetrieb das die späne vom hobel Richtung zentralabsaugung beschleunigt hat, das hat glaub ich 1.5kw, aber auch ohne irgendwelche Angaben zur Strömung drauf



[Küstenharry]

Welchen Durchmesser haben die zu und Abgänge am Ventilator?
Was willst du da genau dranhängen?



[esel]

Ich mach mal meine Hausaufgaben mit Lageplan und mehr Daten zu den Gebläsen



[odul]

Ich mach dir einen guten Preis

Zu den anderen Gedanken, Strömungsgeschwindigkeit und Volumen scheinen ja die Maße zu sein die hier entscheidend sind, auf dem Gebläse und seinem großen Bruder steht dazu leider nichts drauf.. die laufen mit 1.400 umins bei 2ps das große bei 7.5 kw... Anhang anzeigen 143938

Was das jetzt übersetzt bedeutet... i weiß nicht.. hab noch ein kleineres mit Schäufele aus dem ausbildubgsbetrieb das die späne vom hobel Richtung zentralabsaugung beschleunigt hat, das hat glaub ich 1.5kw, aber auch ohne irgendwelche Angaben zur Strömung drauf

7,5kW und 1mtr Kantenlänge ist etwas überdimensioniert...



[netsupervisor]

Bei dem Thema war ich schon mal für eine Lackierabsaugung: die Schaufelräder sind nicht für Fremdstoffe außer Luft geeignet, ein Holzklötzen und die Schaufel kommen in Unwucht, verbiegen sich oder rütteln sich von der Verankerung. Deswegen haben diese Radialventilatoren viel Volumenstrom, bei wenig Leistungsaufnahme und die Späneabsaugungen eben nicht, da die Propeller auf Robustheit und nicht Volumenstrom getrimmt sind.



[esel]

7,5kW und 1mtr Kantenlänge ist etwas überdimensioniert...

Nicht wahr? xD naja dann verscherbel ich das ganze mal
Muss mein kleines schaufelrädchen sehen wie es damit klar kommt, zur Not gibt's halt mal ein größeres



[magmog]

Guuden,

Spänesaugen für Holz sind speziell dafür ausgelegt, Du hast einfache Luftbeschleuniger.
Selbst hinter den Filtern dürfte die Druckerhöhung nicht ausreichen.



[esel]

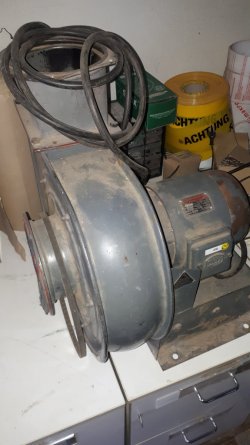

Das hier ist die absaugung die hinter dem hobel war. 40er impeller 15er ein und Ausgang 2.800umins bei 1.1kw



[Holzrad09]

und Frage mich ob diese impellerform geeignet ist um hobel und sägespäne abzusaugen

Du wirst zwar damit ein paar Späne ansaugen können aber eben nicht lange, weil sie das Radialgebläse nicht verlassen können, die Späne werden immer wieder mitfahren und am Ende verstopft es und es wird gar nichts mehr angesaugt.
Bei einem Radiallüfter werden die Späne frontal angesaugt und über das Schaufelrad seitlich herausbefördert.

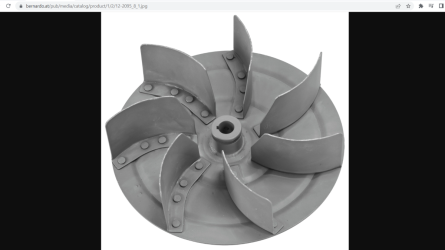

https://www.bernardo-maschinen.com/15319/rv-403-bernardo-radialventilator-geblaese.jpg
Beim Späneauswurf ist ein sogenanntes Schleuderrad mit nach hinten gekrümmten Schaufeln ideal.
Beim Schaufelrad mit nach vorn gekrümmten Schaufeln besteht die Möglichkeit, dass die Späne den Radiatorkasten nicht verlassen können.



[buckdanny]

Warum werden bei Späneabsauganlagen sie Späne durch den Impeller geleitet? Bestimmt nicht weil es besser ist sondern weil es einfach ist!

Bei so einer Reinluftabsaugung sollen grundsätzlich auch nur die Stäube durch den Impeller gehen, der Impeller ist natürlich darauf ausgelegt das Er eventuelle grössere Stücke ab kann.

Aber, selbst wenn die Leistungsdaten stimmen wird das ja keine einfache Sache. Muss man schon wollen.



[pasch]

Hallo,
wie schon mehrfach angedeutet, geht es bei der Absaugung von Spänen um Materialtransport.
Dieser erfordert im Gegensatz zu Absaugungen von Lackierständen einen größeren Unterdruck, der den Transport von Staub bishin zu Spänen … ermöglicht.

günther



[wasmachen]

Rohluft = Absaugpropeller mit Spänetransport
Reinluft= Absaugpropeller ohne Spänetransport



[esel]

Also ich denk gerade... vermutlich werd ich einfach das Gebläsegehäuse behalten und mir den robusteren Impeller dengeln...
