Verbinden von Balken für Hochbett.

[j0g3sc]

Hallo Community,

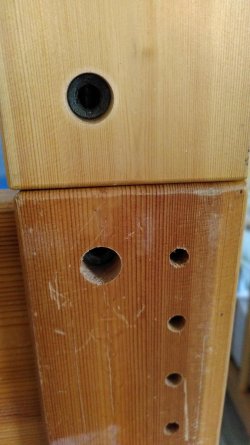

ich habe ein altes Hochbett (welches man auch als zwei Einzelbetten aufbauen kann) gebraucht erstanden und möchte die Balken verbinden, die übereinander gehören. In den großen Löchern sind so Metallstücken eingelassen. Welche Schrauben oder ähnliche Verbindungsstücke fehlen da?

Viele Grüße,
Johannes



[Eiche007]

Hallo, müssten Uni-Fix Schrauben sein, mach mal ein Bild von der anderen Seite.



[j0g3sc]

Hi, danke für die schnelle Antwort. Auf der anderen Seite sind keine Löcher, dafür aber oben bzw unten an den Balken.



[fahe]

In den großen Löchern sind so Metallstücken

...zieh mal eines davon mit dem passenden Imbus raus.

Ich würde ja davon ausgehen, dass in den gezeigten Löchern Exzenterspanner sitzen, die dann zugehörige Stifte erfordern würden.



[Daniboy]

Im Bus sitzt so ein Typ, ich hab ihn mal etwas aufgehellt:



[j0g3sc]

Ja genau, ich kann später mal versuchen das raus zu holen.



[j0g3sc]

So sieht das Metallstück aus. Eine Seite hat ein Gewinde, das Loch von oben nicht.



[Dutrag]

Würde darauf tippen, dass Rundstangen plus entweder Madenschrauben oder Zylinderschrauben o.ä. fehlen.



[fahe]

Ja, Exzenter sind es in der Tat nicht. Gibt es denn in Längsrichtung auch ein Gewinde?



[sowas]

Die Madenschraube soll dann in das abgebildete Teil und klemmt die Rundstange

so oder ähnlich



[j0g3sc]

Ja, Exzenter sind es in der Tat nicht. Gibt es denn in Längsrichtung auch ein Gewinde?

Nein nur in die eine Richtung ist ein Gewinde.

Die Madenschraube soll dann in das abgebildete Teil und klemmt die Rundstange

so oder ähnlich

Das geht glaube ich ein ganz guter Gedanke. Ich forsche mal weiter nach, danke!



[j0g3sc]

Vielleicht muss ich das ersetzen mit sowas
Denkt ihr das geht?



[fahe]

Vielleicht muss ich das ersetzen mit sowas

...das wäre die Lösung, an die ich gedacht habe. auf einer Seite der Haltestange hätte ich dann ein Gewinde erwartet, um es in eine der beiden Querhülsen einschrauben zu können.

Um die andere Seite zu spannen und zu befestigen (wie bei den gezeigten Scheulenburgverbindern) müsste der Querbolzen aber entweder auch ein Gewinde in Längsrichtung (daher die Frage...) haben oder aber müsste es eine zusätzliche Bohrung an der Seite des Pfostens geben, durch das dann der Befestigungsstift kommt, der letztlich die Haltestange spannt und festsetzt.



[sowas]

seit Ihr wirklich nicht in der Lage diese Über Eck-Verbindung gedanklich auf die zwei übereinander stehenden Pfosten zu übertragen?



[fahe]

seit Ihr wirklich nicht in der Lage diese Über Eck-Verbindung gedanklich auf die zwei übereinander stehenden Pfosten zu übertragen?

Bist Du wirklich nicht in der Lage "seid" und "seit" zu unterscheiden?

Ansonsten: Einfach mal lesen, statt den Troll zu geben.



[yoghurt]

Hallo,
wenn ich das Fabrikat der von meiner Tante übernommenen Stockbetten wüsste, dann kämen wir vermutlich zu dem Schluss, dass wir identische Betten haben. Die originalen Beschläge sind bei mir (wie auch die aus dem Amazon-Link) aus Zinkdruckguss. Ein Material, dass ich mit dem haltlosen Vorurteil betrachte, es sei einfach Schrott. Besseres findest Du unter dem Suchbegriffs Scheulenburg im Lignoshop der hier die Werbeflächen belegt.

Die senkrecht aufeinander stehenden Bett -Stollen sind mit Dübeln verbunden und werden mit den Beschlägen nur zusätzlich gesichert.



[j0g3sc]

Hallo,
wenn ich das Fabrikat der von meiner Tante übernommenen Stockbetten wüsste, dann kämen wir vermutlich zu dem Schluss, dass wir identische Betten haben. Die originalen Beschläge sind bei mir (wie auch die aus dem Amazon-Link) aus Zinkdruckguss. Ein Material, dass ich mit dem haltlosen Vorurteil betrachte, es sei einfach Schrott. Besseres findest Du unter dem Suchbegriffs Scheulenburg im Lignoshop der hier die Werbeflächen belegt.

Die senkrecht aufeinander stehenden Bet-Stollen sind mit Dübeln verbunden und werden mit den Beschlägen nur zusätzlich gesichert.

Danke. Das ist der richtige Hinweis. Dann kann ich mir morgen die benötigten Teile raussuchen. Besten Dank!



[j0g3sc]

Hallo nochmal,
ich komme nicht weiter, was ich eigentlich brauche sind Metallbolzen der Länge 80mm, mit Durchmesser 10mm.
Damit ich von der Seite die Schrauben festmachen kann (über das Gewinde vom abgebildeten Metallstück), müssten diese Metallbolzen Einkerbungen an entsprechender Stelle haben. Gibt es so etwas? Bzw wie könnte so etwas heißen?

Die Schrauben die ich jetzt für die Seite zum reindrehen habe sind M10.



[yoghurt]

Vielleicht der hier?



[tiepel]

Erinnert mich noch mal...
ich habe noch so ein Bett, das komplett sein sollte....
Gruß Reimund



[Christoph1981]

Schau mal dort...

https://flexa-shop.de/mobile/smartphone/ersatzteile/komplettsatz-pfostenverbinder.php

Wir hatten mal so ein Bett, ich bin mir ziemlich sicher, dass die Verbindungen so ausgeführt waren.



[j0g3sc]

Schau mal dort...

https://flexa-shop.de/mobile/smartphone/ersatzteile/komplettsatz-pfostenverbinder.php

Wir hatten mal so ein Bett, ich bin mir ziemlich sicher, dass die Verbindungen so ausgeführt waren.

Ja genau so ein Prinzip ist das. Danke!
Andere Maße aber, ich such mal weiter.



[husky 928]

was ich eigentlich brauche sind Metallbolzen der Länge 80mm, mit Durchmesser 10mm

Ich würde einfach eine 10er Gewindestange nehmen.



[fahe]

Ja genau so ein Prinzip ist das. Danke!

...ähm genau deswegen - Abbildung D in dem in #21 verlinkten Teil - hatte ich ja gefragt, ob es ein Gewinde in der Längsrichtung der Querbolzen gibt. Wurde verneint. Jetzt doch?

Den gezeigten Bettpfosten würde es sicher keinen nennenswert großen Abbruch tun, Verbinderstangen in einer üblichen Größe zu benutzen und dafür eine (oder notfalls halt zwei...) neue Bohrung an passender Stelle für den/die Querbolzen einzubringen. Die bisherigen Löcher könnte man gut mit einem Querholzplättchen verleimen.



[j0g3sc]

Ich würde einfach eine 10er Gewindestange nehmen.

Probiere ich mal, aktuell hab ich Holzstiffte drinnen, was soll ich sagen, wackelt.
