Moin.
Habe unlängst einen gebrauchten Duplex erstanden für meine Säge (dachte ich
).
Da ich allerdings wahrscheinlich einen für die Säge mit Pertinax Führung erstanden habe passte der nicht auf meine Säge.
Durchmesser Hülse für die Klemmung zu groß (oder falscher Abstand der Führung vom Tisch aus gesehen) und Klemmung zu lang:

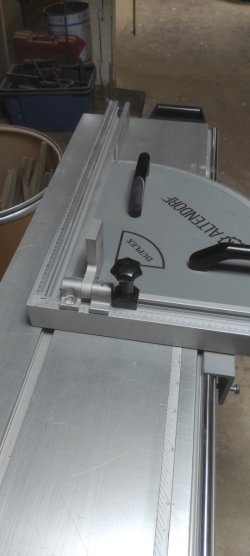

Durch folgenden Umbau kann der alte Duplex (wahrscheinlich BJ 95) an einen neueren Schlitten (hier: BJ 98) adaptiert werden:

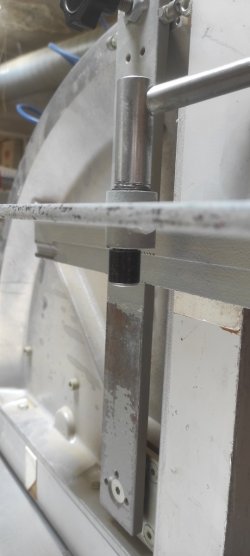

Klemmhülse/-ring 24mm tauschen gegen ein Stück Stahlrohr 18mm, 2mm Wandstärke.
Rohr neu -3mm in der Länge zum Original.

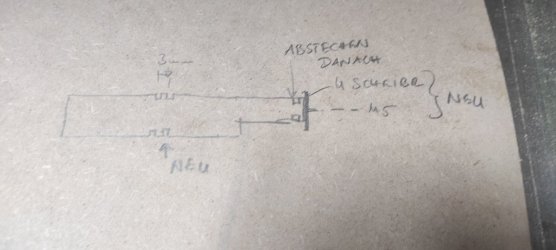

Seegeringnut am Exenterbolzen abstechen lassen oder abschneiden. Also auch -3mm
Am dicken Teil Richtung Klemmgriff neue Seegeringnut 3mm versetzt Richtung Exenterbolzen neu stechen lassen.
Exenterbolzen axial mit 4,2mm Bohren, Kräftig senken und 5mm Gewinde schneiden.

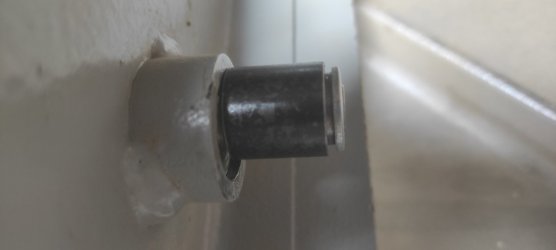

Dünneres Rohr nach Remontage mit M5 Senkkopf und M8 Unterlegscheibe sichern.
Anbauen und Klemmen

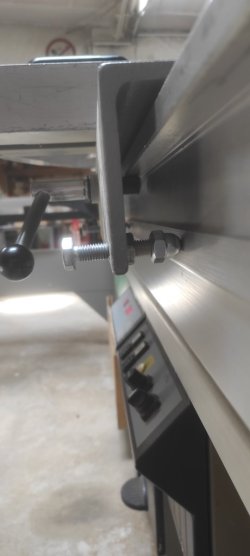

Justageschrauben natürlich vorher zurück drehen und einstellen....
Hoffe, das hilft, falls jemand das auch benötigen sollte oder ein günstiger, alter Duplex daher kommt.
edit: habe den alten Klemmring auch 3mm abstechen lassen, somit kann der Duplex wahrscheinlich auch wieder auf einer älteren Säge geklemmt werden. Das war beim noch konventionell arbeitenden Dreher günstig. Den habe ich hier aufgetan, als ich den Flansch einer Zugsäge von 40 auf 30mm geändert habe.
Habe unlängst einen gebrauchten Duplex erstanden für meine Säge (dachte ich
).Da ich allerdings wahrscheinlich einen für die Säge mit Pertinax Führung erstanden habe passte der nicht auf meine Säge.
Durchmesser Hülse für die Klemmung zu groß (oder falscher Abstand der Führung vom Tisch aus gesehen) und Klemmung zu lang:
Durch folgenden Umbau kann der alte Duplex (wahrscheinlich BJ 95) an einen neueren Schlitten (hier: BJ 98) adaptiert werden:
Klemmhülse/-ring 24mm tauschen gegen ein Stück Stahlrohr 18mm, 2mm Wandstärke.
Rohr neu -3mm in der Länge zum Original.
Seegeringnut am Exenterbolzen abstechen lassen oder abschneiden. Also auch -3mm
Am dicken Teil Richtung Klemmgriff neue Seegeringnut 3mm versetzt Richtung Exenterbolzen neu stechen lassen.
Exenterbolzen axial mit 4,2mm Bohren, Kräftig senken und 5mm Gewinde schneiden.
Dünneres Rohr nach Remontage mit M5 Senkkopf und M8 Unterlegscheibe sichern.
Anbauen und Klemmen
Justageschrauben natürlich vorher zurück drehen und einstellen....
Hoffe, das hilft, falls jemand das auch benötigen sollte oder ein günstiger, alter Duplex daher kommt.
edit: habe den alten Klemmring auch 3mm abstechen lassen, somit kann der Duplex wahrscheinlich auch wieder auf einer älteren Säge geklemmt werden. Das war beim noch konventionell arbeitenden Dreher günstig. Den habe ich hier aufgetan, als ich den Flansch einer Zugsäge von 40 auf 30mm geändert habe.
