Hallo,
ich saniere gerade ein Haus und muss eine Rampe vom Balkon im 1. Stock auf die Wiese vor dem Haus bauen. Der Boden des Balkons im Vergleich zur Wiese davor liegt auf etwa 2,20m. Die Rampe ist für die Hunde gedacht, die aufgrund Rückenproblemen im Alter keine Treppen mehr laufen können/sollen, da das Haus und der Garten nur mit Treppen zugänglich ist. Die Rampe soll gegebenenfalls aber auch von Menschen begangen werden können. Sie muss nicht den ergonomischen Maßstäben im Hinblick auf Steigung entsprechen. Es darf gerne etwas steiler sein. Ich verwende Douglasie KVH, mit Ausnahme der 6m langen Rampen Hauptträger, die werden aus Fichte BSH sein.
Meine Idee ist folgende:
1. Vom Balkon geht eine 6m lange Rampe, bestehend aus 2 Trägern im Abstand von etwa 1m auf ein Podest im Garten. Der Träger liegt sowohl am Balkon als auch nach der Hälfte der Länge (3m) links und rechts auf einem vertikalen Auflager und endet am Podest, wo er ebenfalls aufliegt. Das Podest dient als Wendung und von dort gehen 5m Rampe zurück Richtung Balkon und laufen auf der Wiese aus.
2. Die Rampe soll eine Fläche von 2,50m x 2m haben. Ich betoniere 6 H-Anker ein. Auf jedem H-Anker steht eine vertikale Podeststütze 120 x 120mm mit 1,60m Höhe. Jeweils auf der dem Haus zugewandten und abgewendeten Längsseite liegt ein etwas breiterer Rampenlängsträger mit Maßen von etwa 120 x 160 hochkant auf, der die Last der 6m langen Rampe am Podest aufnehmen soll. Verbunden werden die beiden Längsträger mit den vertikalen Stützpfosten mit Flachverbinder links und rechts an den drei Aufliegestellen.
3. Auf der kurzen Seite der Rampe verläuft noch 120x120mm KVH.
4. Zur Befestigung der Gehfläche des Podests und Aussteifung verwende ich Diagonalstreben 80x120 alle 50cm. Hier bin ich aber noch nicht sicher, wie ich die an die horizontal verlaufenden Träger (120x120) befestigen soll, da sie die gleiche Stärke haben.
5. Die Rampenhauptträger (6m) sind am Balkon gegen seitliche Scherkräfte mit einem Balkenschuh gesichert. Aber wie genau würde ich sie an der Rampe befestigen? Vermutlich wäre aufliegen am be sten, aber wenn ich sie winklig ausklinke, reduziere ich die Tragkräfte am Ende. Spielt das bei 3m (wg. Auflage nach der Hälfte des Balkens) überhaupt eine große Rolle?
6. Der Bodenbelag des Podests werden Dielen sein. Welche Stärke und welches Material weiß ich noch nicht. Ebenso bei der 6m langen Rampe selbst. Vermutlich wegen 1m Spannweite irgendwas mit > 30mm Stärke?!

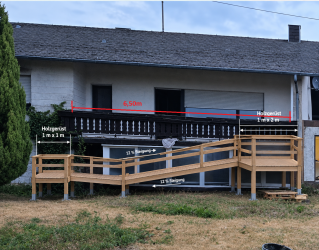

Ich hab mir das mal so grob von ChatGPT sketchen lassen. Nur dass bei der finalen Version die zweite Raume wieder zum Haus zurück läuft. Die Maße sind nicht unbedingt die, die ich verwenden möchte.
Was sagt ihr dazu und könnt ihr mir Tipps geben, insbesondere zur Befestigung der 6m langen Hauptträger am Podest?
